拆解报告：华硕100W 2C1A氮化镓充电器
97国际电子 更新时间：2023-08-03 11:06:25
知名电脑品牌华硕推出了一款全新的100W氮化镓充电器，， ，，，这款充电器采用长条机身设计，， ，，，白色外观。。。 。。充电器具备2C1A三个输出接口，， ，，，并且支持功率分配功能，， ，，，能够为笔记本电脑提供100W PD快充，， ，，，或者65+30W双口输出，， ，，，同时满足笔记本电脑和手机充电需求，， ，，，节省时间。。。 。。
这款充电器内置氮化镓器件，， ，，，内部使用堆叠工艺，， ，，，体积相比传统充电器显著缩小。。。 。。同时还配备折叠插脚，， ，，，便于携带和收纳。。。 。。下面充电头网就带来华硕这款氮化镓充电器的拆解，， ，，，看看内部的工艺和用料。。。 。。
此前充电头网还拆解过华硕ROG 1600W钛金牌雷神2代电源、华硕ROG 65W PD快充充电器、华硕ROG 100W PD快充充电器、华硕QC5认证65W PD快充充电器、华硕45W PD快充充电器等产品，， ，，，欢迎查阅。。。 。。

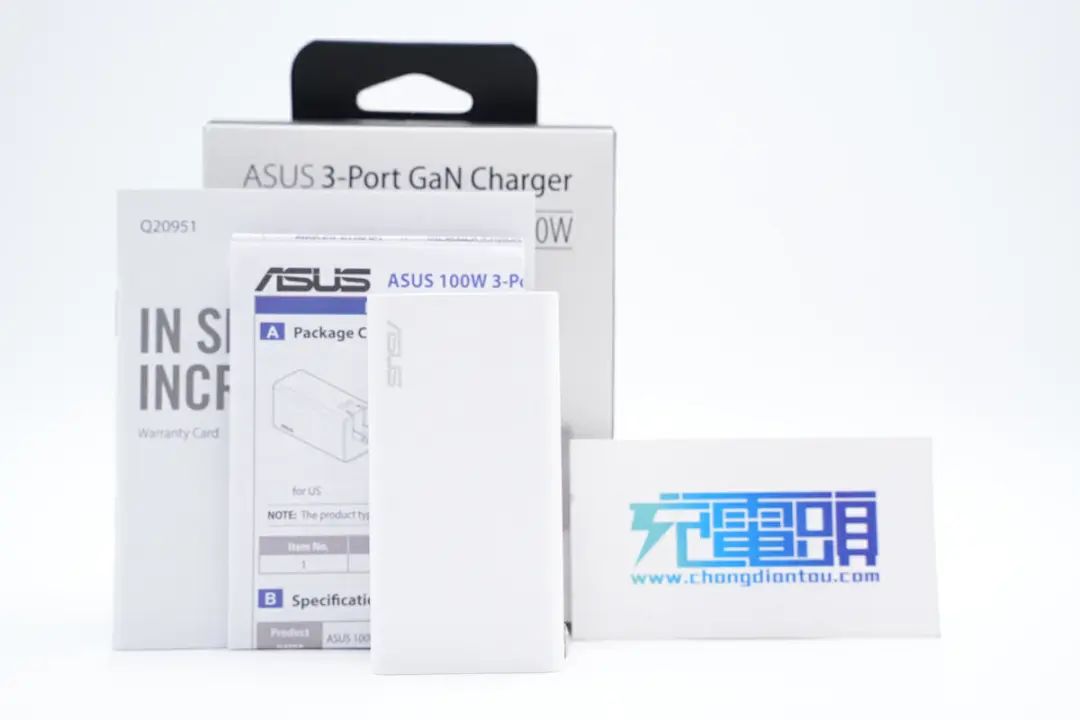

包装盒正面印有产品名称、100W以及外观图，， ，，，风格十分简约。。。 。。
背面印有产品参数、华硕电脑股份有限公司地址、联系方式以及产品认证等信息。。。 。。

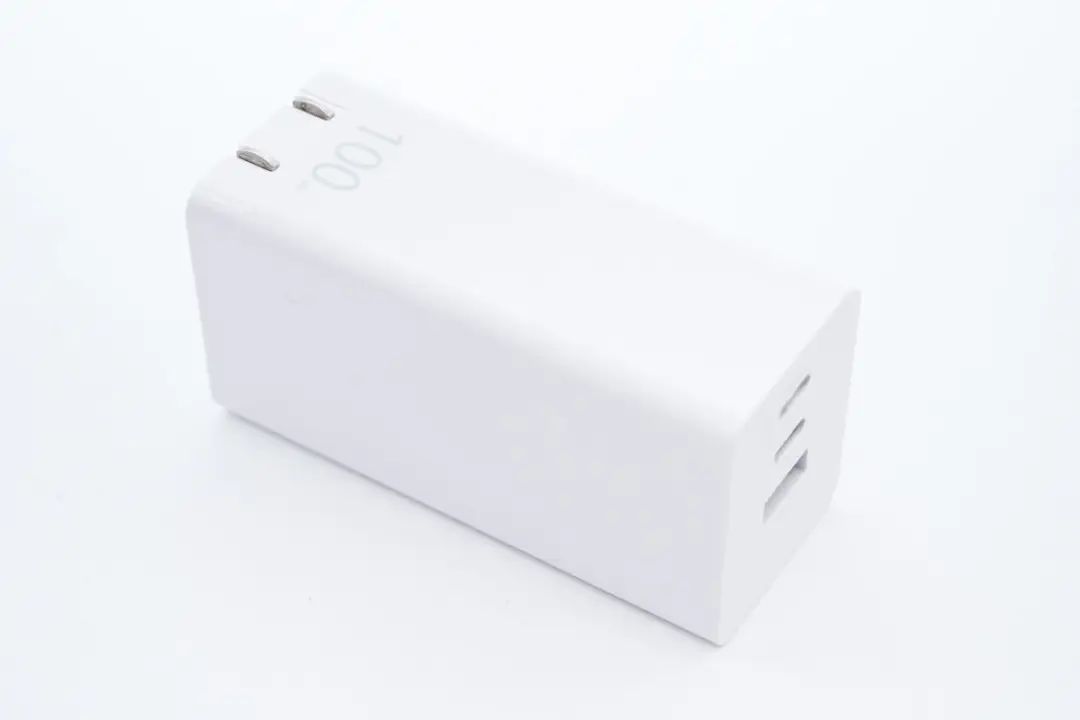

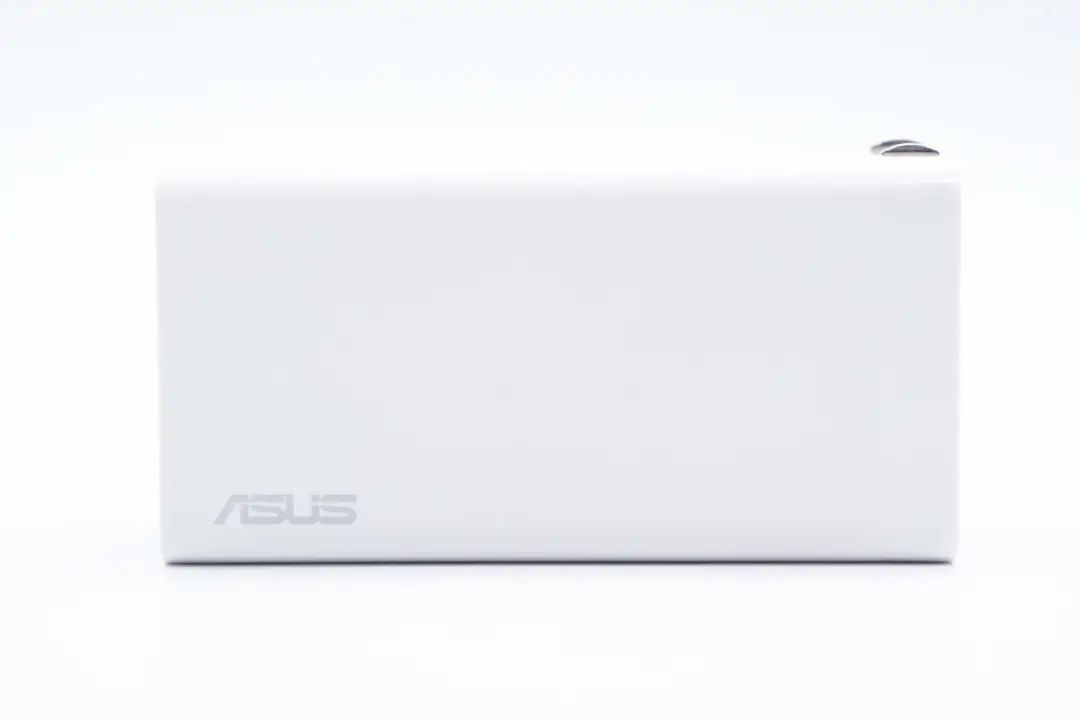

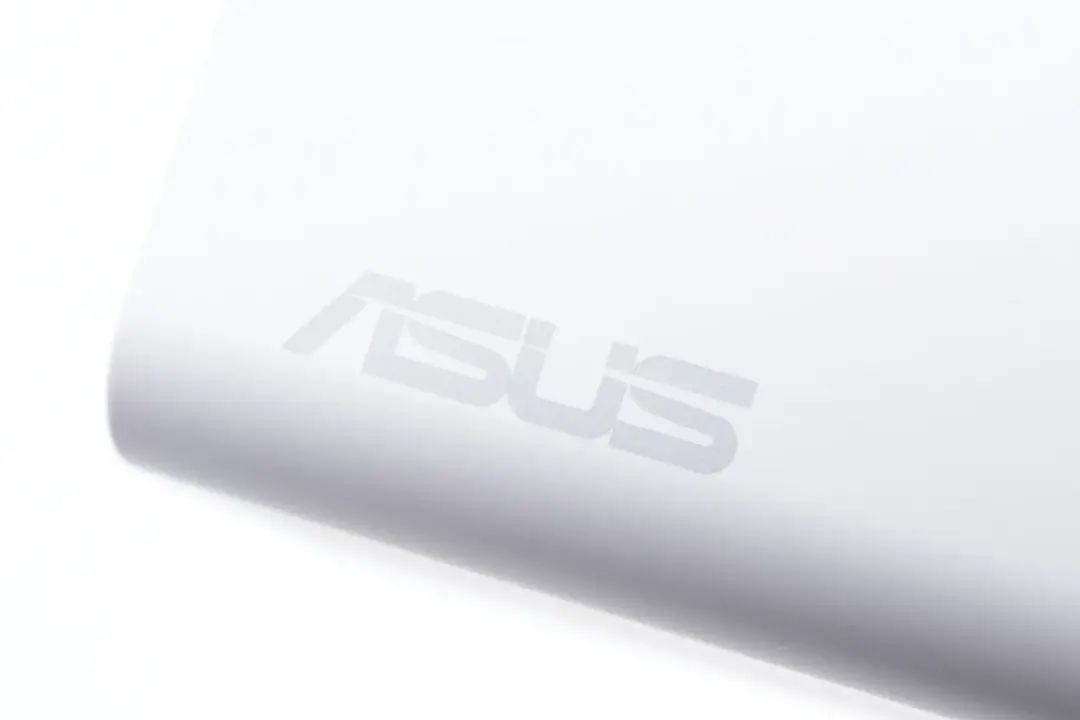

充电器经典柱状造型以及白色配色，， ，，，外壳主要进行磨砂处理，， ，，，可以有效抗指纹，， ，，，产品整体风格简约。。。 。。
腰身右端一小部分区域亮面处理，， ，，，也是比较常见的设计。。。 。。

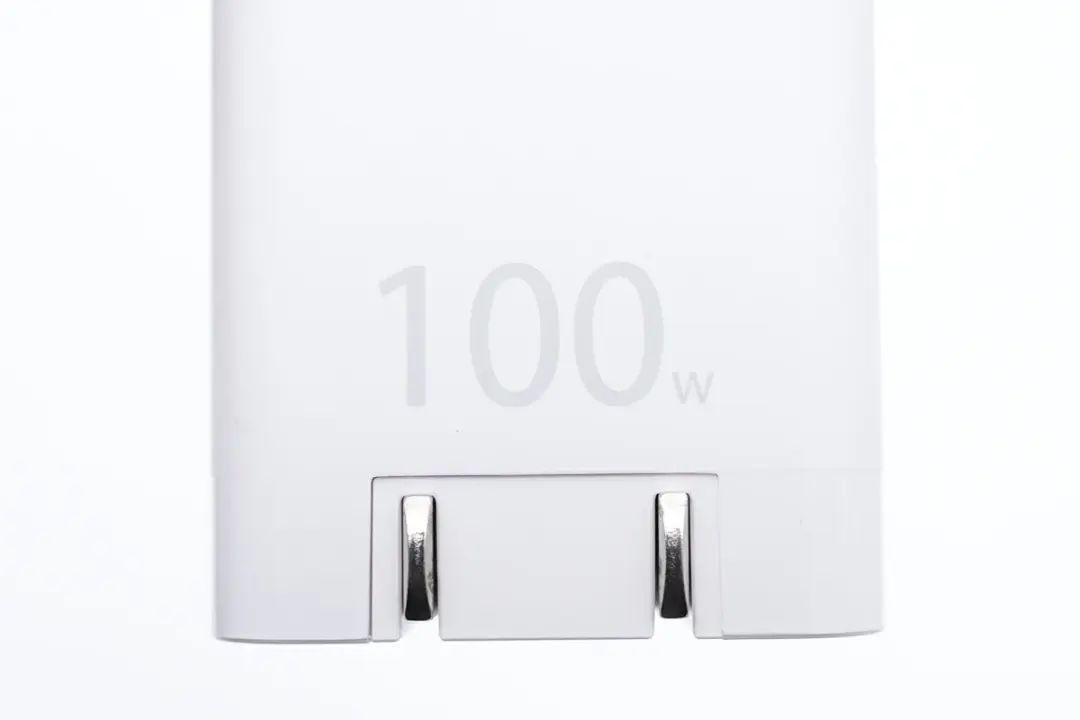

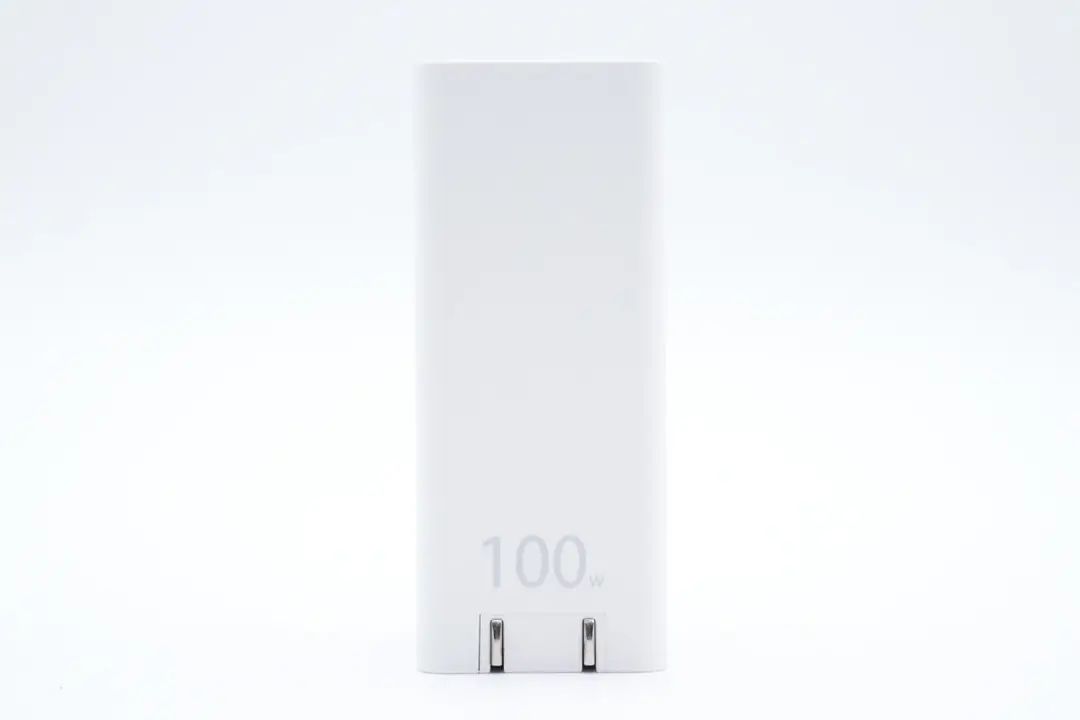

另一面下方印有100W字样，， ，，，可以直观了解产品最大输出功率。。。 。。
插脚对应区域外壳内凹设计，， ，，，可以方便用户将插脚取出，， ，，，算是细节设计。。。 。。
USB-C1：5V3A、9V3A、12V3A、15V3A、20V5A
USB-C2：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
USB-A：5V3A、9V2A、12V1.5A、20V1.5A
USB-C2+USB-A：12W+12W（5V4.8A 24W Max）
USB-C1+USB-C2+USB-A：65W+12W+12W
充电器通过了FCC、PSE、TUV认证，， ，，，以及VI级能效认证。。。 。。

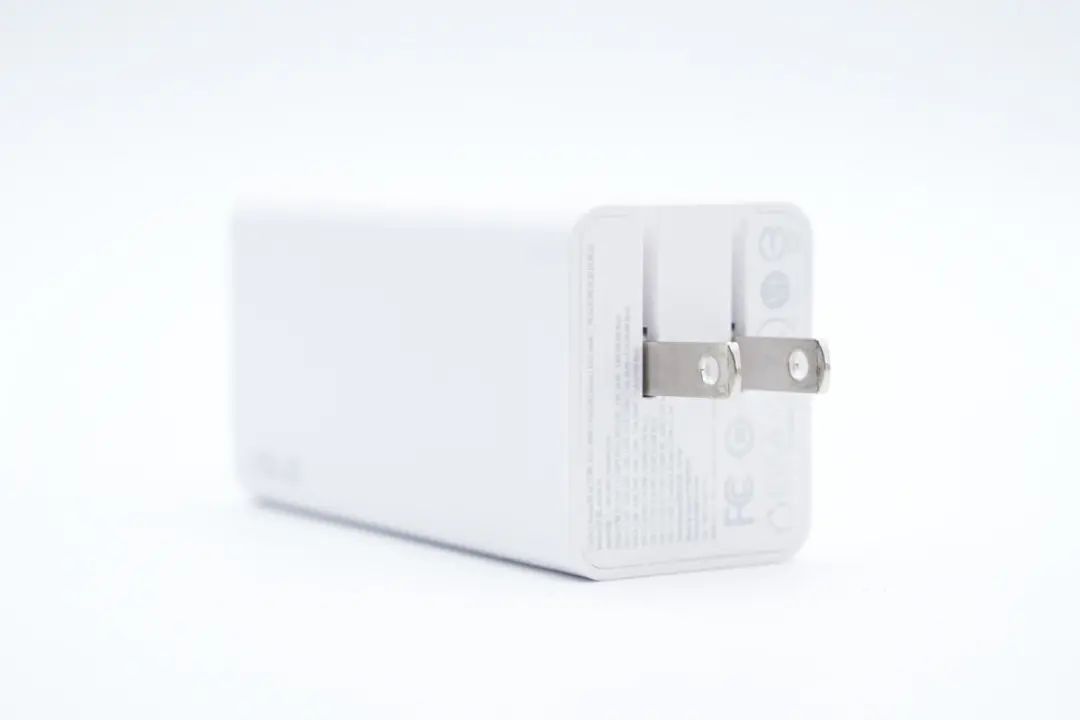

充电器配备可折叠美规插脚，， ，，，携带方便。。。 。。

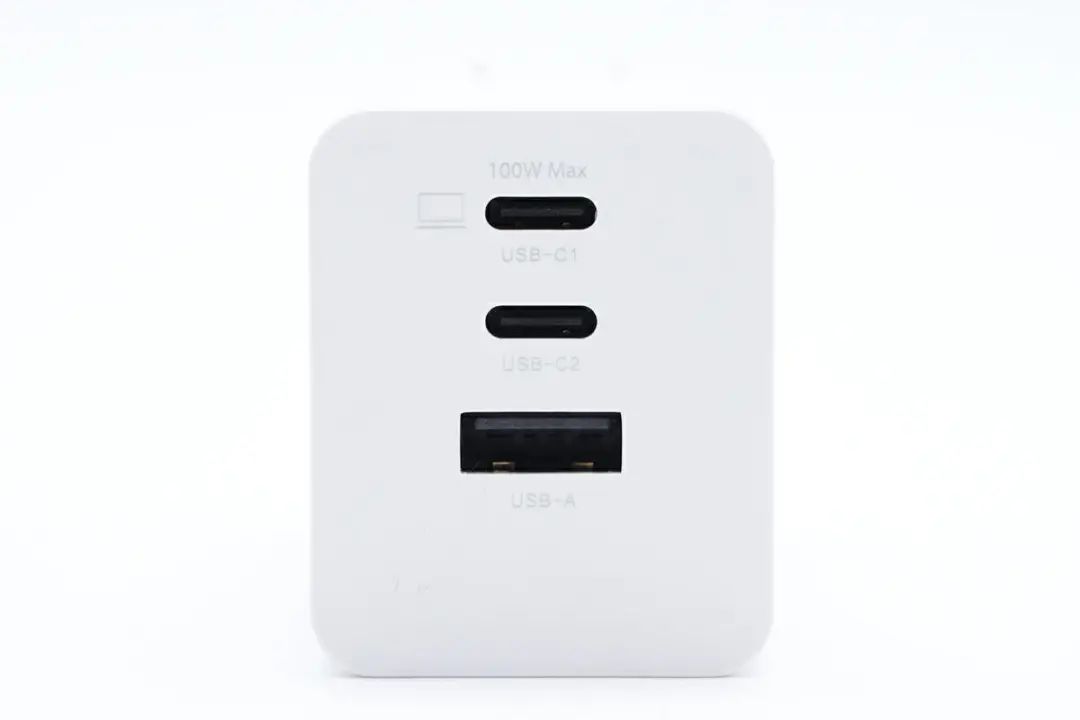

输出端配备2C1A接口，， ，，，均为黑色胶芯，， ，，，USB-C1接口旁还印有笔电标识，， ，，，表示可以满足笔记本电脑100W大功率充电。。。 。。

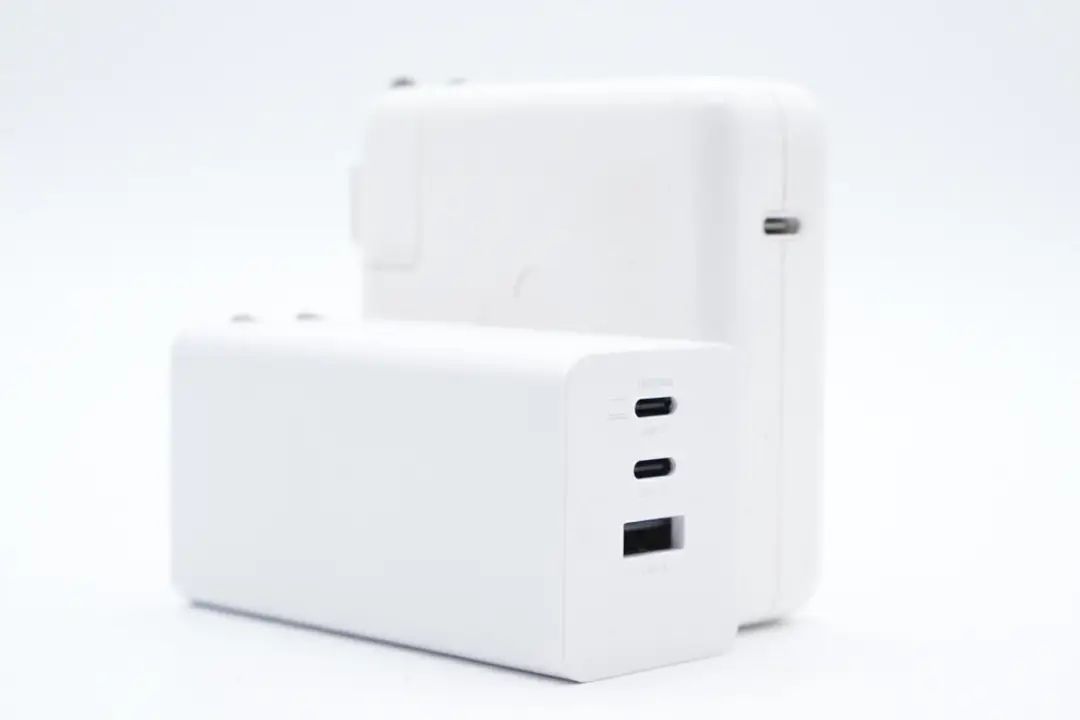

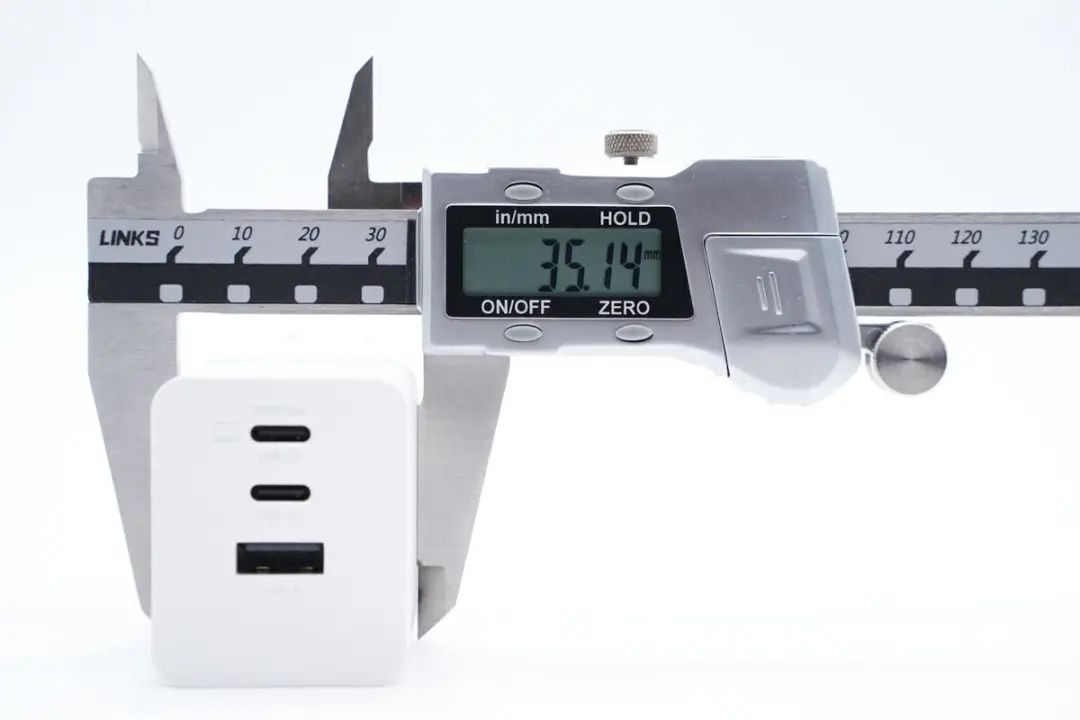

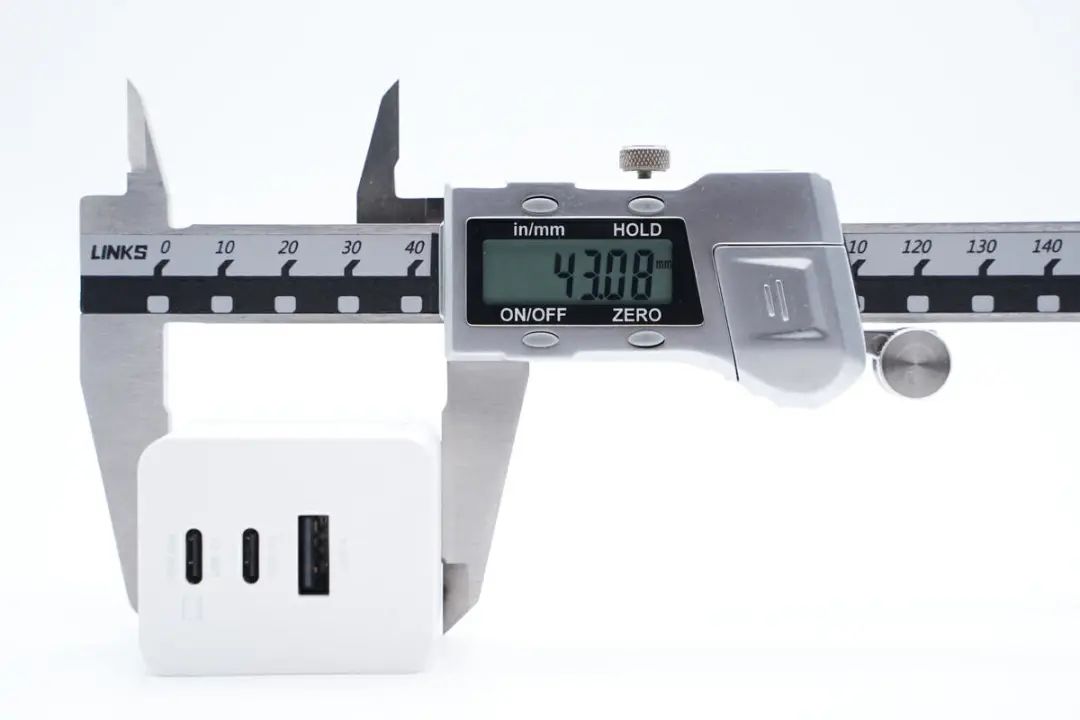

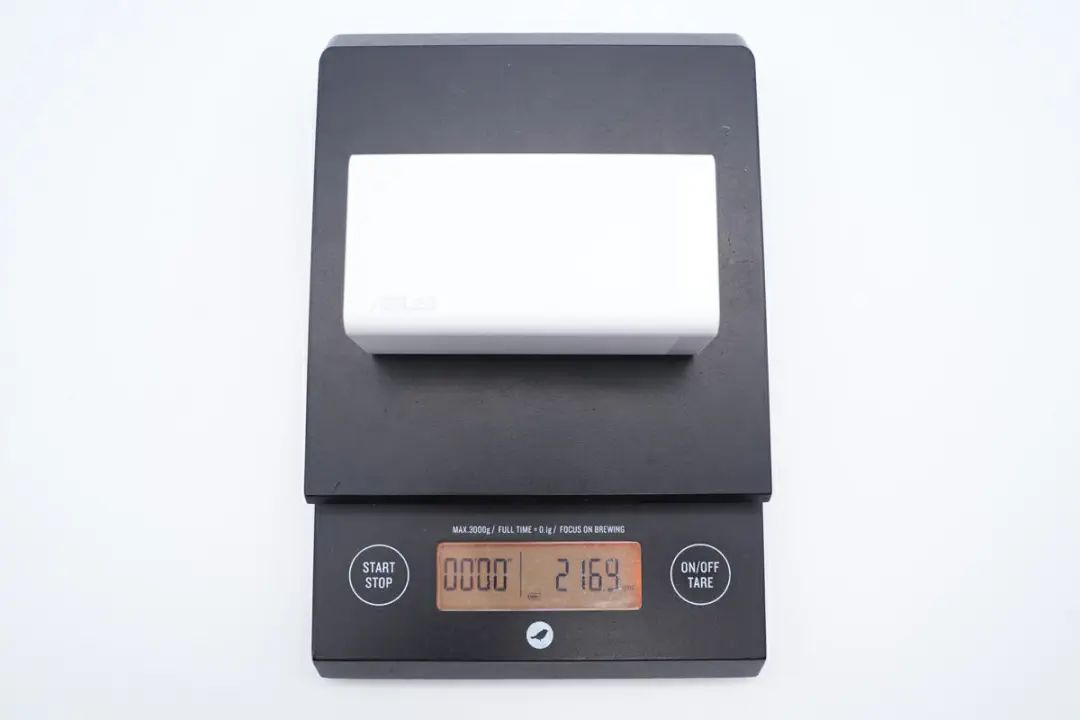

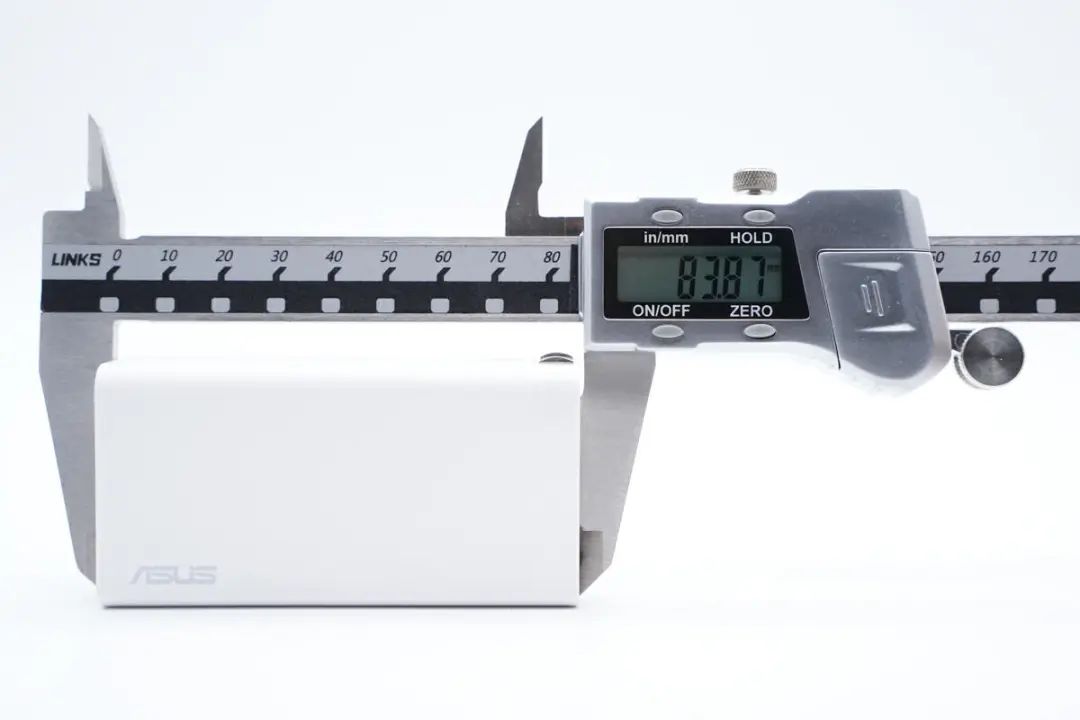

和苹果96W充电器对比大小�。。 。。� ，，，体积优势明显。。。 。。

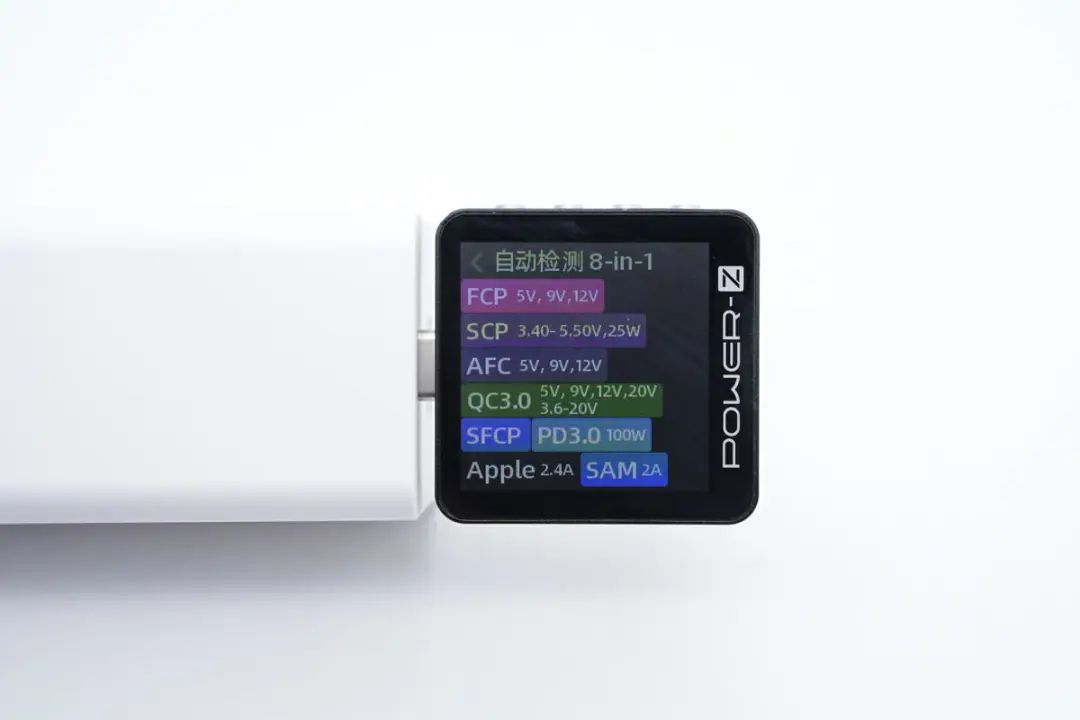

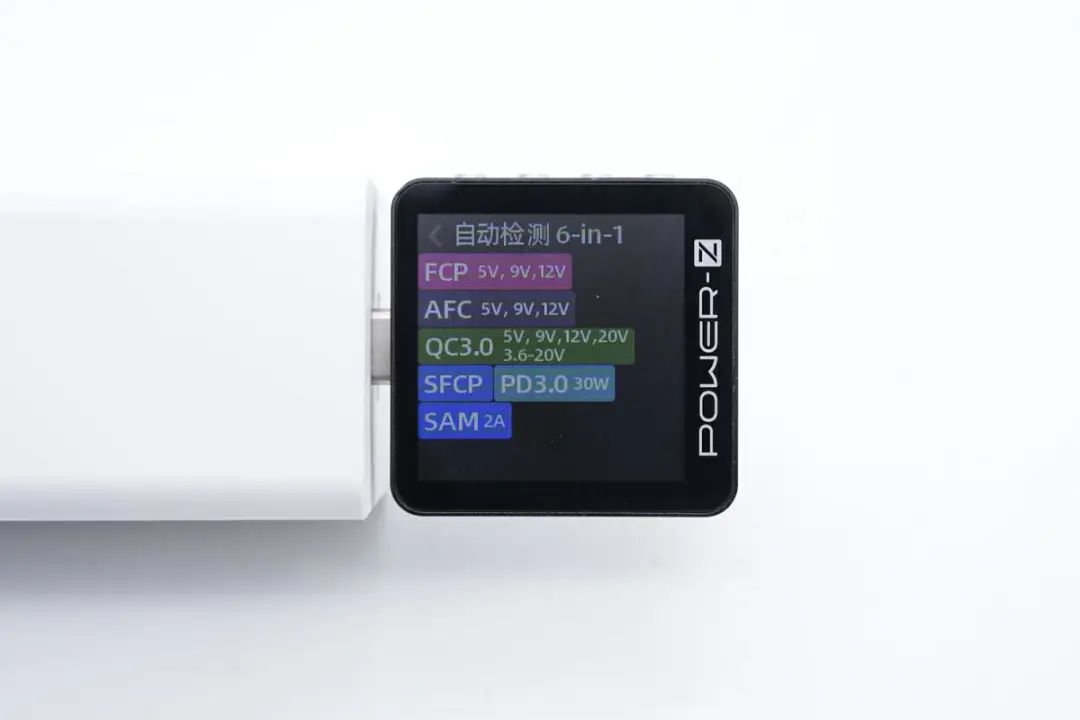

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0、Apple 2.4A、Samsung 5V2A充电协议。。。 。。

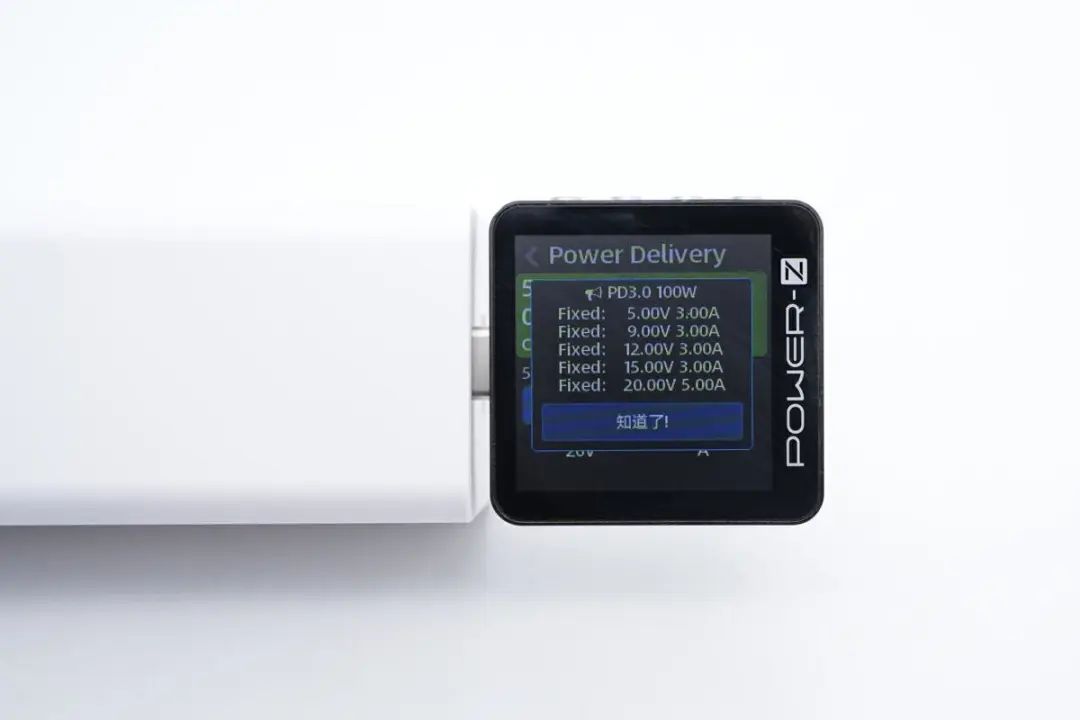

并且具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。。。 。。
测得USB-C2口同样支持FCP、AFC、QC3.0、SFCP、PD3.0、Samsung 5V2A充电协议。。。 。。
同时具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位。。。 。。

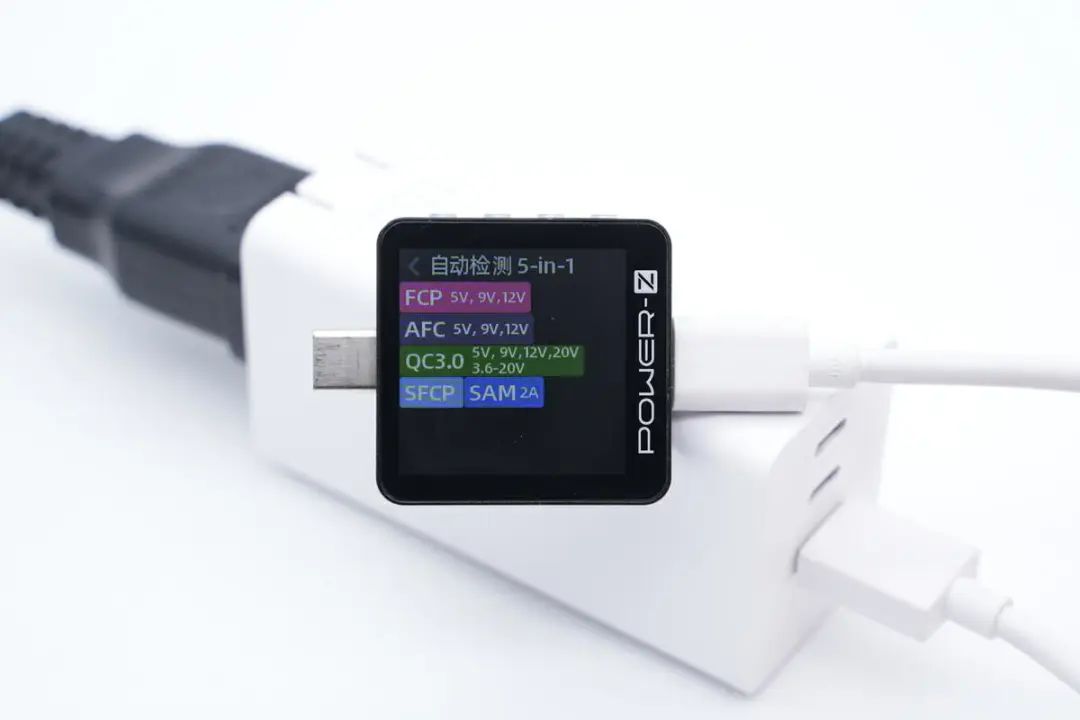

测得USB-A口支持FCP、AFC、QC3.0、SFCP、Samsung 5V2A充电协议。。。 。。
看完了华硕这款氮化镓充电器的外观和性能测试，， ，，，下面就进行拆解，， ，，，看看内部的设计和用料。。。 。。

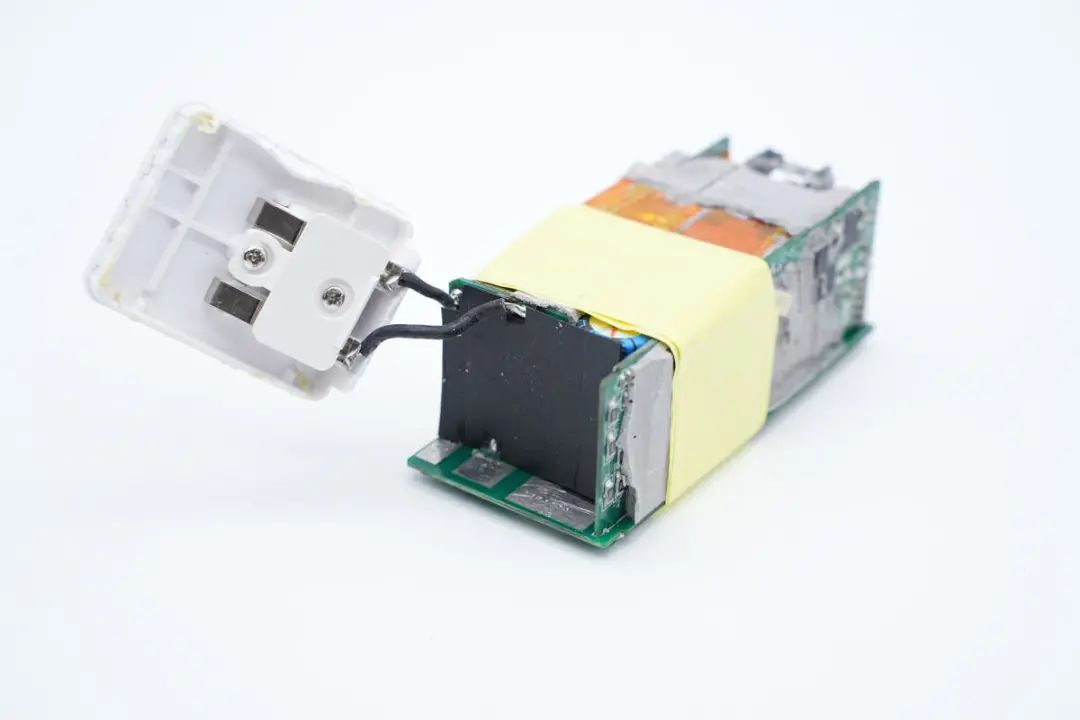

首先沿充电器折叠插脚侧接缝拆开外壳，， ，，，壳体之间采用超声波焊接。。。 。。

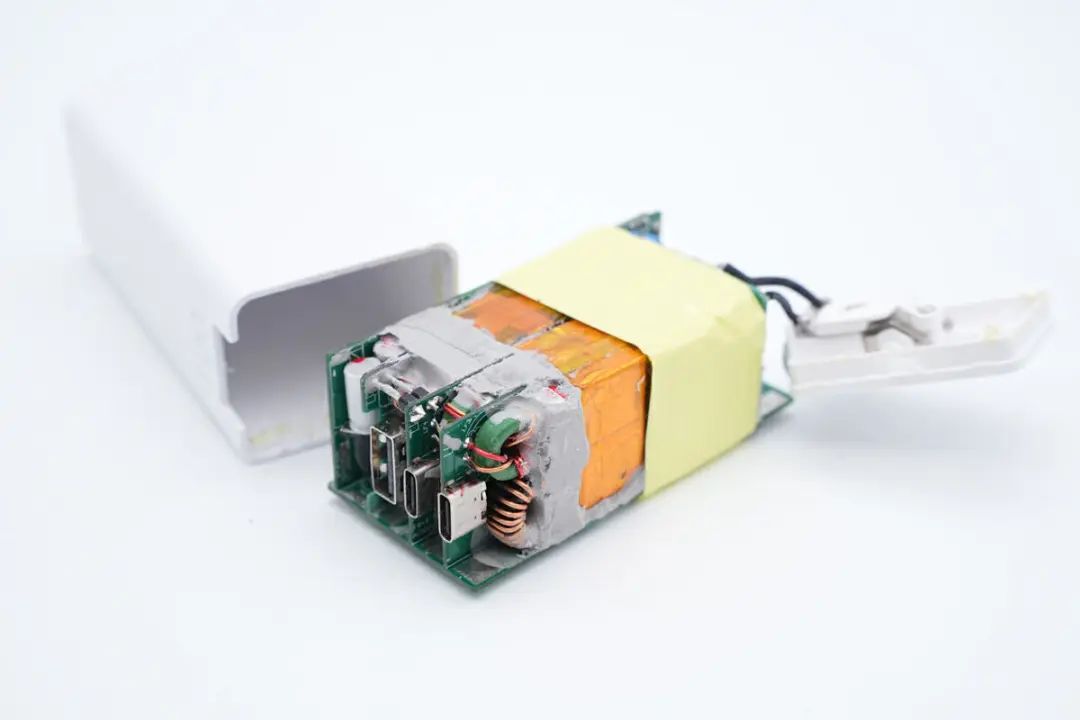

抽出内部PCBA� ？？？？？？？椋� ，，，� ？？？？？？？椴平捍倒潭ā�。。 。。

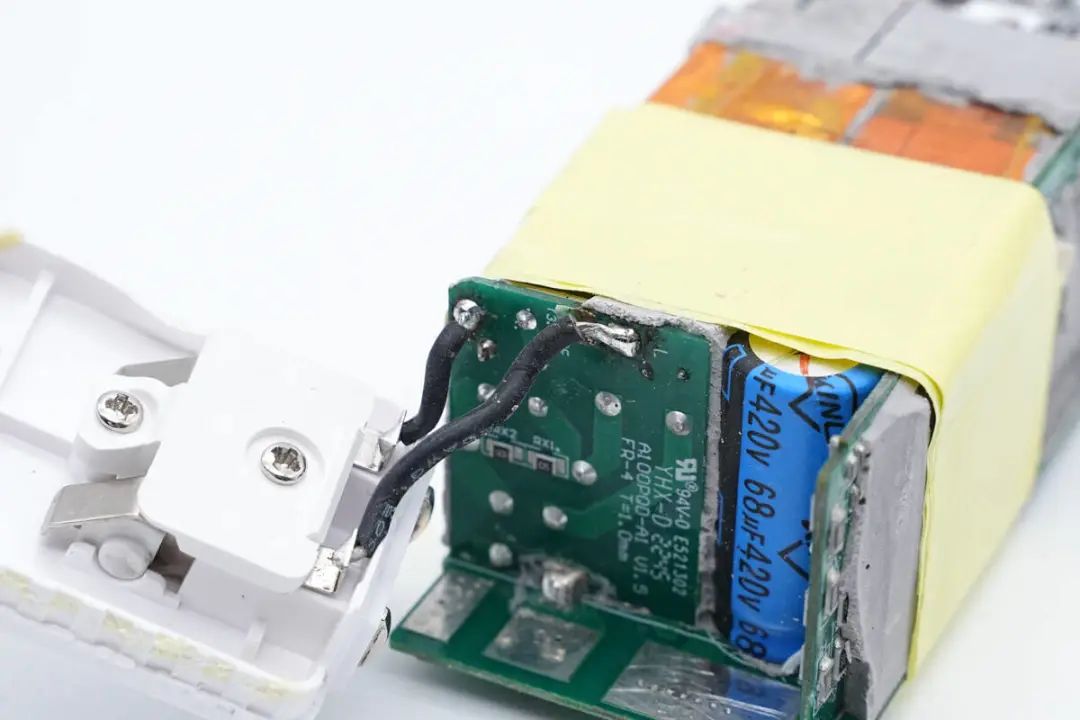

� ？？？？？？？槭淙攵撕附右豢樾“澹� ，，，通过导线焊接连接折叠插脚供电。。。 。。
输出端对应各个接口焊接小板及对应的降压电路，， ，，，充分利用空间，， ，，，并打胶固定及散热。。。 。。

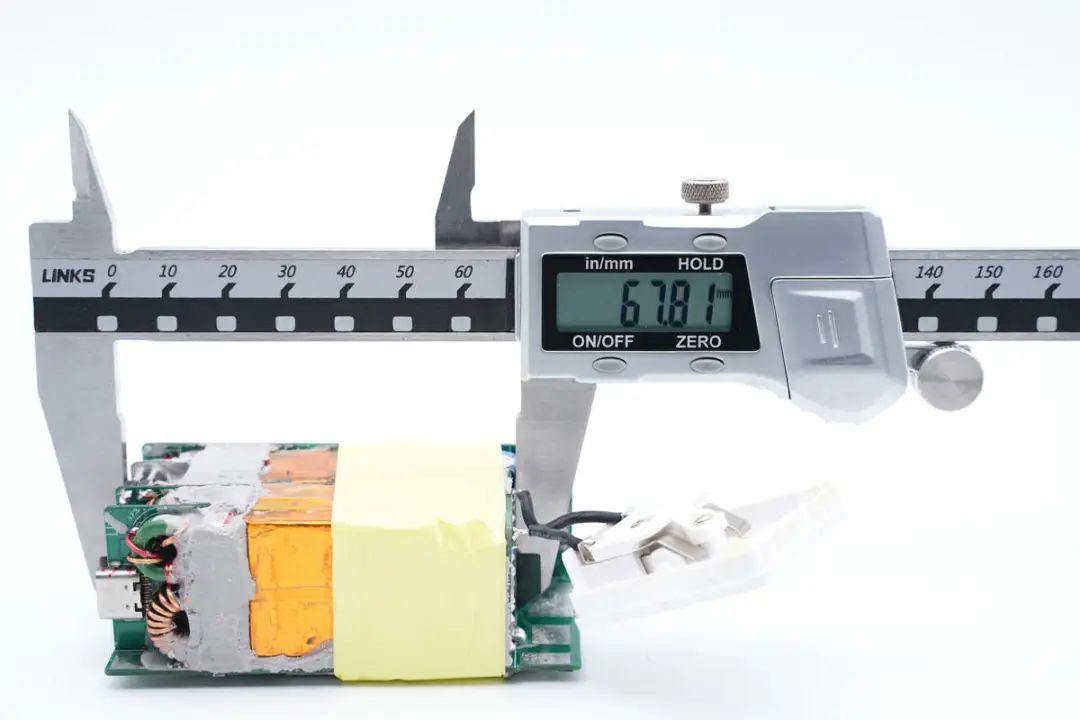

使用游标卡尺测得PCBA� ？？？？？？？椴话ㄕ鄣褰诺某ざ仍嘉�67.81mm。。。 。。

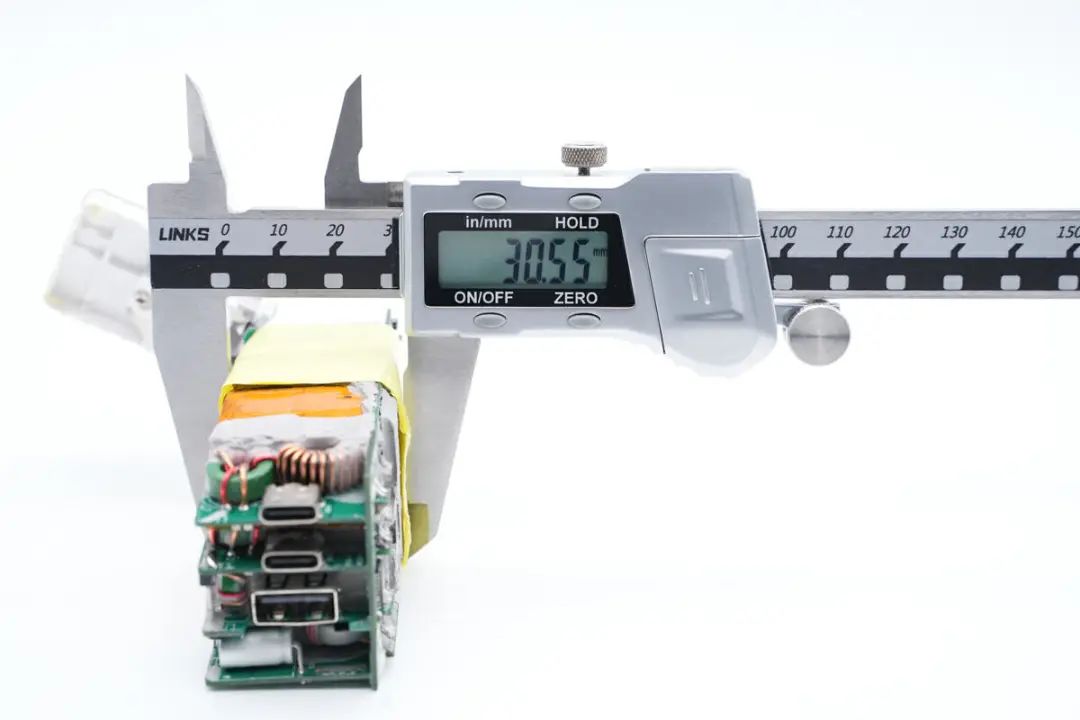

PCBA� ？？？？？？？榭矶仍嘉�30.55mm。。。 。。

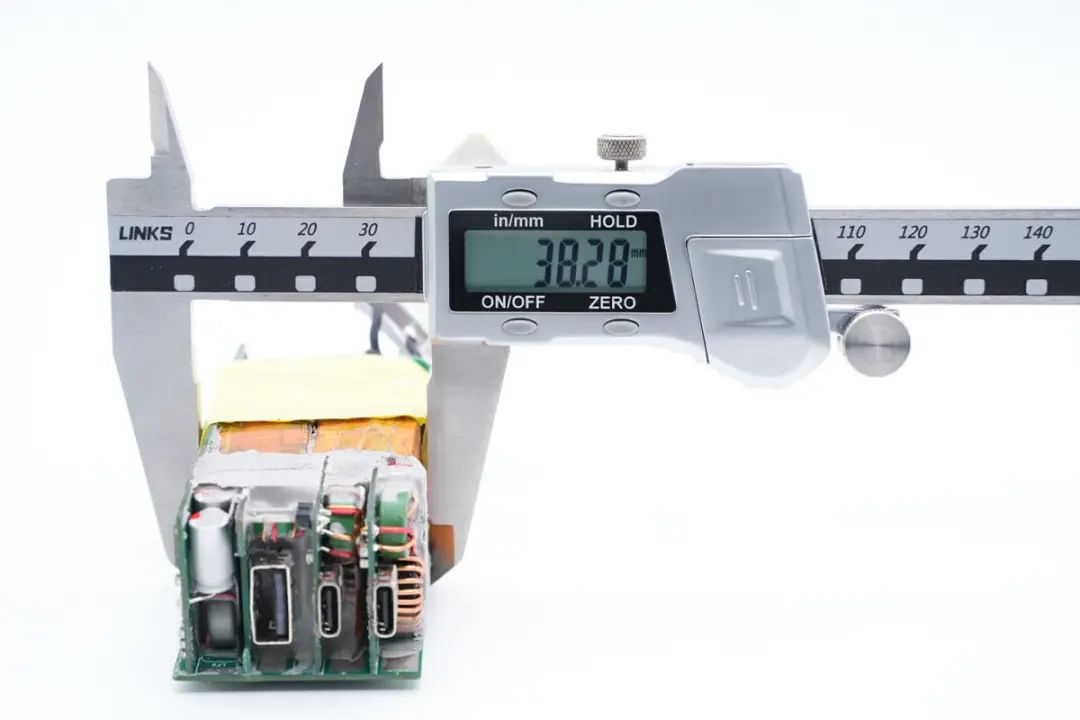

PCBA� ？？？？？？？楦叨仍嘉�38.28mm。。。 。。

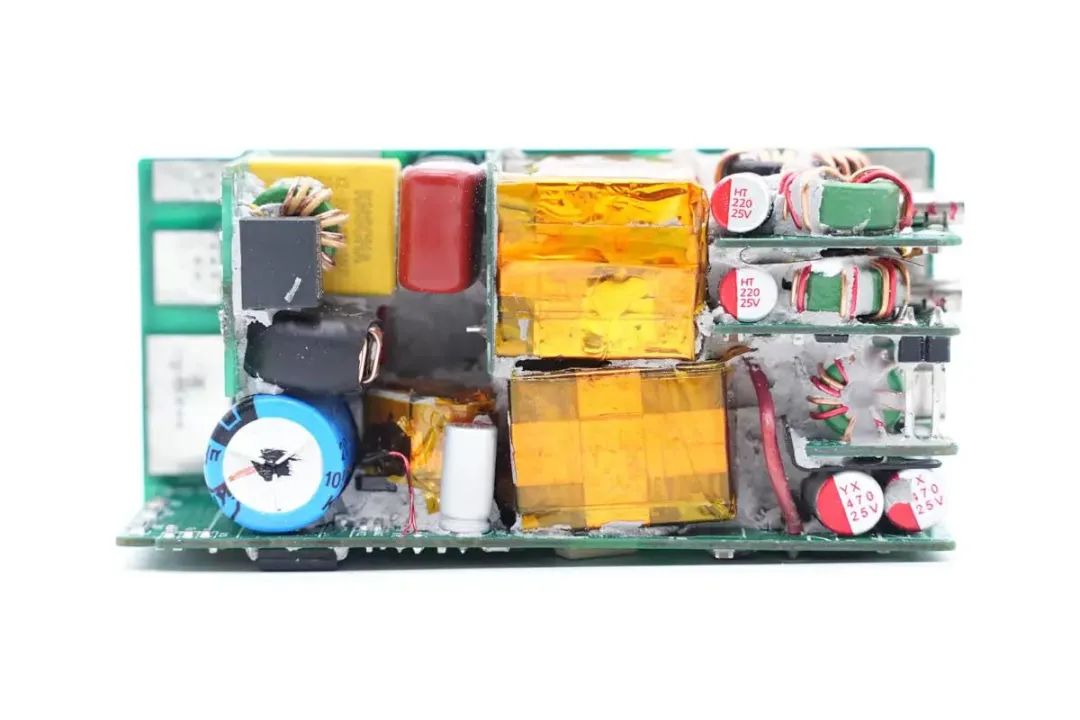

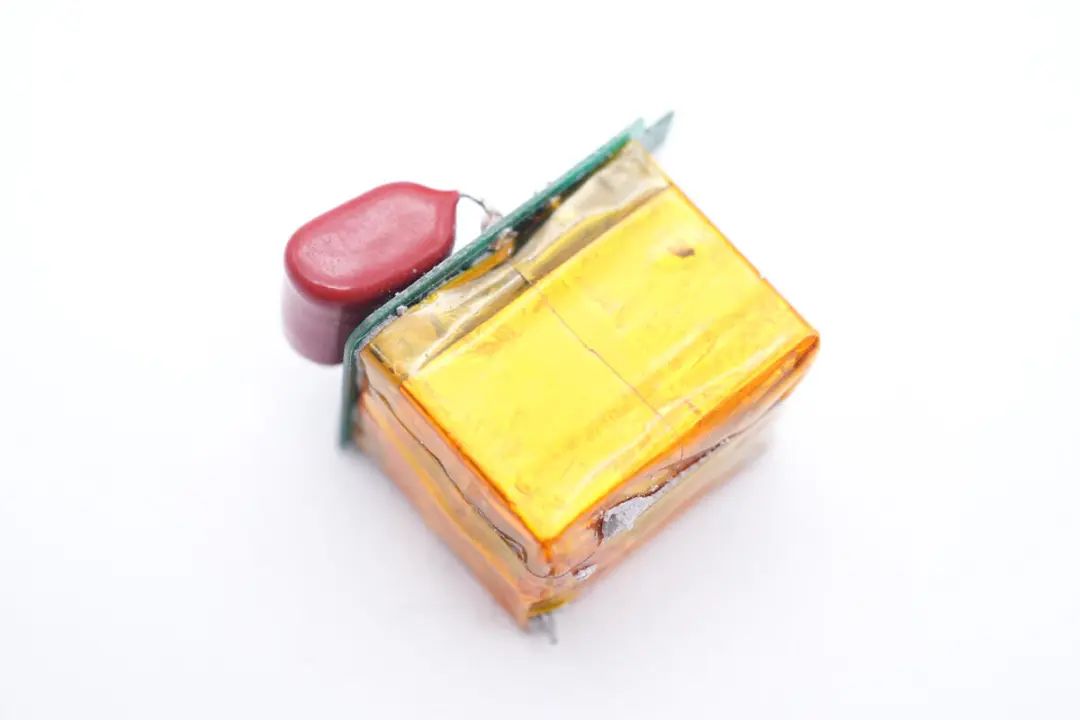

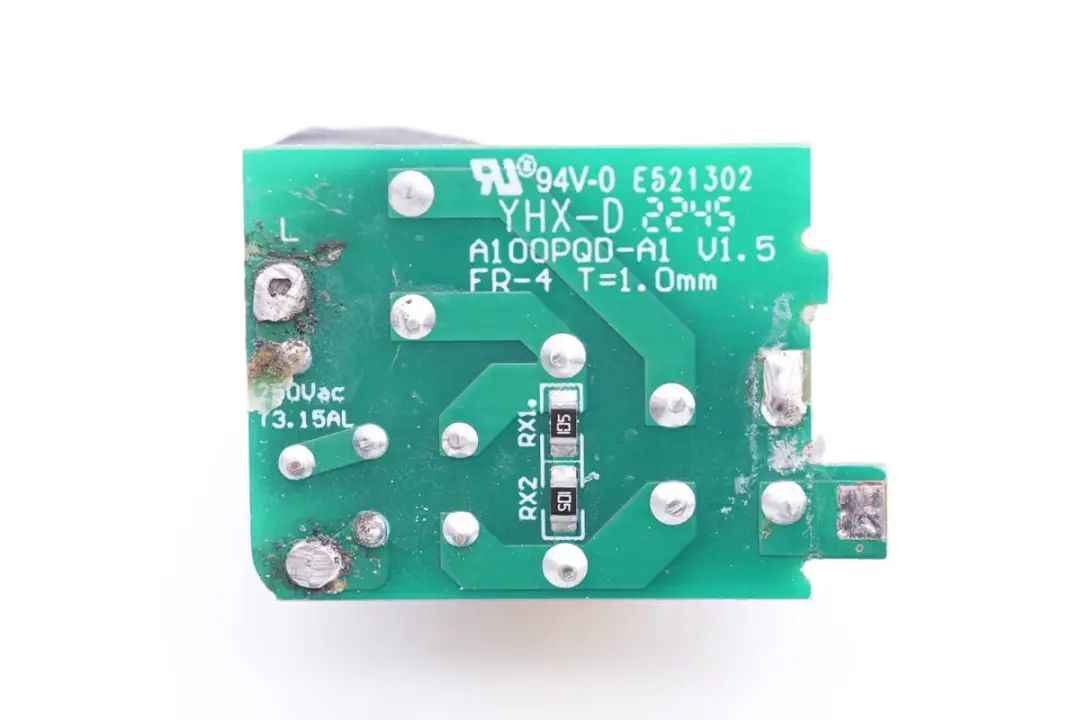

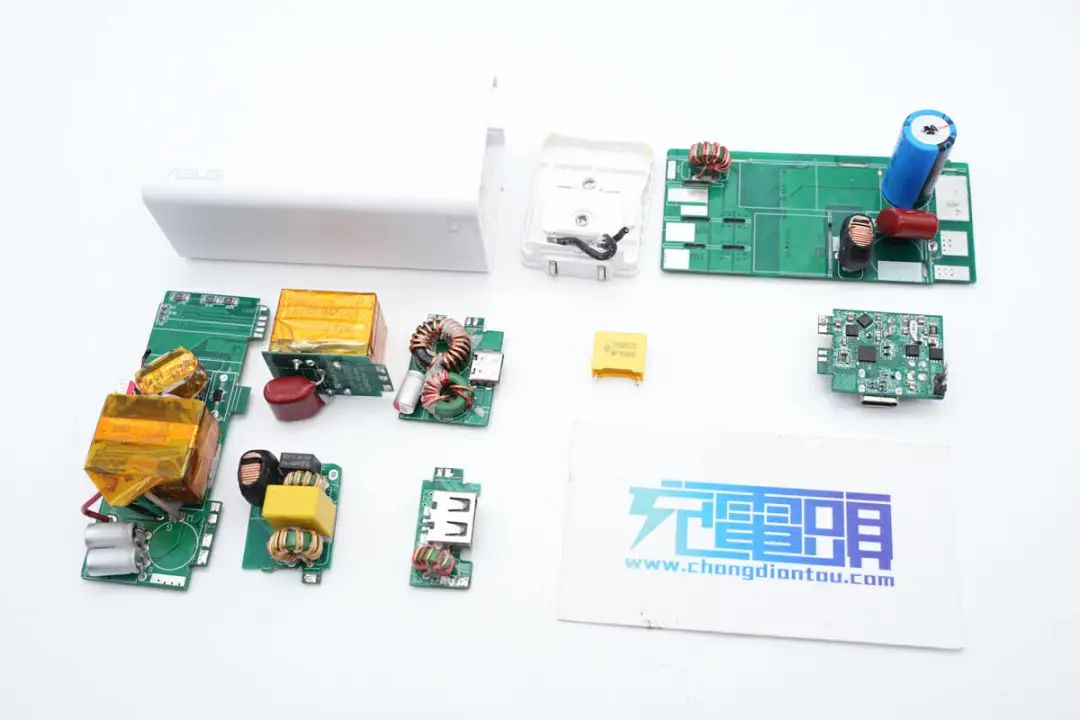

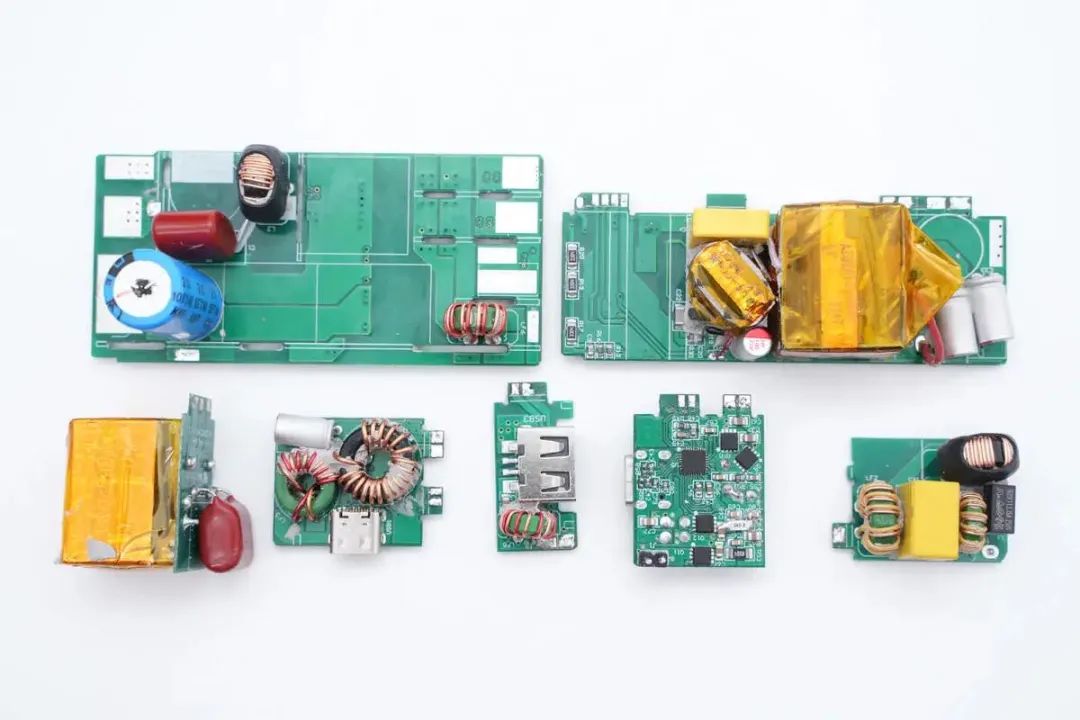

撕下缠绕的胶带，， ，，，开始观察PCBA� ？？？？？？？椋� ，，，PCBA� ？？？？？？？橛�7块PCB焊接组成，， ，，，左侧小板焊接输入保险丝和EMI电路，， ，，，PFC升压电感和LLC变压器使用铜箔屏蔽，， ，，，并缠绕高温胶带绝缘，， ，，，右侧为降压输出小板，， ，，，焊接降压电路和USB-C以及USB-A母座。。。 。。

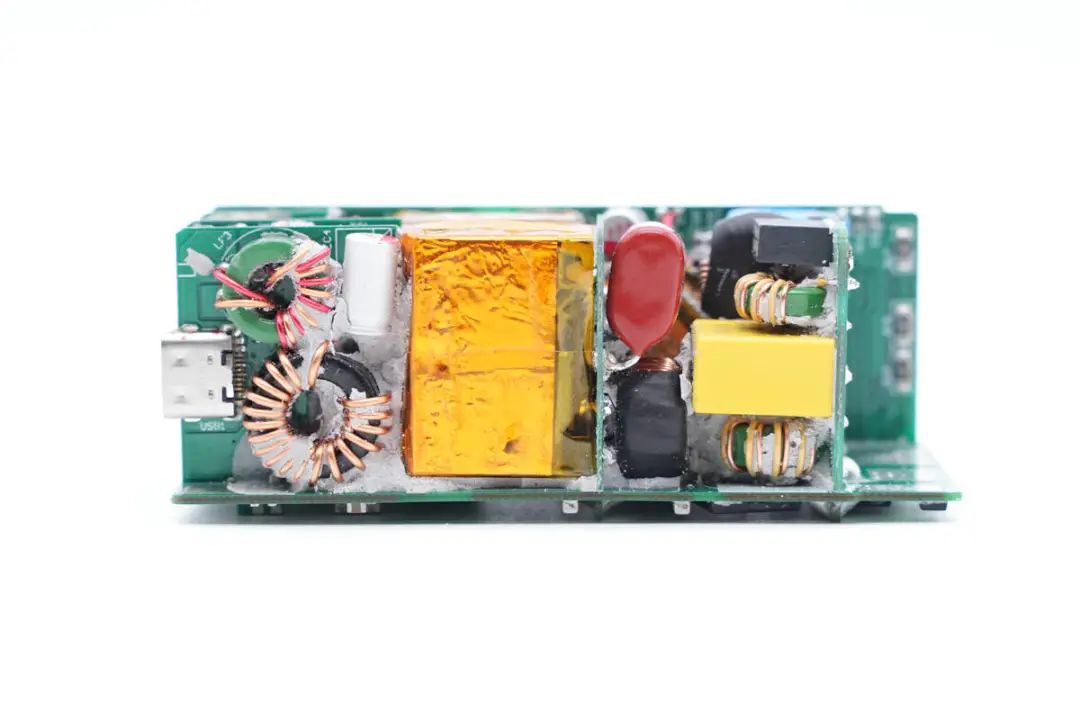

另一侧可以看到垂直小板焊接的共模电感与安规X2电容，， ，，，PFC升压电感焊接在垂直小板上，， ，，，左侧为降压小板，， ，，，焊接降压电感，， ，，，滤波电感和输出滤波电容。。。 。。

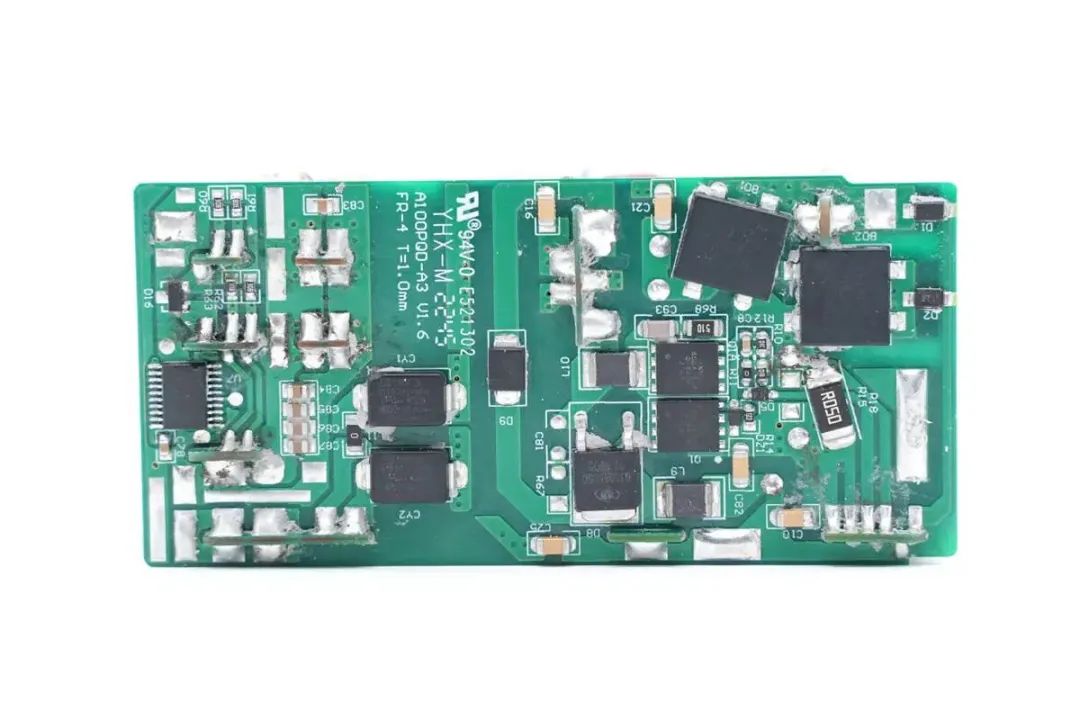

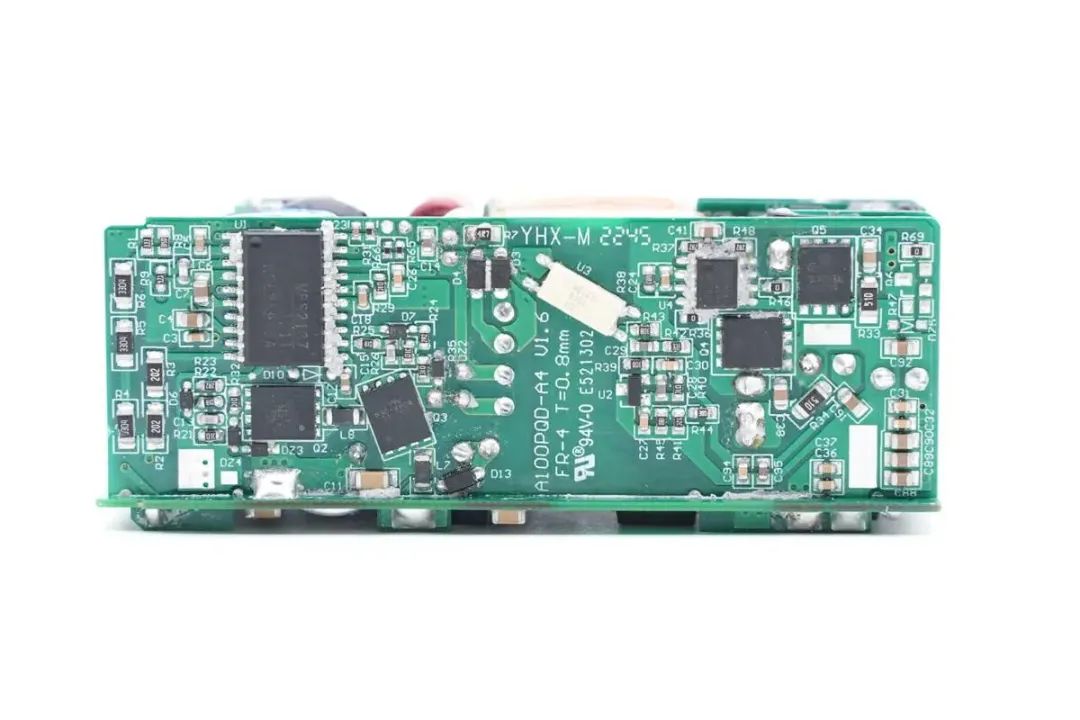

PCBA� ？？？？？？？楸趁婧附右豢臡CU，， ，，，贴片Y电容，， ，，，两颗PFC开关管和PFC整流管，， ，，，以及两颗整流桥。。。 。。
在侧面的小板上焊接一颗PFC+LLC控制器，， ，，，下方焊接两颗LLC开关管，， ，，，右侧焊接同步整流控制器和同步整流管，， ，，，白色贴片光耦用于输出电压反馈。。。 。。其中四颗开关管均来自英诺赛科，， ，，，PFC整流管来自泰科天润。。。 。。
通过对PCBA� ？？？？？？？檎疵娴墓鄄旆⑾郑� ，，，华硕这款100W氮化镓充电器采用PFC+LLC+SR开关电源架构设计，， ，，，PFC进行功率因数校正，， ，，，LLC电源输出固定电压。。。 。。输出通过两路独立的降压电路，， ，，，实现三个接口的独立快充。。。 。。下面我们就从输入端开始了解整个充电器的设计和用料。。。 。。
将PCBA� ？？？？？？？橥耆鸱郑� ，，，可以看到内部元器件均为穿插布置，， ，，，布局紧凑，， ，，，空间利用率极高。。。 。。
充电器输入端一览，， ，，，焊接一块垂直小板用于输入滤波。。。 。。

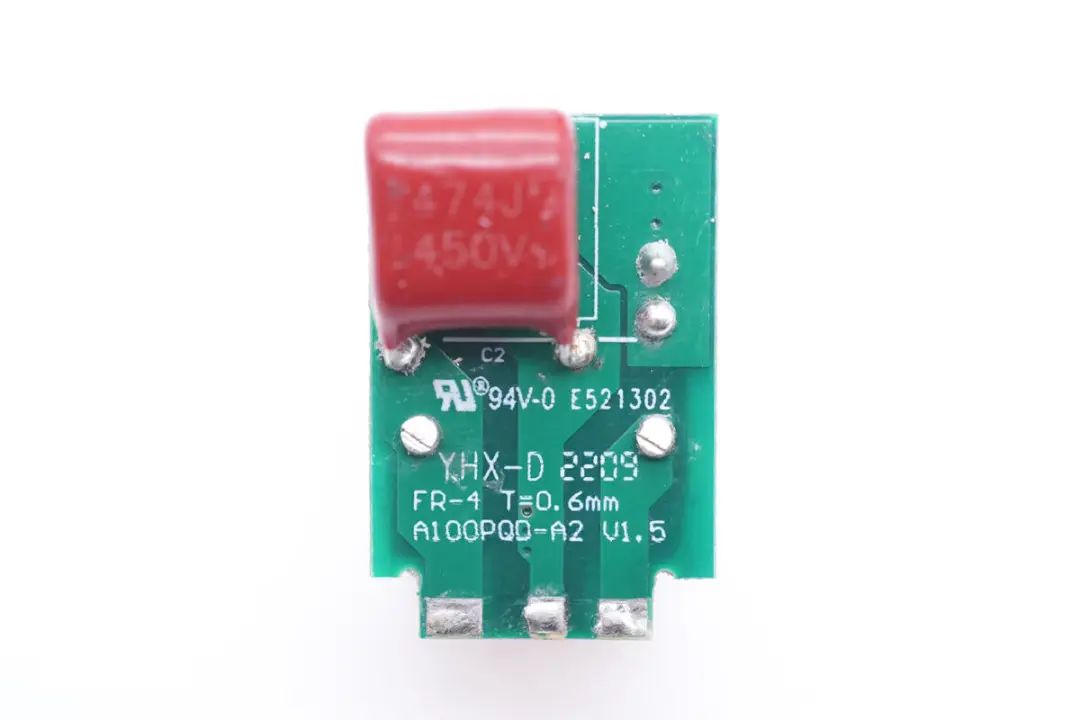

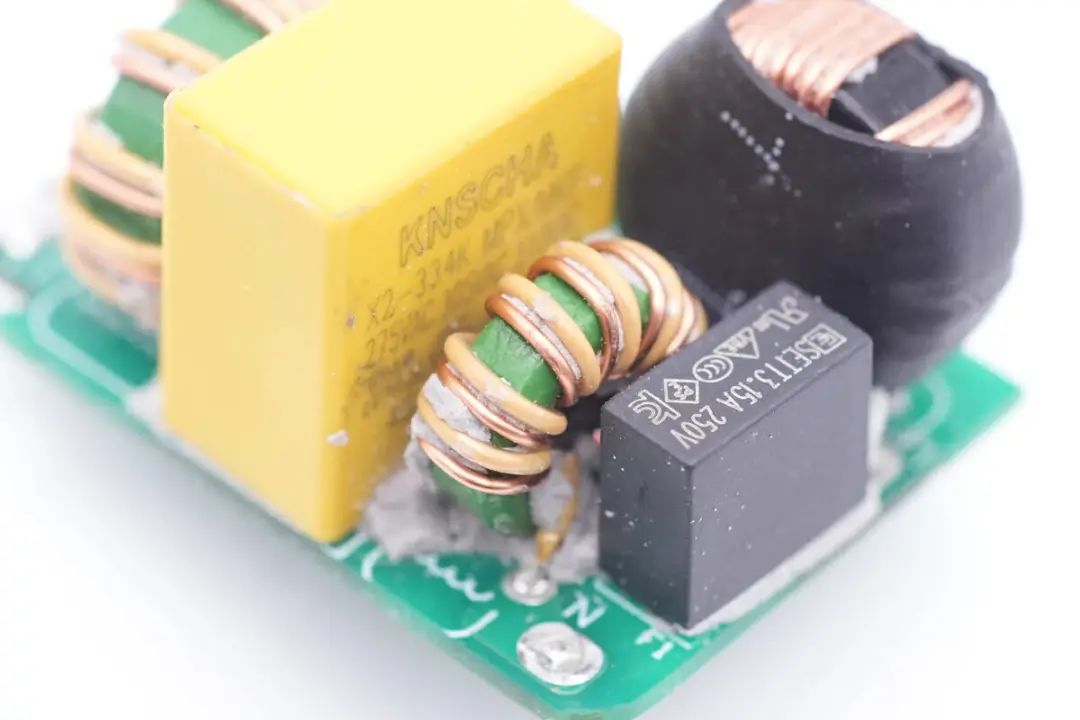

焊下小板，， ，，，小板焊接保险丝，， ，，，两级共模电感，， ，，，安规X2电容和差模电感。。。 。。
输入端延时保险丝来自诚润电子，， ，，，规格为3.15A 250V。。。 。。

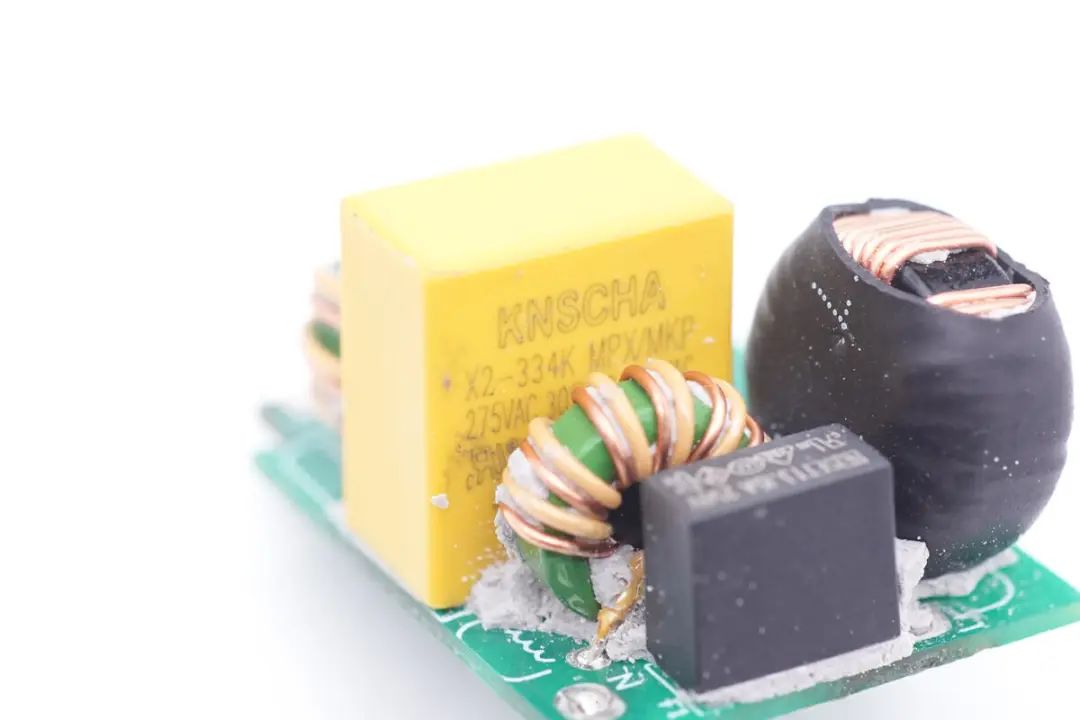

安规X2电容来自KNSCHA科尼盛，， ，，，规格为0.33μF。。。 。。

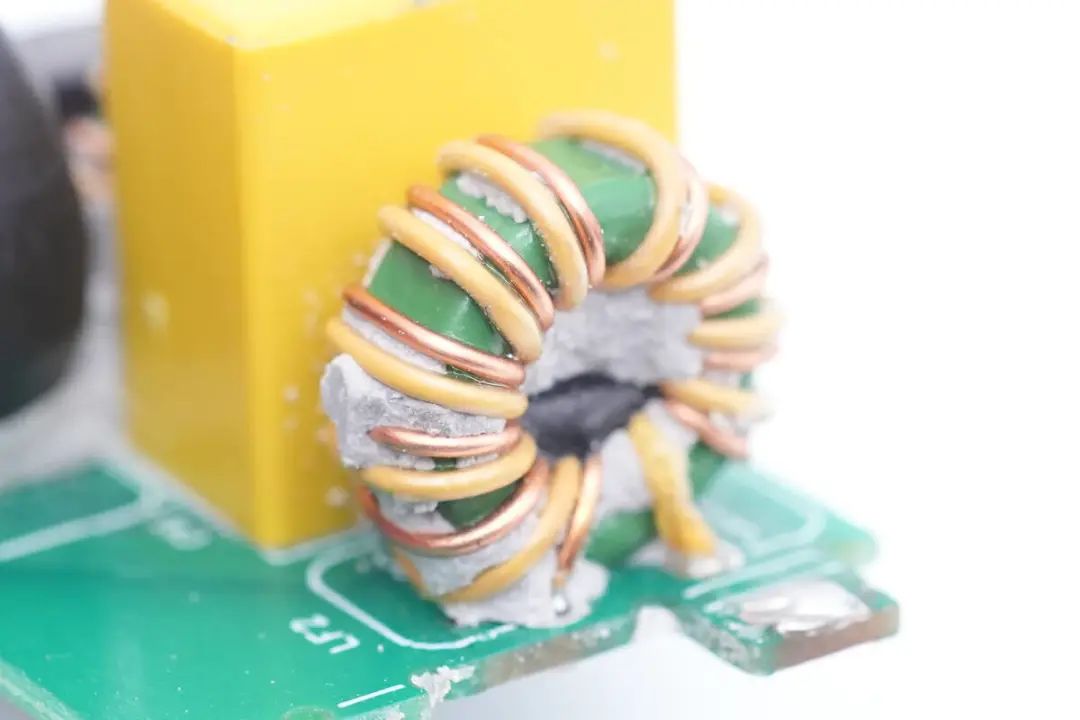

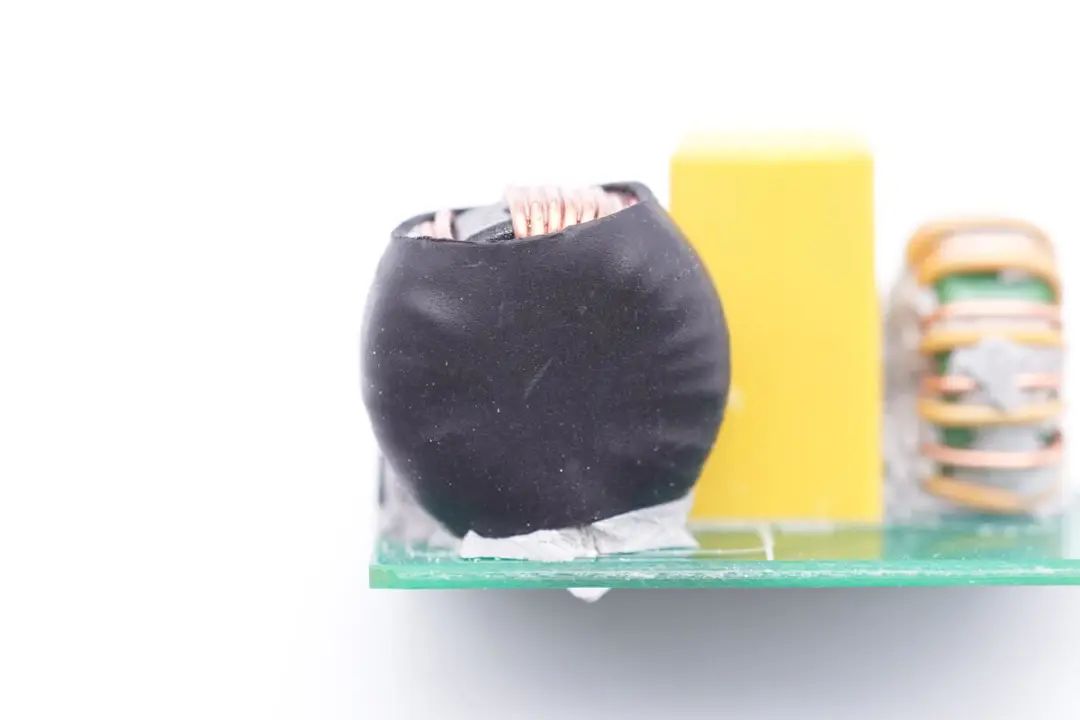

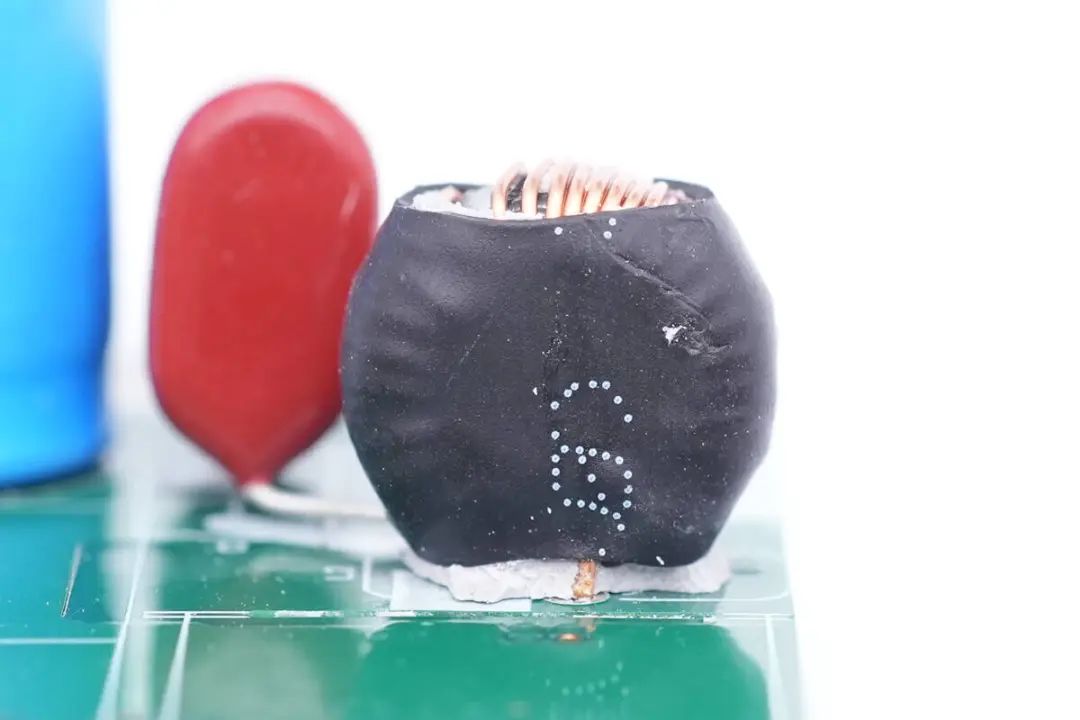

差模电感采用磁环绕制，， ，，，外套热缩管绝缘。。。 。。

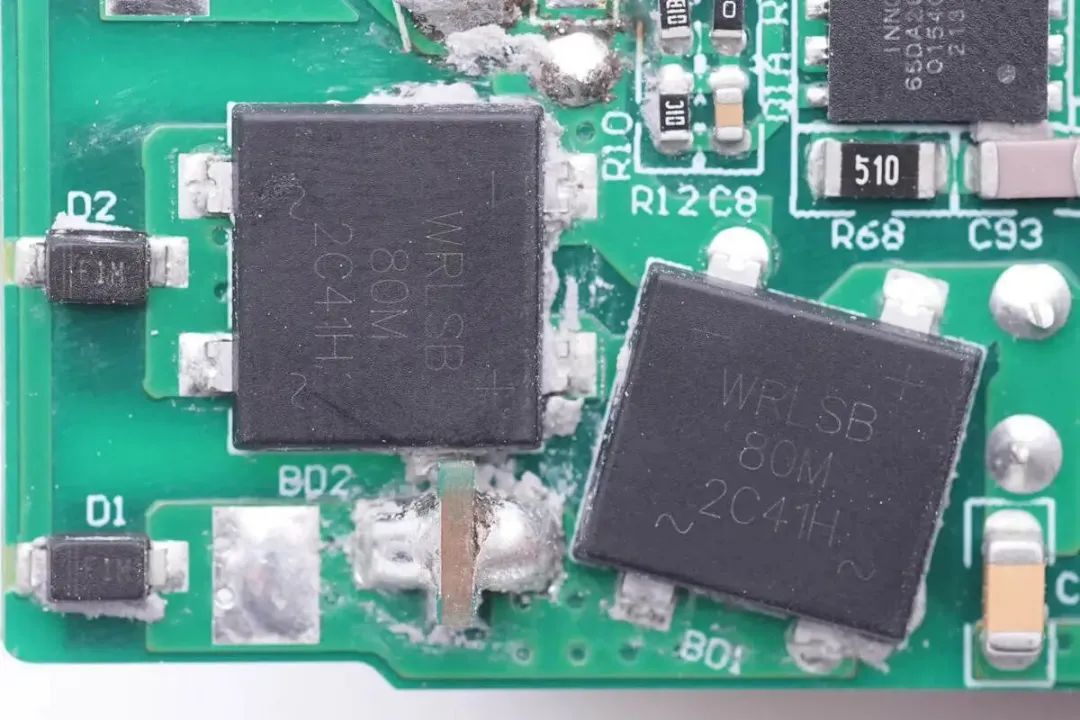

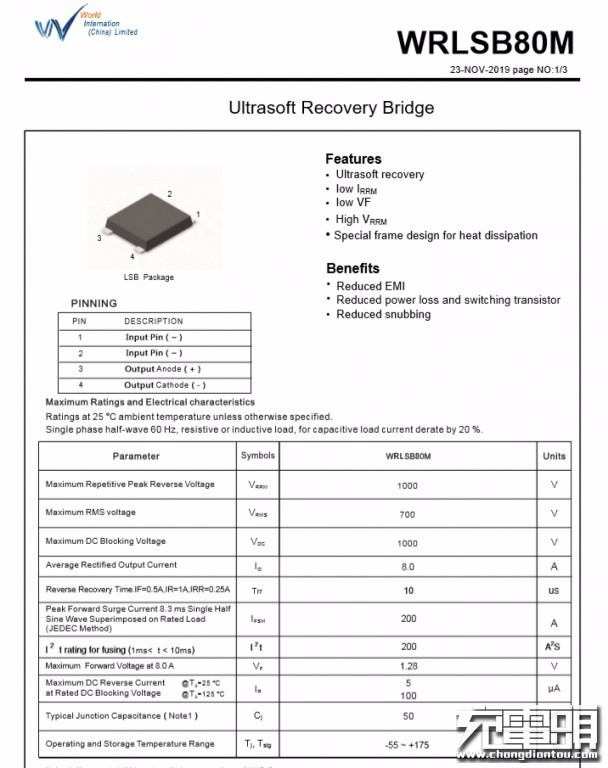

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，， ，，，这颗软桥通过较软的恢复曲线，， ，，，比较平滑的关断特性，， ，，，可以降低二极管结电容达到非常少的谐波振荡产生的效果。。。 。。选用的LSB封装，， ，，，拥有良好的散热特性，， ，，，帮助中大瓦数适配器提升可靠性，， ，，，单颗可做60W+。。。 。。
充电头网拆解了解到，， ，，，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，， ，，，产品性能获得客户一致认可。。。 。。

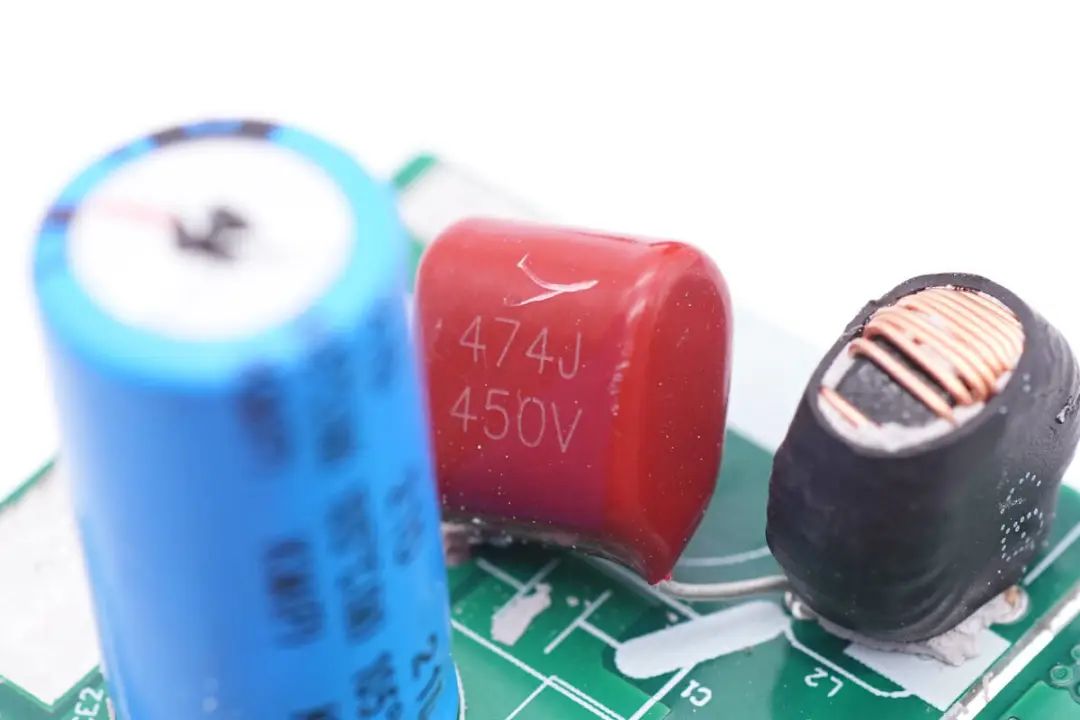

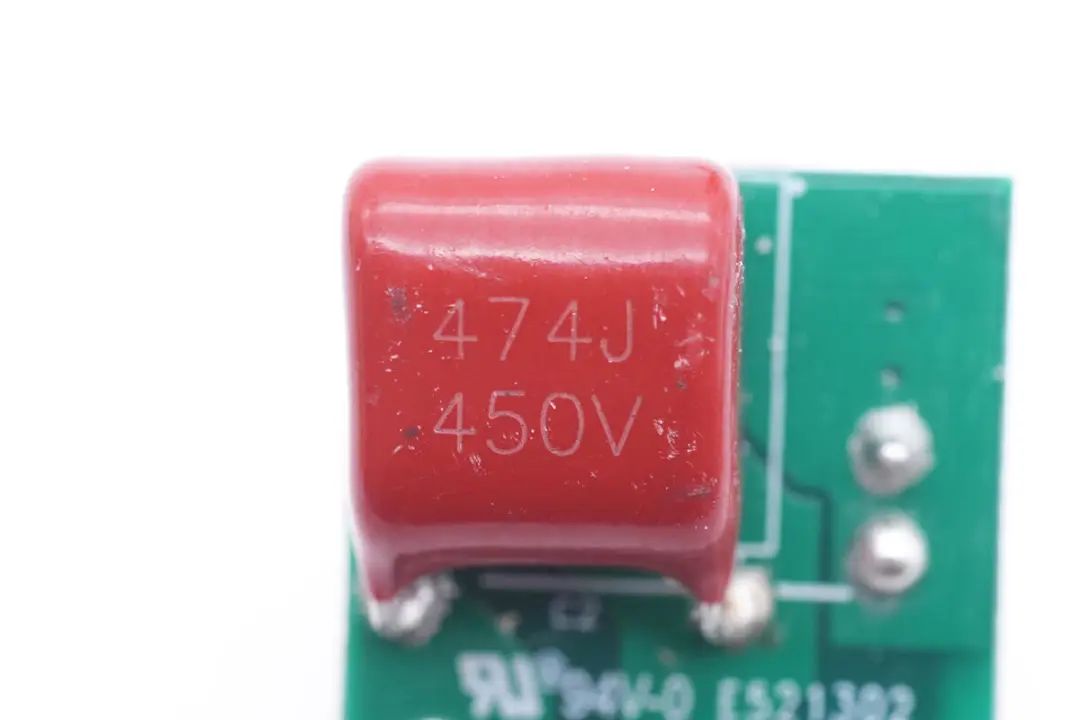

一颗薄膜滤波电容规格为0.47μF 450V。。。 。。
滤波电感采用磁环绕制，， ，，，外套热缩管绝缘。。。 。。
另一颗滤波电容焊接在PFC升压电感的小板上。。。 。。
小板焊接薄膜电容，， ，，，另一面焊接PFC升压电感。。。 。。
另一颗薄膜滤波电容规格为0.47μF 450V。。。 。。

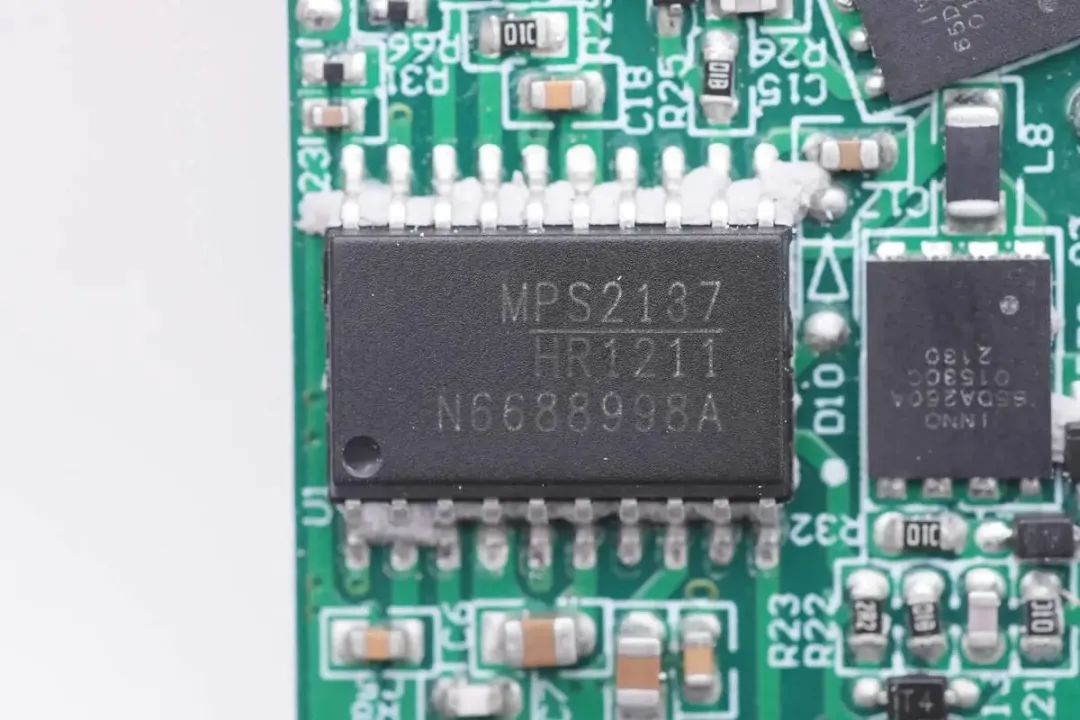

电源主控芯片采用MPS HR1211，， ，，，是一颗多模式PFC和电流模式LLC二合一控制器，， ，，，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，， ，，，PFC控制器支持CCM和DCM工作模式。。。 。。
HR1211采用数字环路控制，， ，，，芯片参数可灵活配置。。。 。。支持高压启动和智能X电容放电，， ，，，PFC级支持最高250KHz工作频率，， ，，，LLC级内置600V半桥驱动器，， ，，，内部集成自举二极管，， ，，，工作频率高达500KHz，， ，，，支持丰富的保�；；；；；；すδ堋�。。 。。

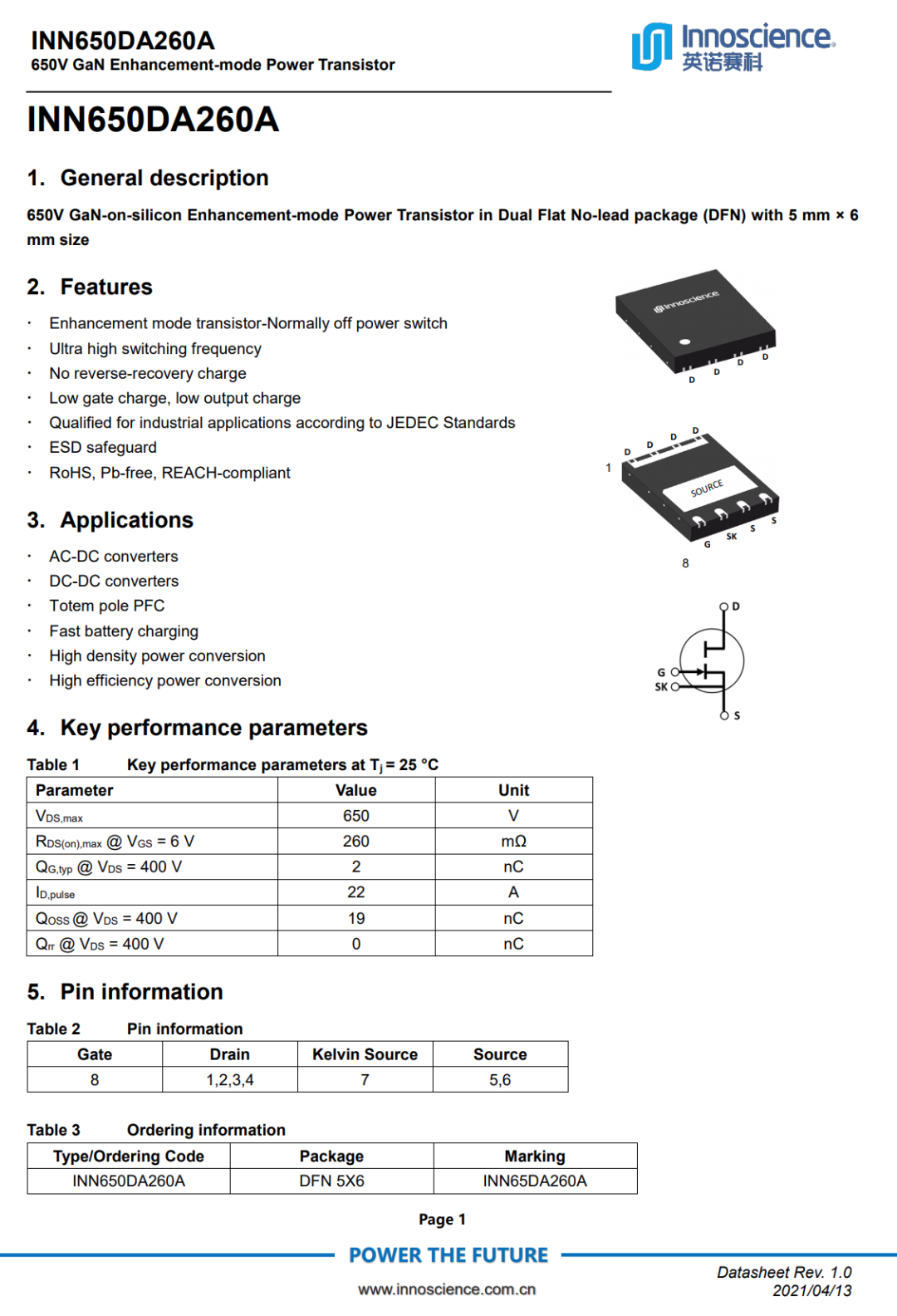

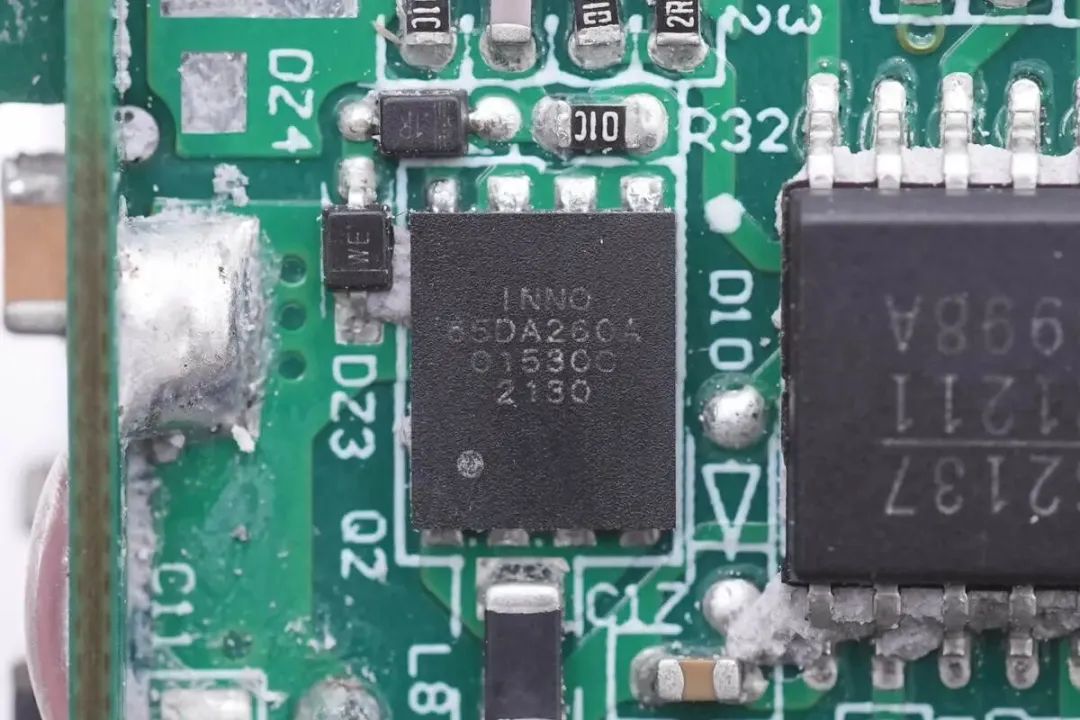

PFC升压开关管采用英诺赛科INN650DA260A氮化镓开关管，， ，，，使用两颗并联。。。 。。这是一颗高性价比、耐压650V的氮化镓高压单管，， ，，，瞬态耐压750V，， ，，，得益于工艺改进，， ，，，性能有明显的提升，， ，，，适用于65-120W的反激架构，， ，，，120-200W的LLC架构。。。 。。
INN650DA260A支持超高开关频率，， ，，，无反向恢复电荷，， ，，，具有极低的栅极电荷和输出电荷，， ，，，符合JEDEC标准的工业应用要求，， ，，，内置ESD保�；；；；；；ぃ� ，，，符合RoHS、无铅、欧盟REACH法规。。。 。。
充电头网拆解了解到，， ，，，英诺赛科氮化镓功率开关管还有INN650DA02、INN650DA04等型号，， ，，，并被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，， ，，，芯片质量获得市场认可。。。 。。

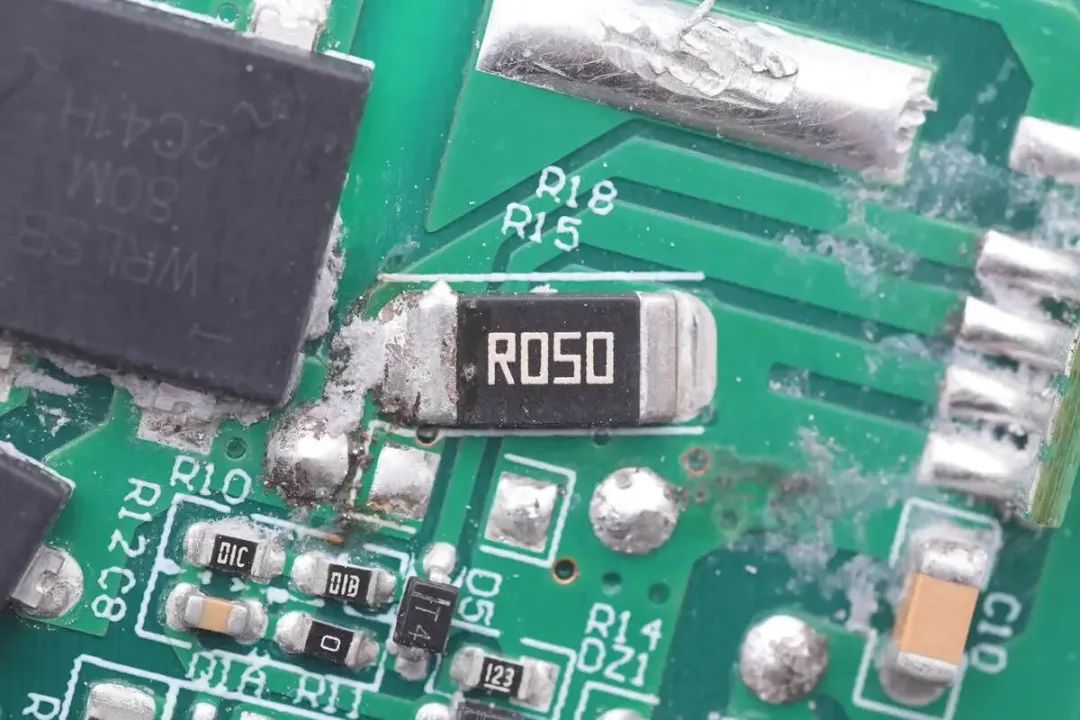

用于检测PFC开关管电流的取样电阻，， ，，，丝印R050，， ，，，为50mΩ。。。 。。
PFC升压电感粘贴铜箔屏蔽，， ，，，并缠绕高温胶带绝缘。。。 。。

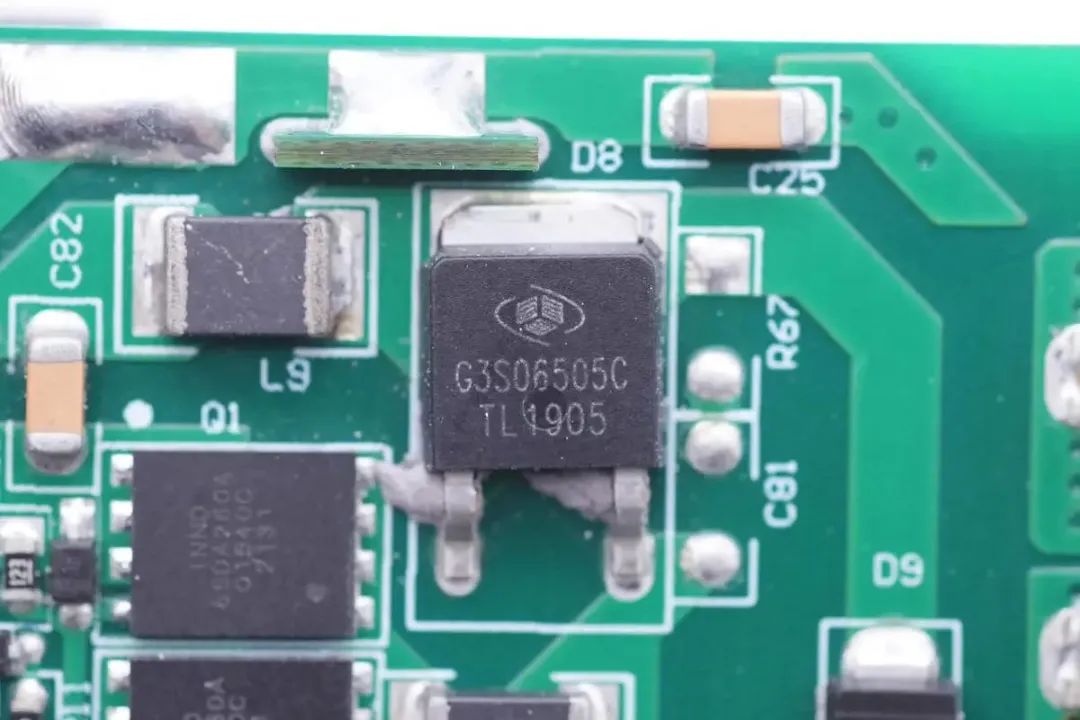

PFC整流管来自泰科天润，， ，，，型号G3S06505C，， ，，，是一颗耐压650V，， ，，，5A电流的碳化硅二极管，， ，，，采用TO252封装。。。 。。
用于PFC旁路的S3MB二极管，， ，，，在电源上电时通过二极管为高压电容充电。。。 。。

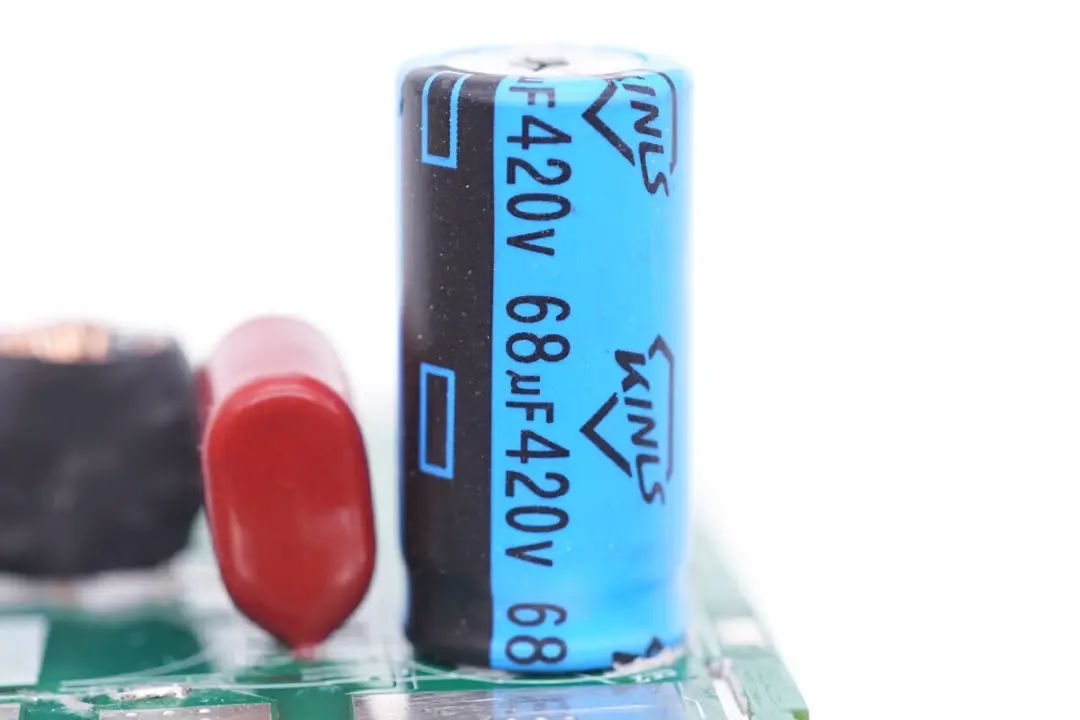

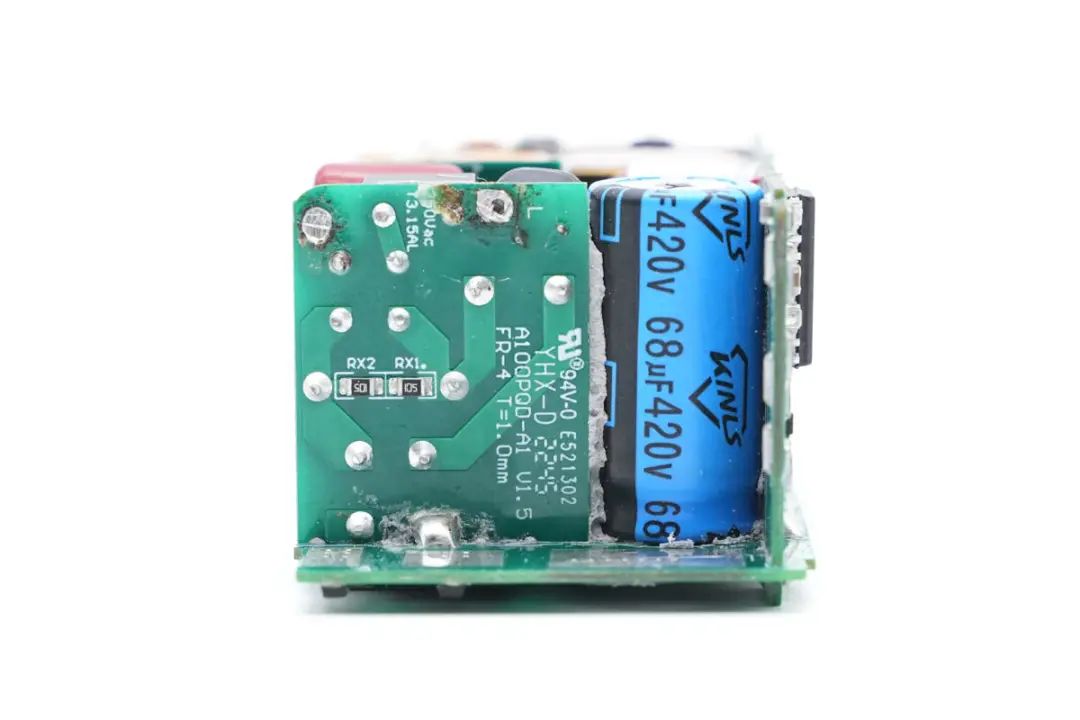

高压滤波电容来自蓝宝石，， ，，，规格为68μF420V。。。 。。

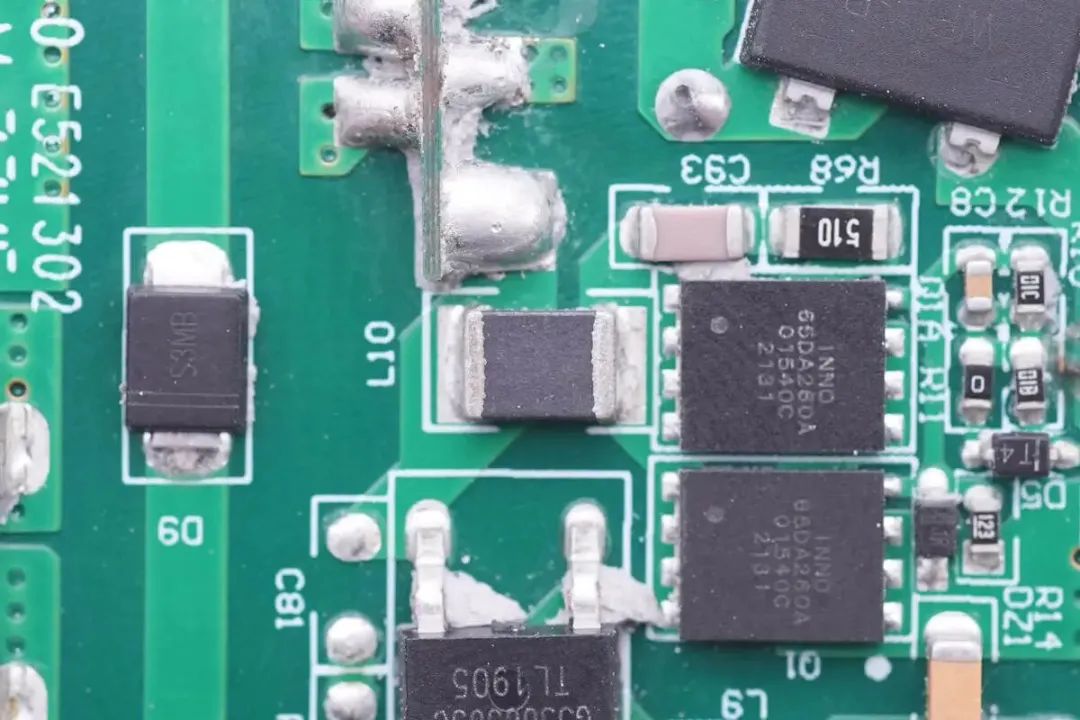

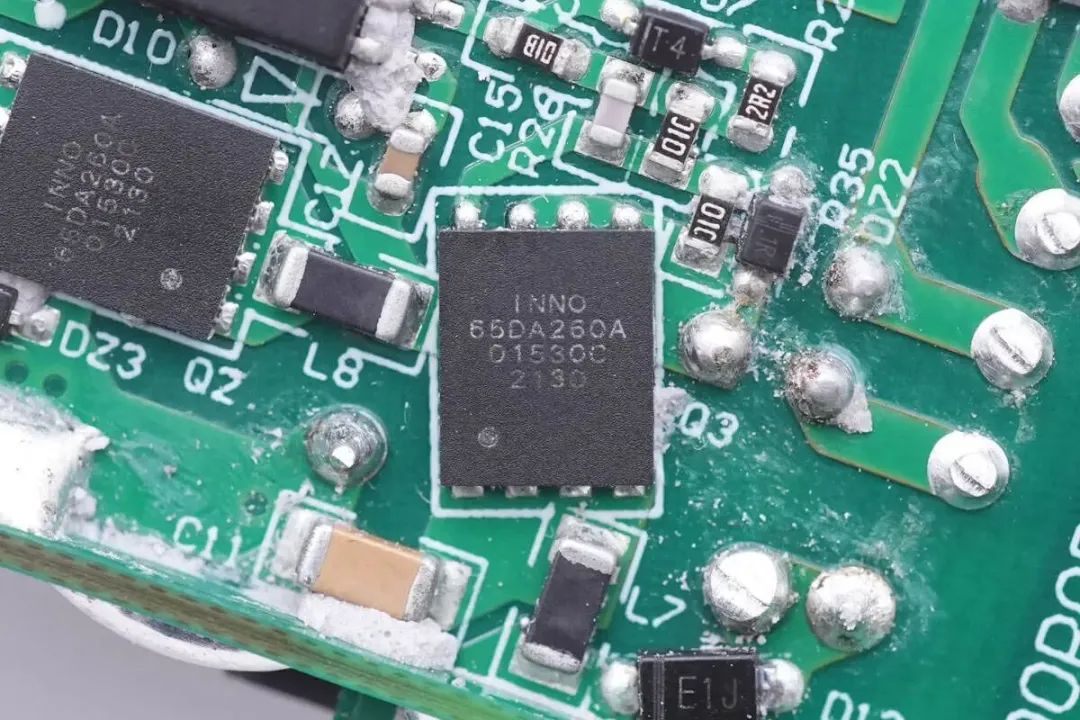

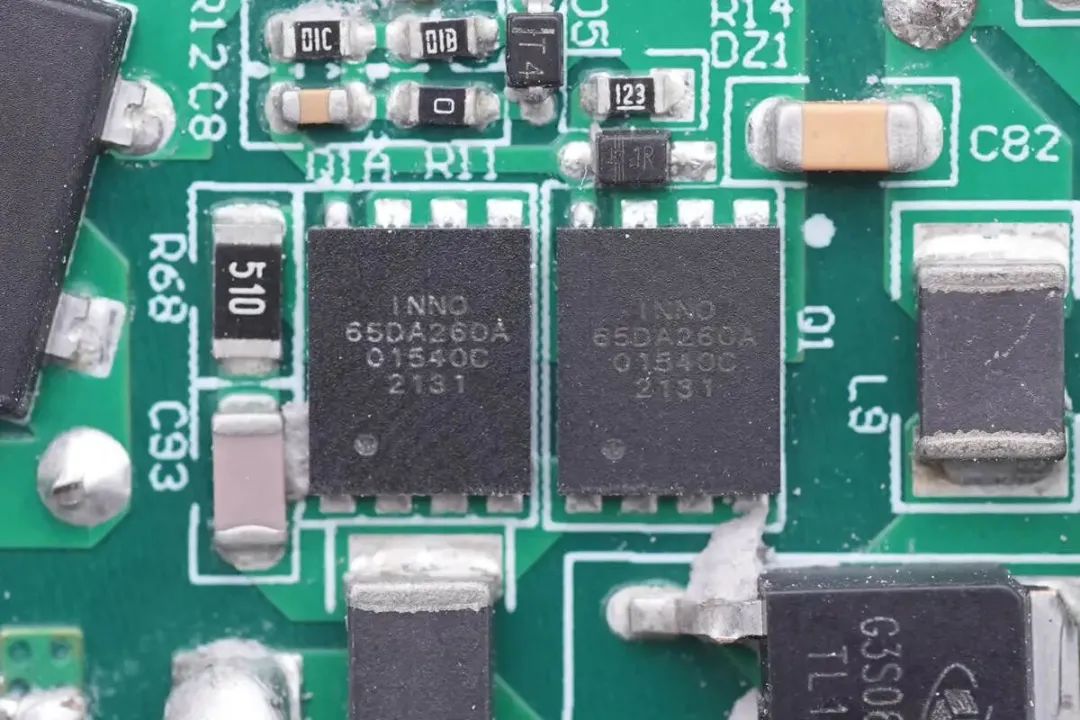

LLC开关管来自英诺赛科，， ，，，与PFC开关管型号相同，， ，，，均为INN650DA260A。。。 。。
另一颗型号相同，， ，，，两颗组成LLC半桥。。。 。。
侧面小板正面一览，， ，，，焊接谐振电容，， ，，，谐振电感，， ，，，LLC变压器，， ，，，滤波电容和热敏电阻。。。 。。

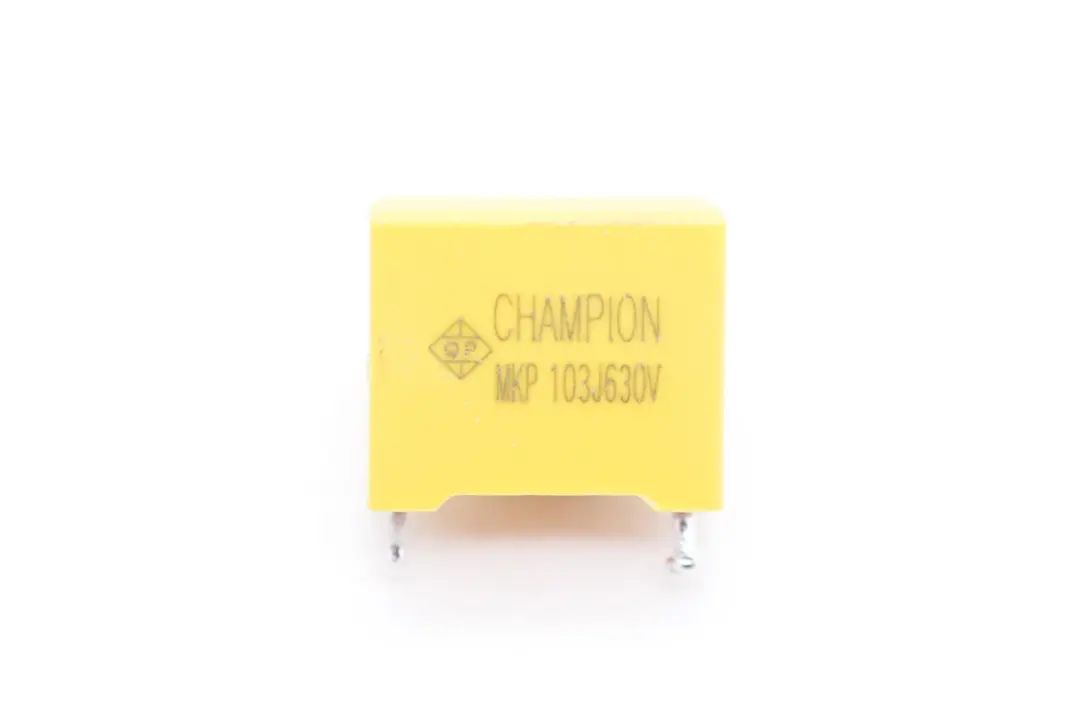

谐振电容来自全鹏电子，， ，，，规格为0.01μF 630V。。。 。。

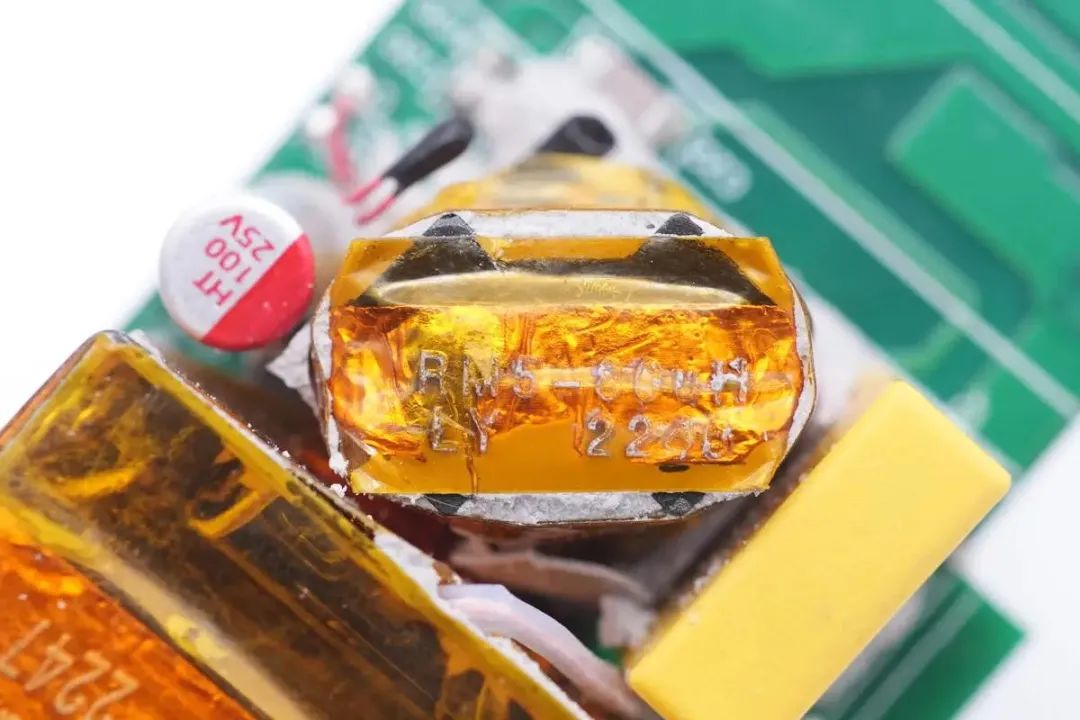

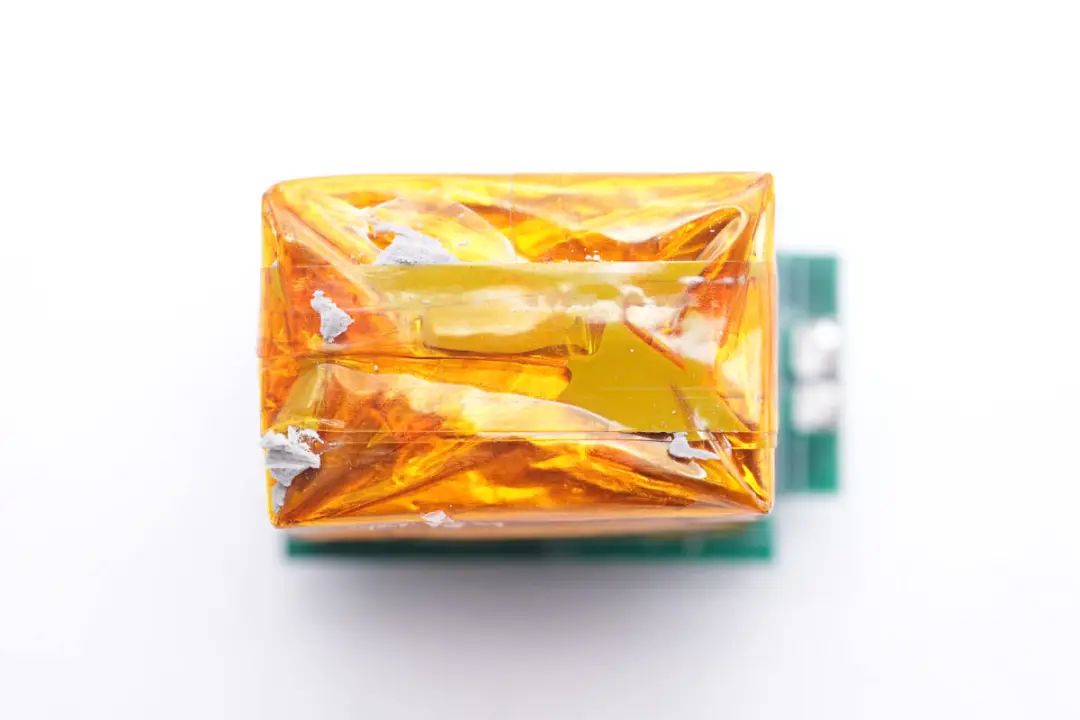

谐振电感特写，， ，，，缠绕高温胶带绝缘。。。 。。
变压器采用ATQ2413骨架，， ，，，严密缠绕胶带绝缘。。。 。。

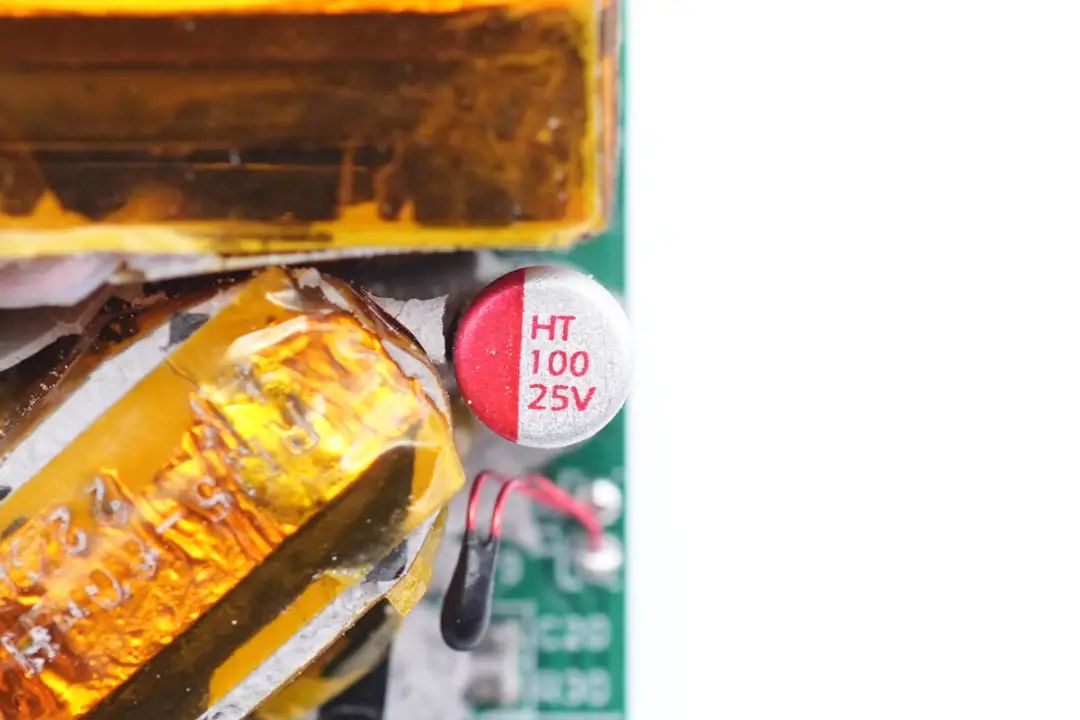

为主控芯片供电的滤波电容规格为100μF 25V。。。 。。

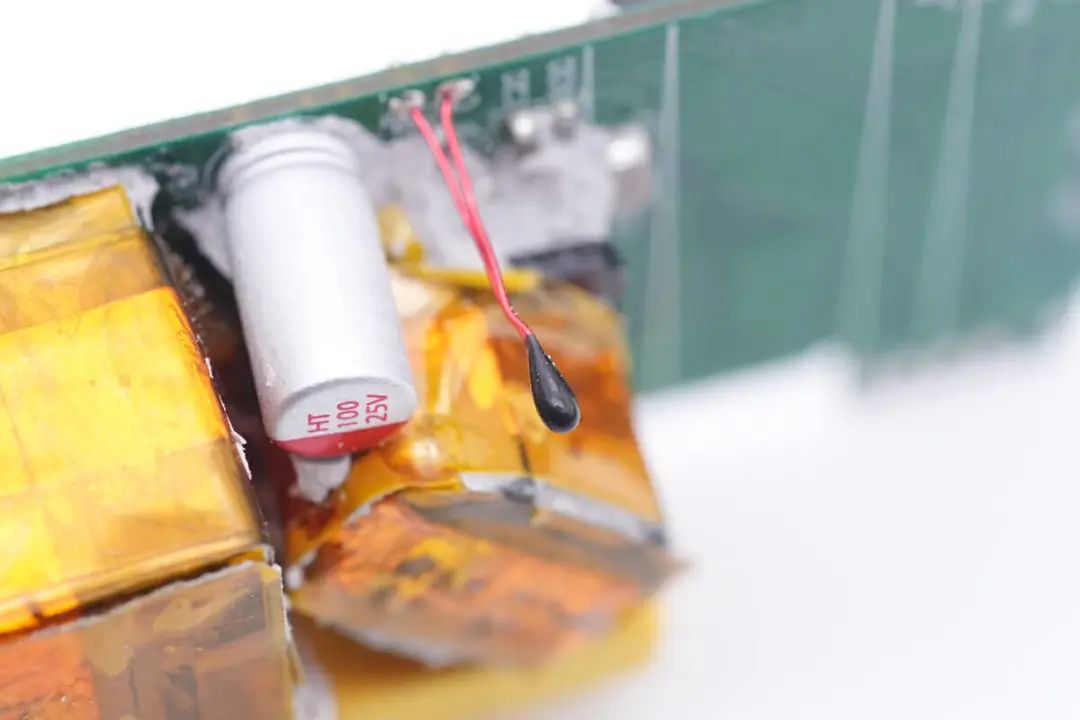

检测充电器内部温度的热敏电阻，， ，，，用于过热保�；；；；；；すδ堋�。。 。。

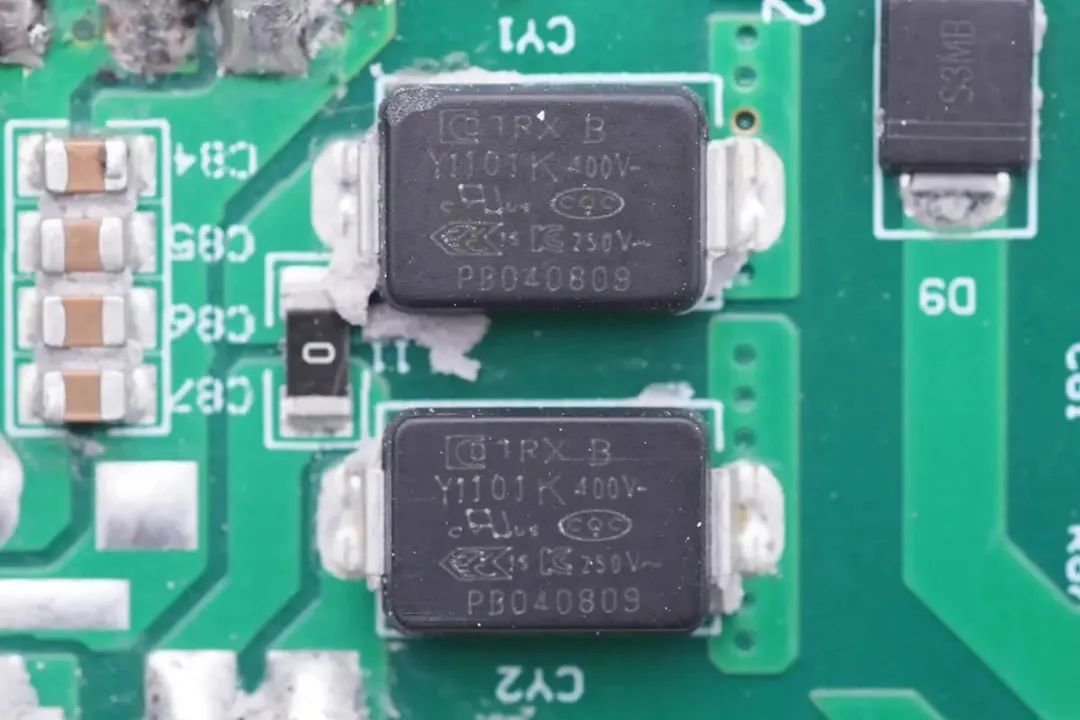

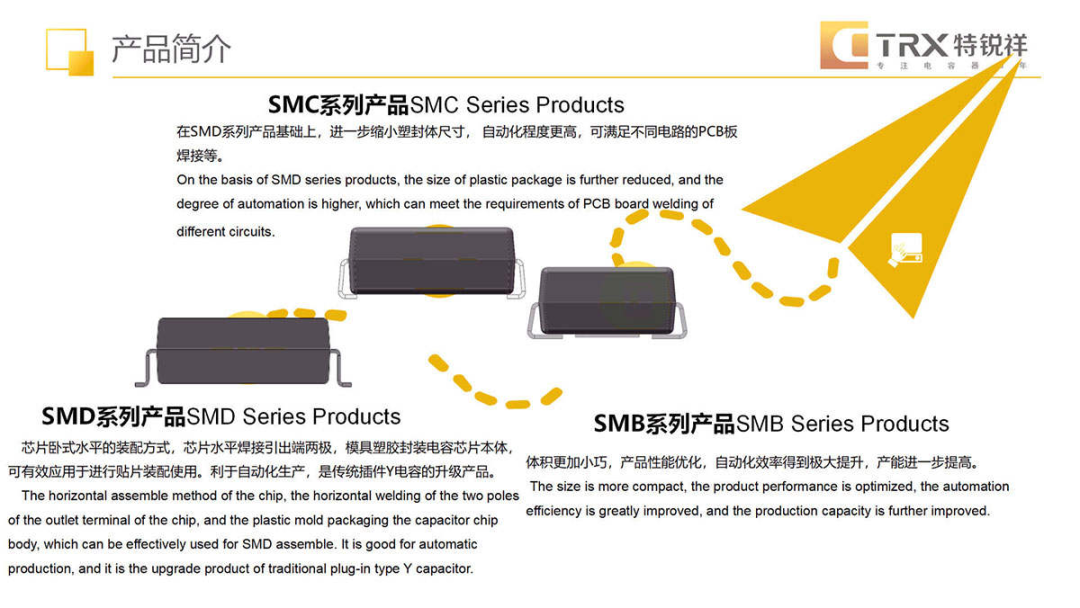

贴片Y电容来自四川特锐祥科技股份有限公司，， ，，，具有体积小、重量轻等特色，， ，，，非常适合应用于氮化镓快充这类高密度电源产品中，， ，，，料号TMY1101K。。。 。。
特锐祥专注于被动元器件的研发、生产及销售，， ，，，注册资本1亿元。。。 。。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，， ，，，TRX将致力于陶瓷材料的研究，， ，，，以拓展更多品类的应用，， ，，，为客户提供更多的解决方案。。。 。。
充电头网了解到，， ，，，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，， ，，，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，， ，，，性能获得客户一致认可。。。 。。

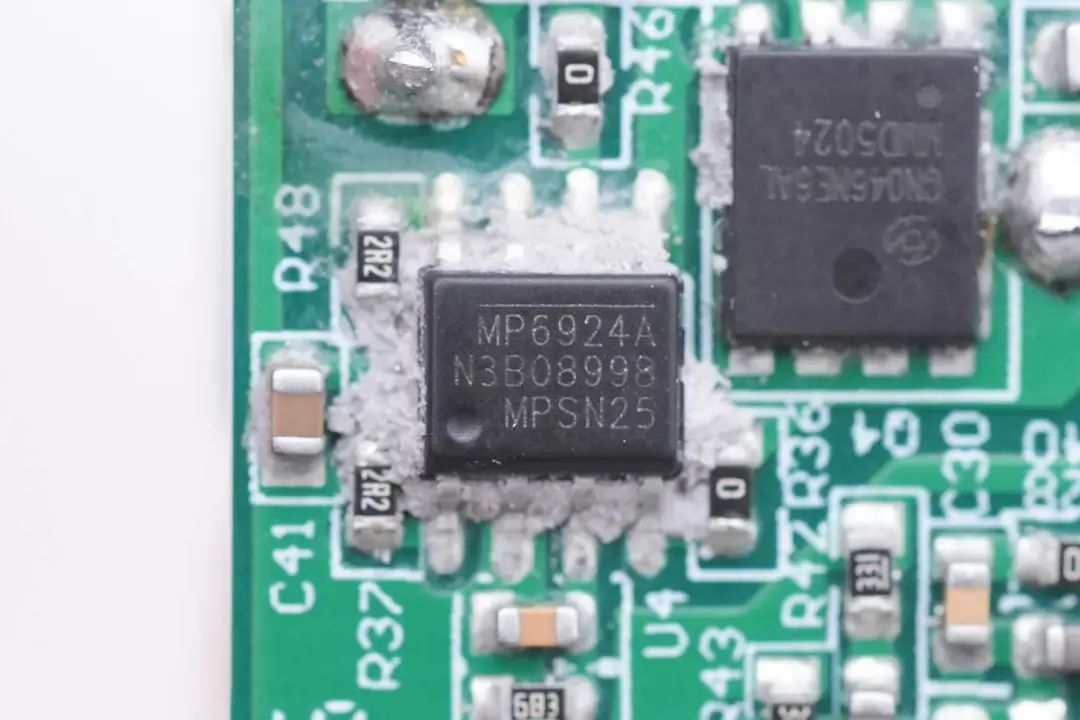

同步整流控制器来自MPS，， ，，，型号MP6924A，， ，，，是一颗LLC同步整流控制器，， ，，，具有更强的抗干扰度和快速关断功能，， ，，，可兼容CCM/DCM模式。。。 。。MP6924A内部集成了两个同步整流控制器，， ，，，分别用于LLC两个次级线圈输出的整流应用，， ，，，适用于LLC转换器同步整流应用。。。 。。

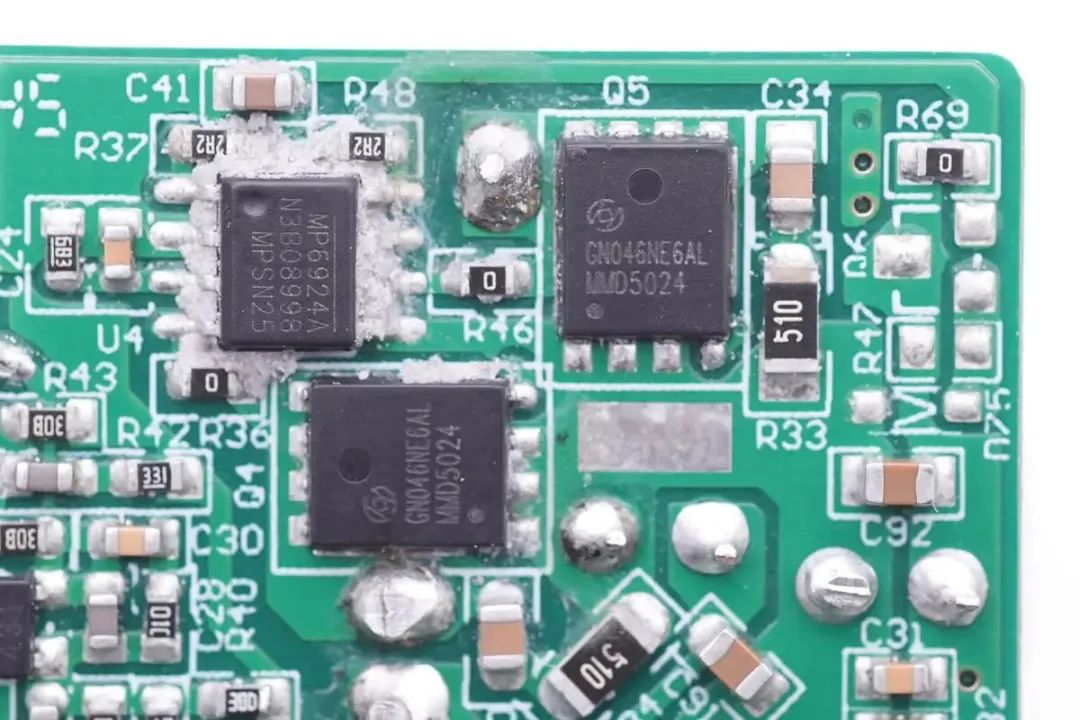

两颗同步整流管来自恒泰柯，， ，，，型号HGN046NE6AL，， ，，，NMOS，， ，，，耐压65V，， ，，，导阻3.8mΩ，， ，，，采用DFN5*6封装。。。 。。

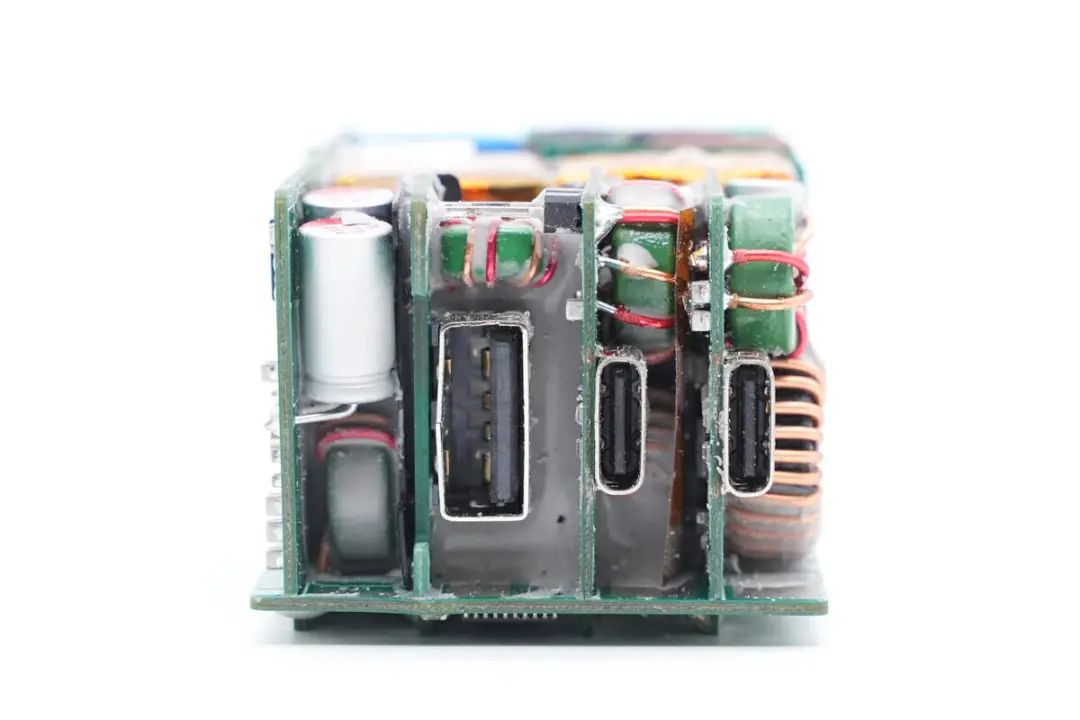

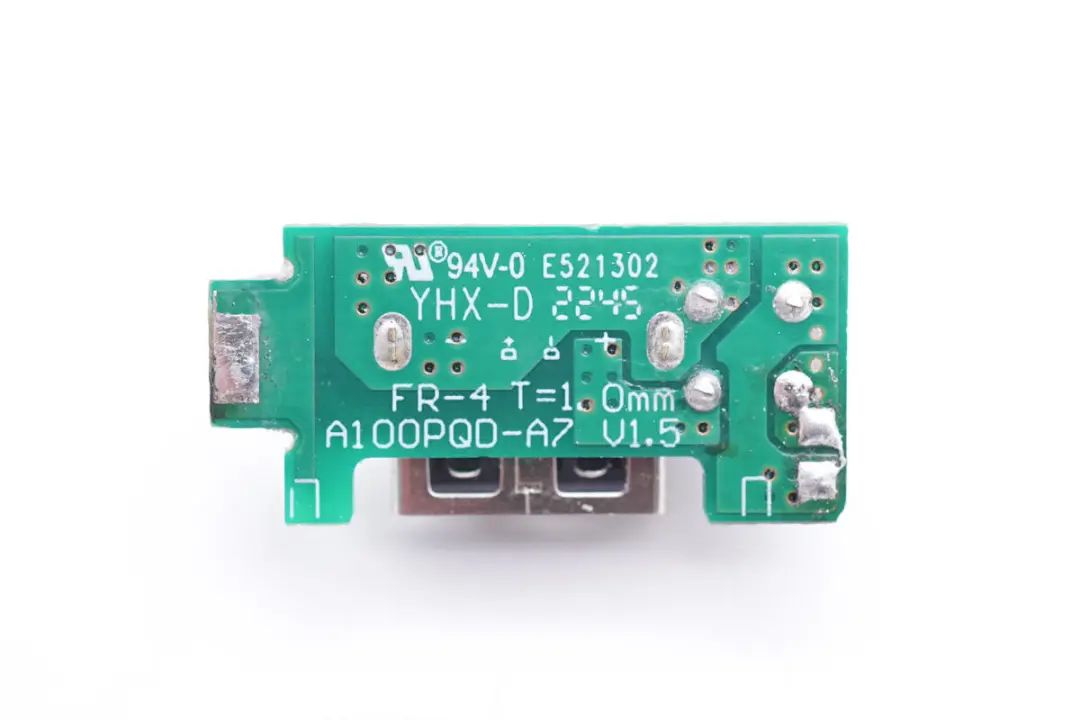

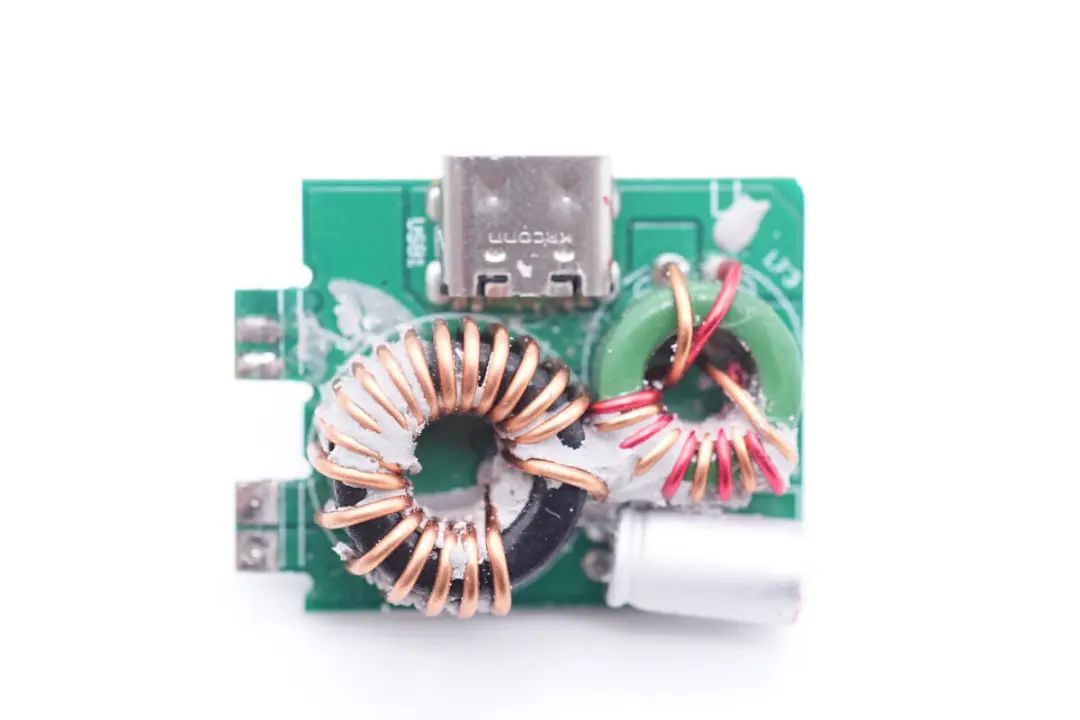

输出侧焊接滤波电容，， ，，，滤波电感。。。 。。USB-A和USB-C母座均焊接在垂直小板上，， ，，，小板上焊接降压电路。。。 。。
USB-C接口小板通过排针连接到USB-A接口小板。。。 。。

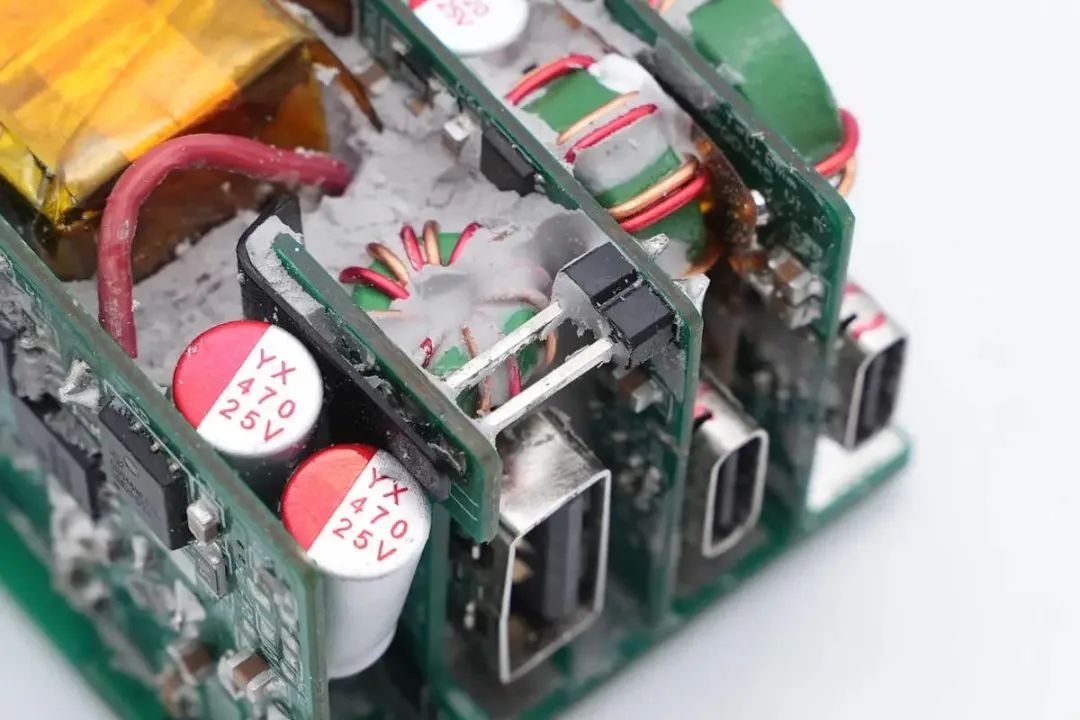

输出滤波固态电容来自97国际，， ，，，规格为470μF 25V，， ，，，两颗并联。。。 。。

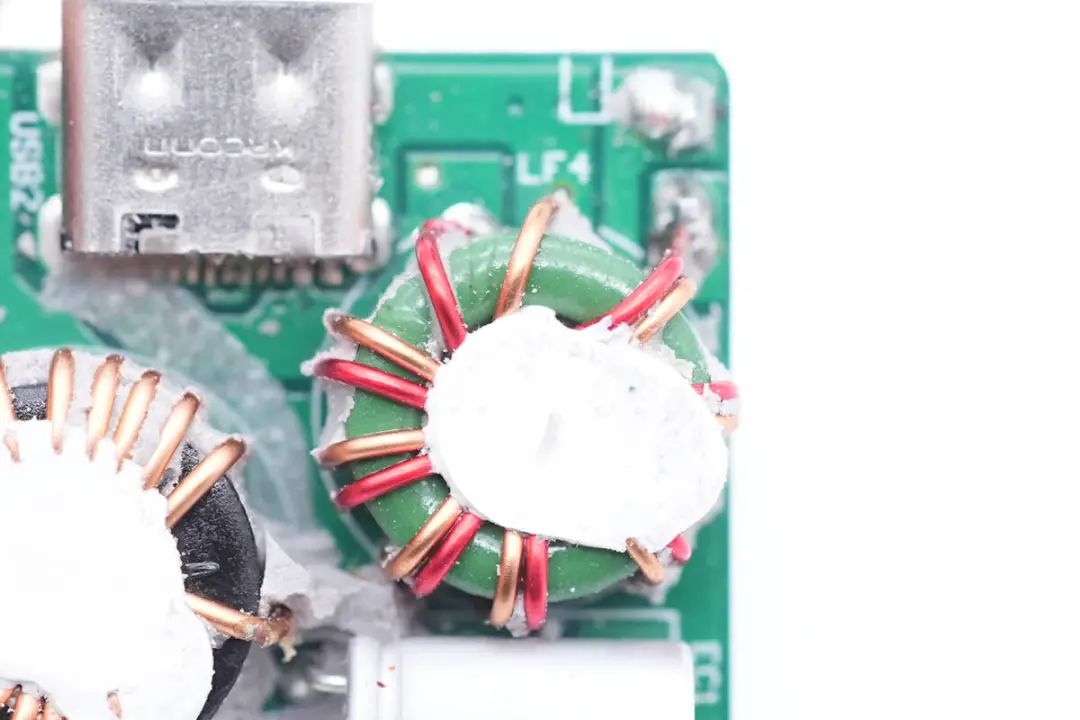

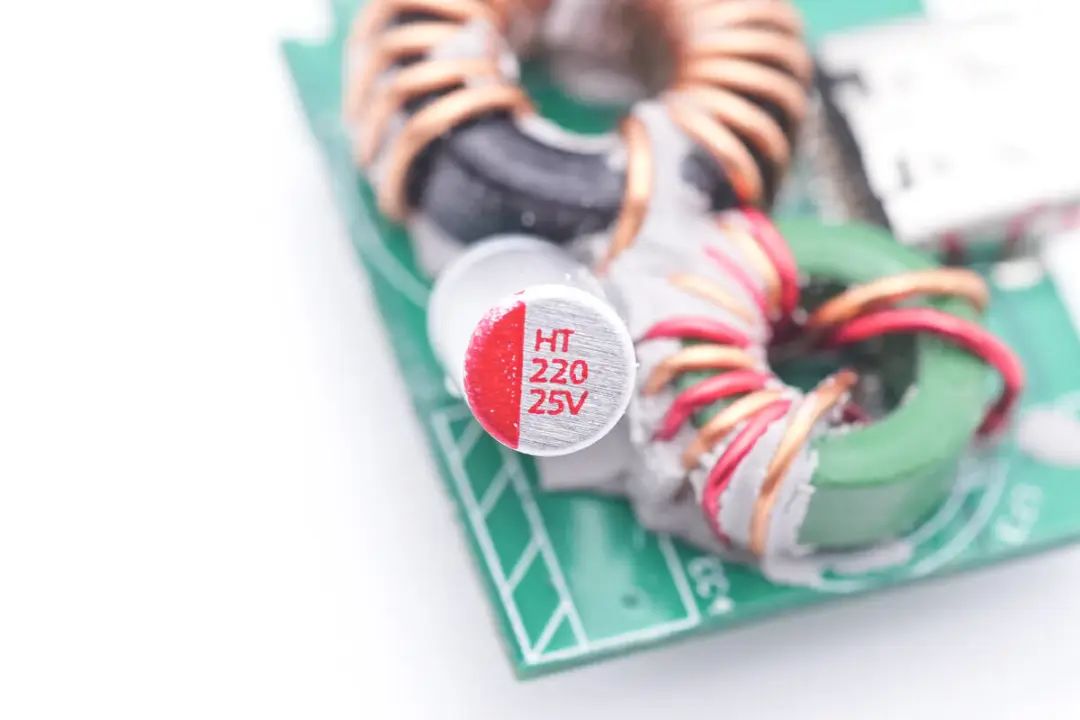

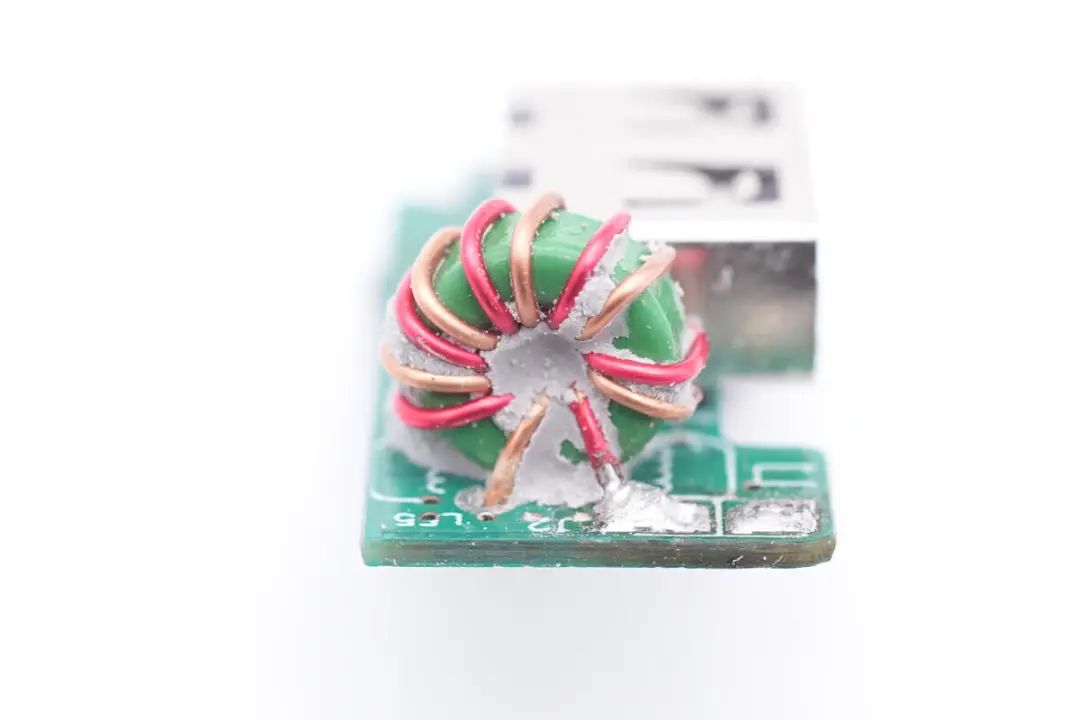

用于滤波的磁环电感，， ，，，使用双线绕制。。。 。。

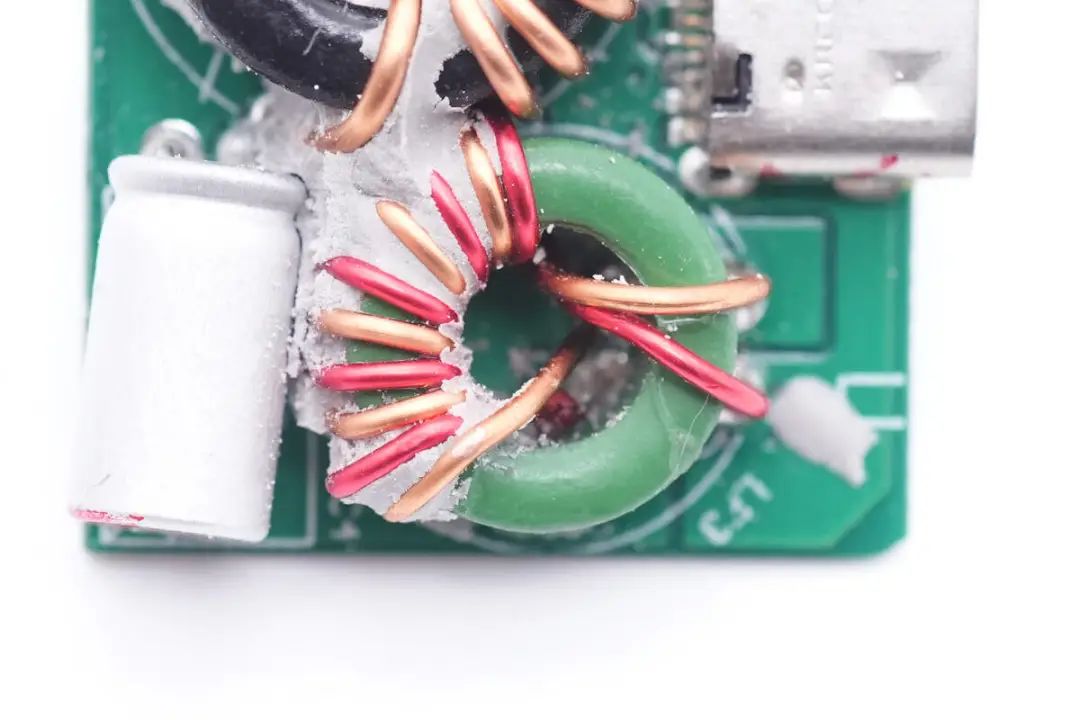

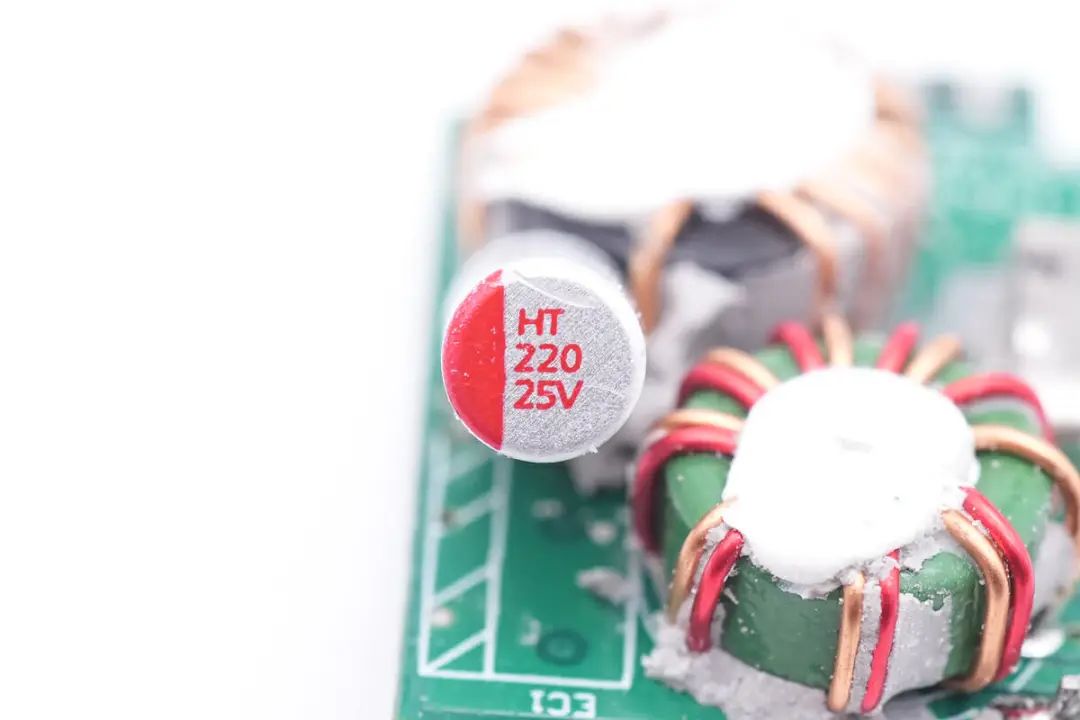

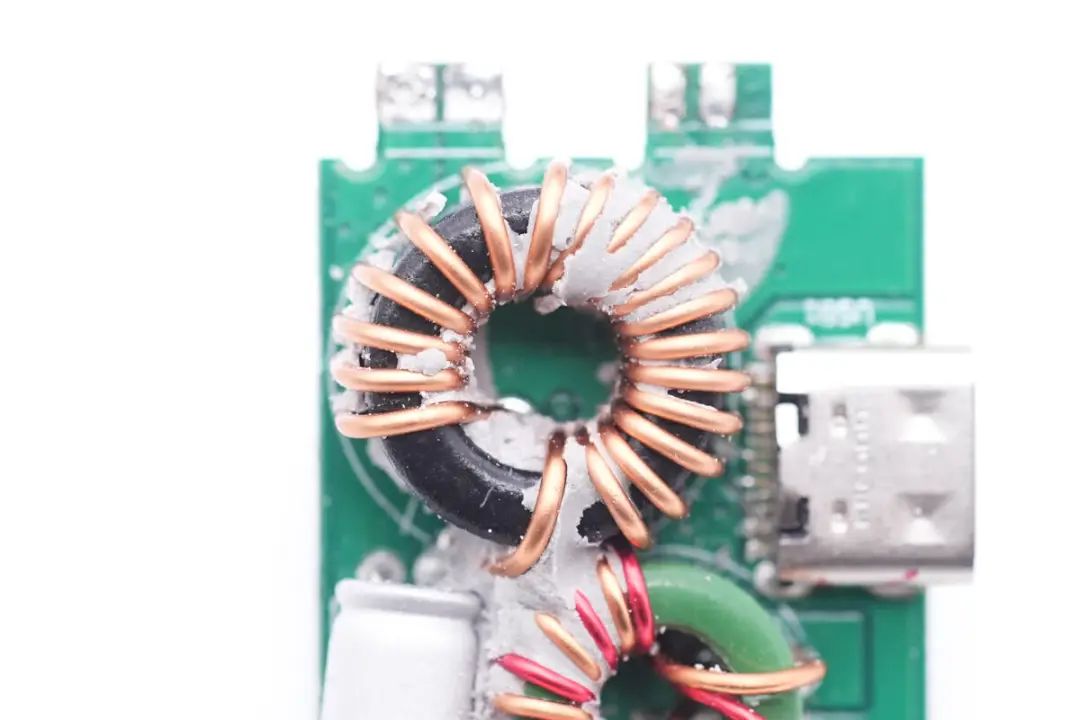

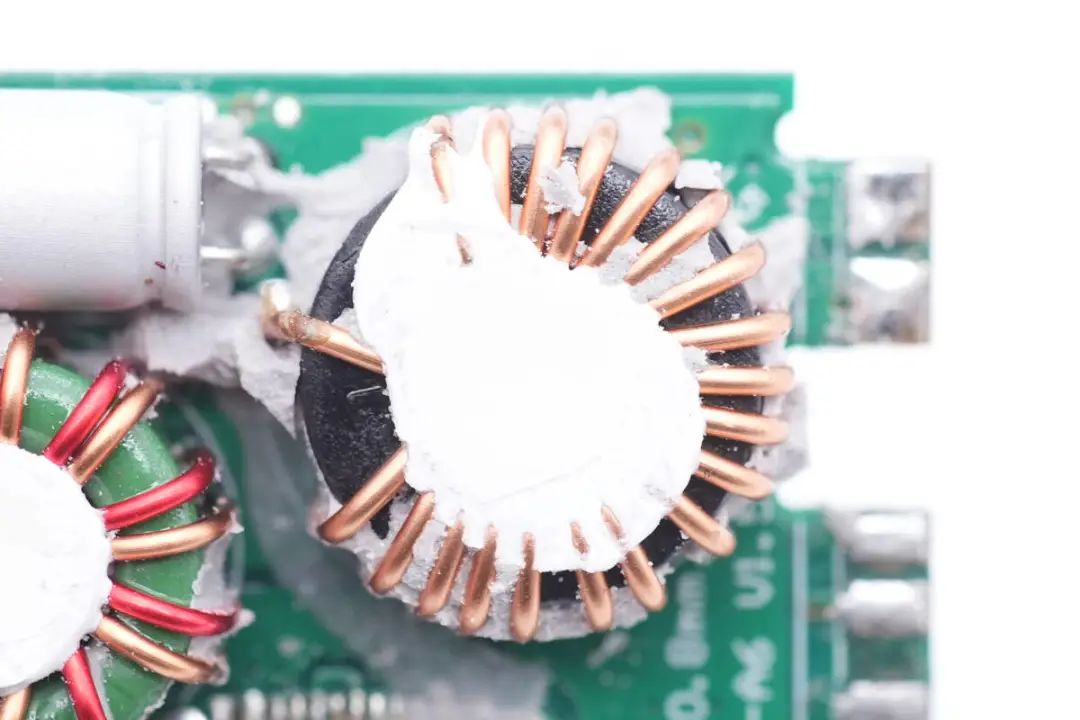

输出降压小板一面焊接磁环降压电感，， ，，，滤波磁环电感和输出滤波电容。。。 。。

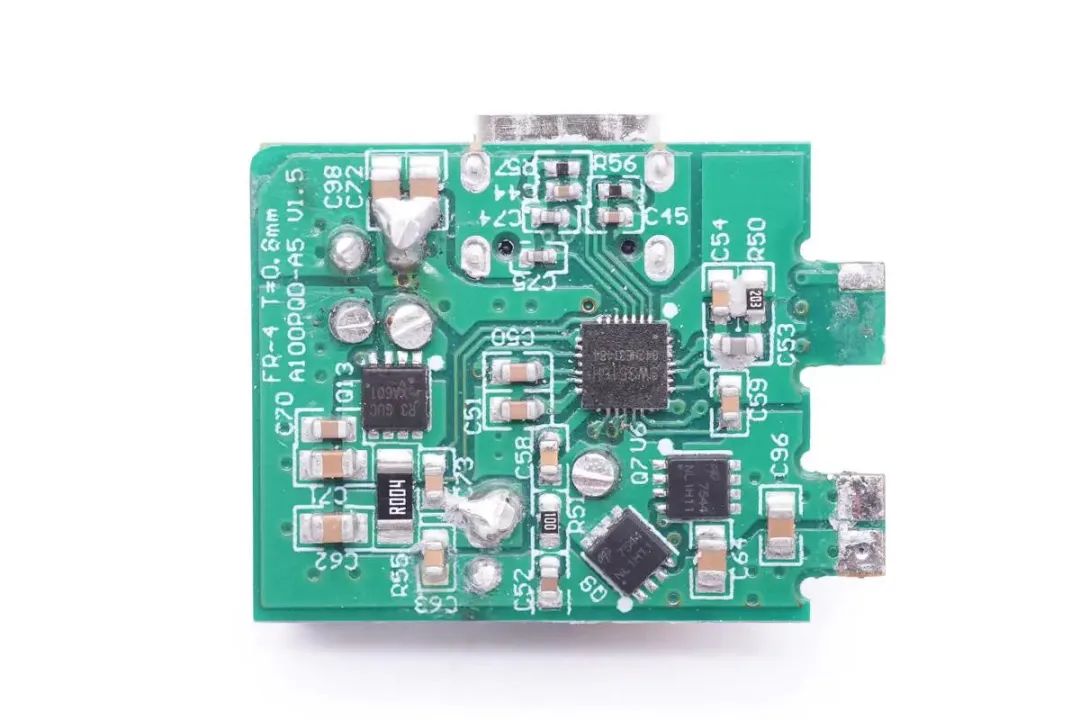

另一面焊接降压主控芯片，， ，，，降压开关管，， ，，，电流取样电阻和VBUS开关管。。。 。。

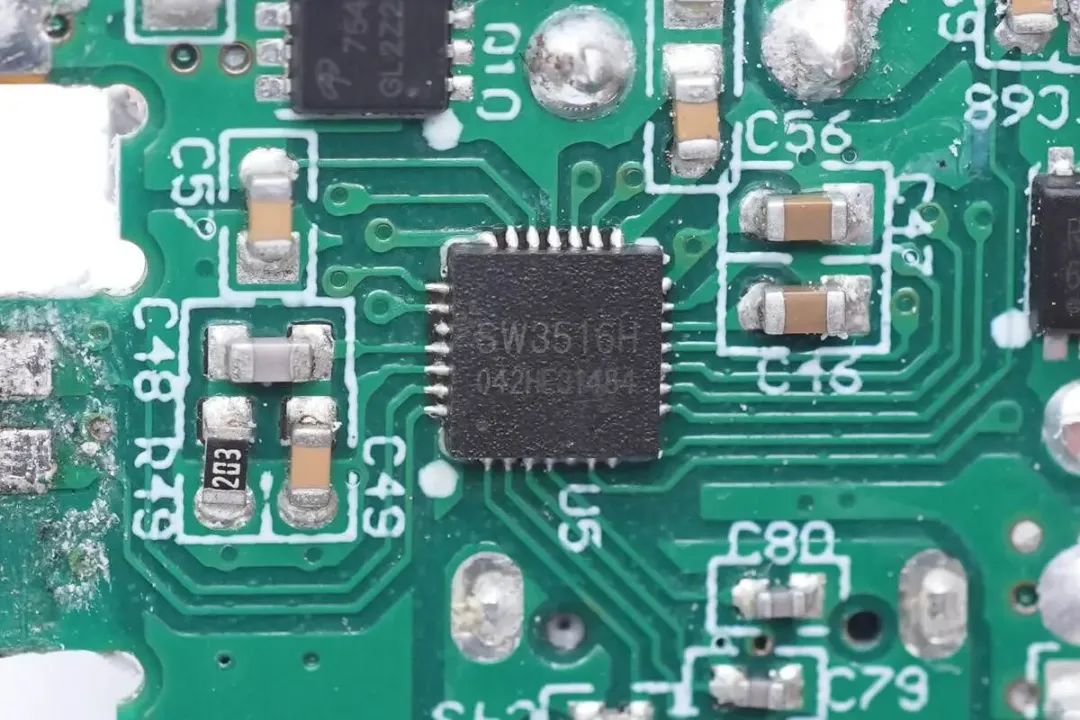

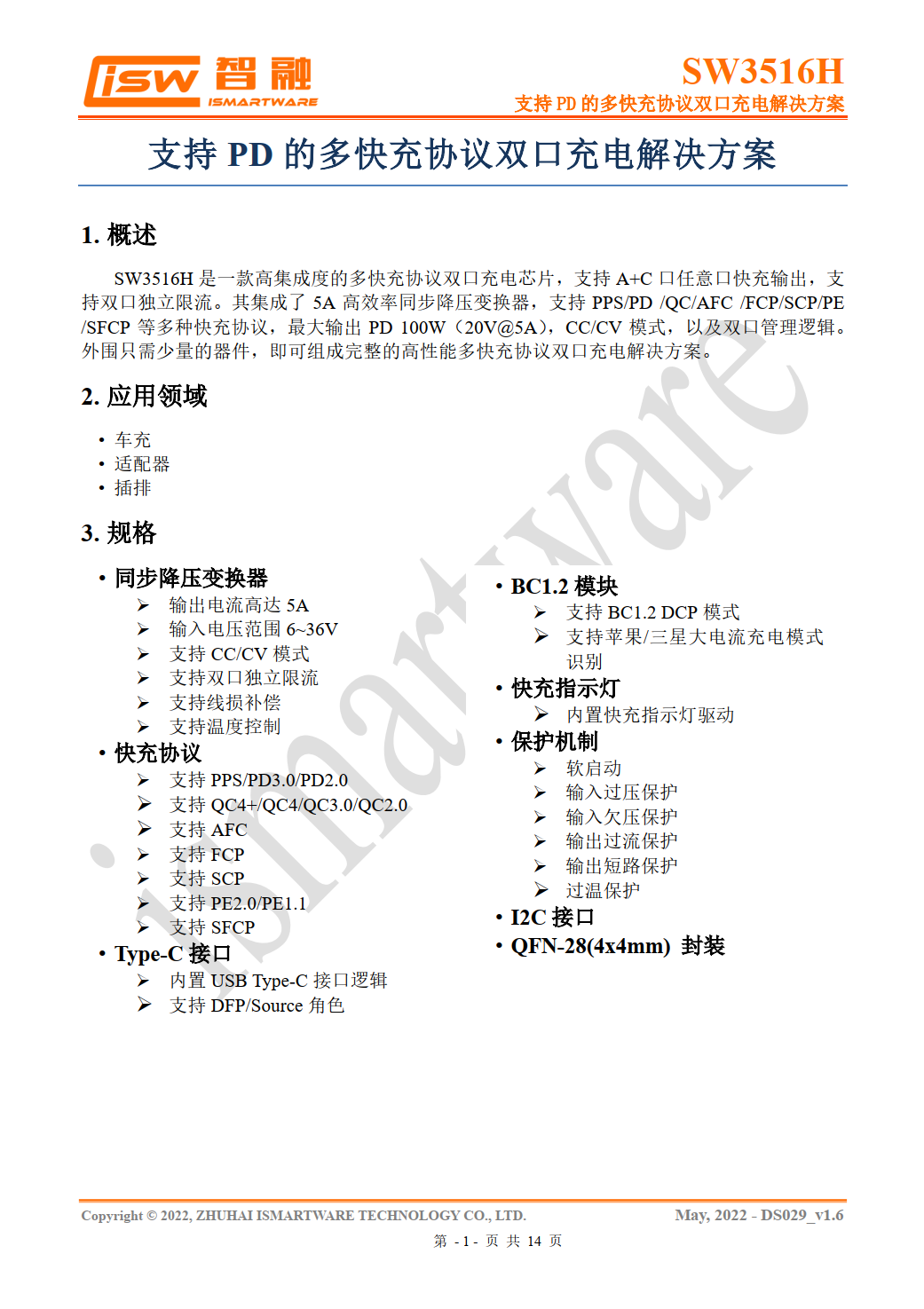

降压电路的主控芯片采用智融SW3516H，， ，，，用于进行降压控制和协议识别。。。 。。智融SW3516H是一款高集成度的多快充协议双口充电芯片，， ，，，支持A+C口任意口快充输出，， ，，，支持双口独立限流。。。 。。
SW3516H集成了5A 高效率同步降压变换器。。。 。。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，， ，，，最大输出PD 100W，， ，，，CC/CV模式，， ，，，以及双口管理逻辑。。。 。。外围只需少量的器件，， ，，，即可组成完整的高性能多快充协议双口充电解决方案。。。 。。
充电头网通过拆解发现，， ，，，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，， ，，，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。。。 。。

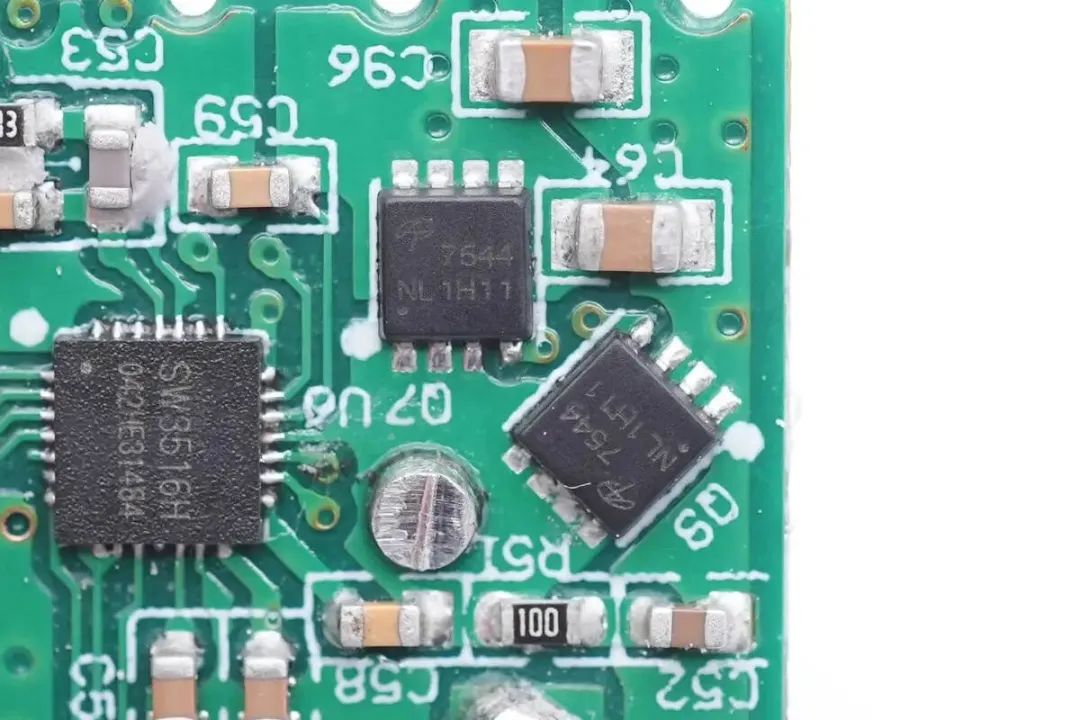

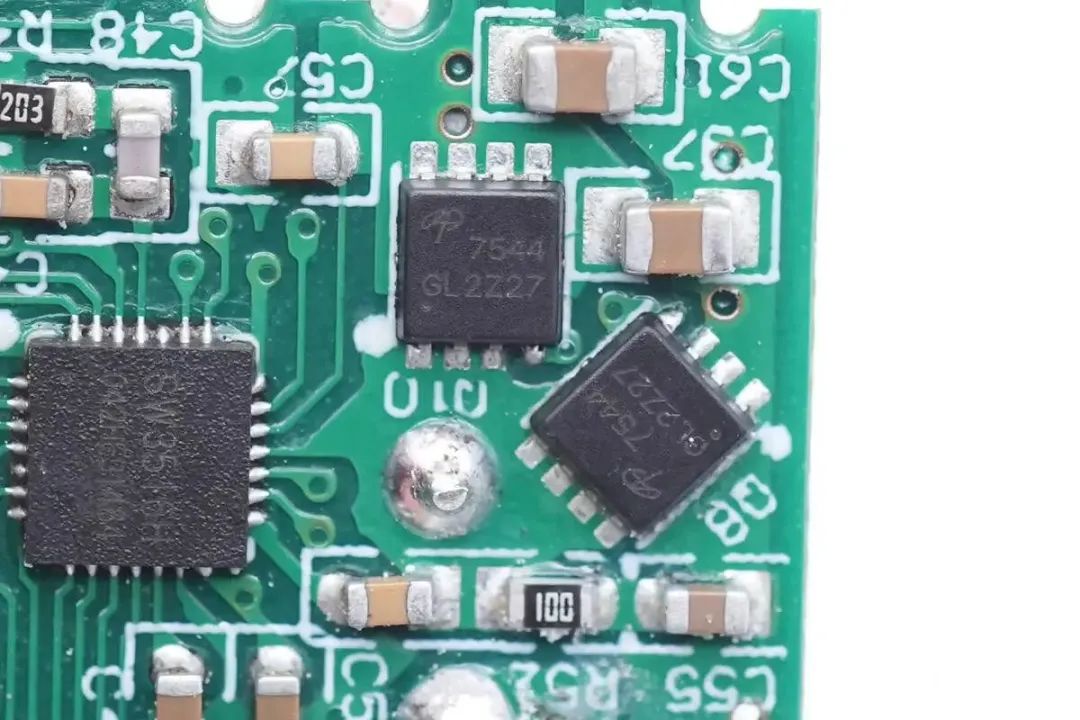

搭配使用的同步降压管来自万代半导体，， ，，，型号AON7544，， ，，，NMOS，， ，，，耐压30V，， ，，，导阻4.1mΩ，， ，，，采用DFN3*3封装。。。 。。

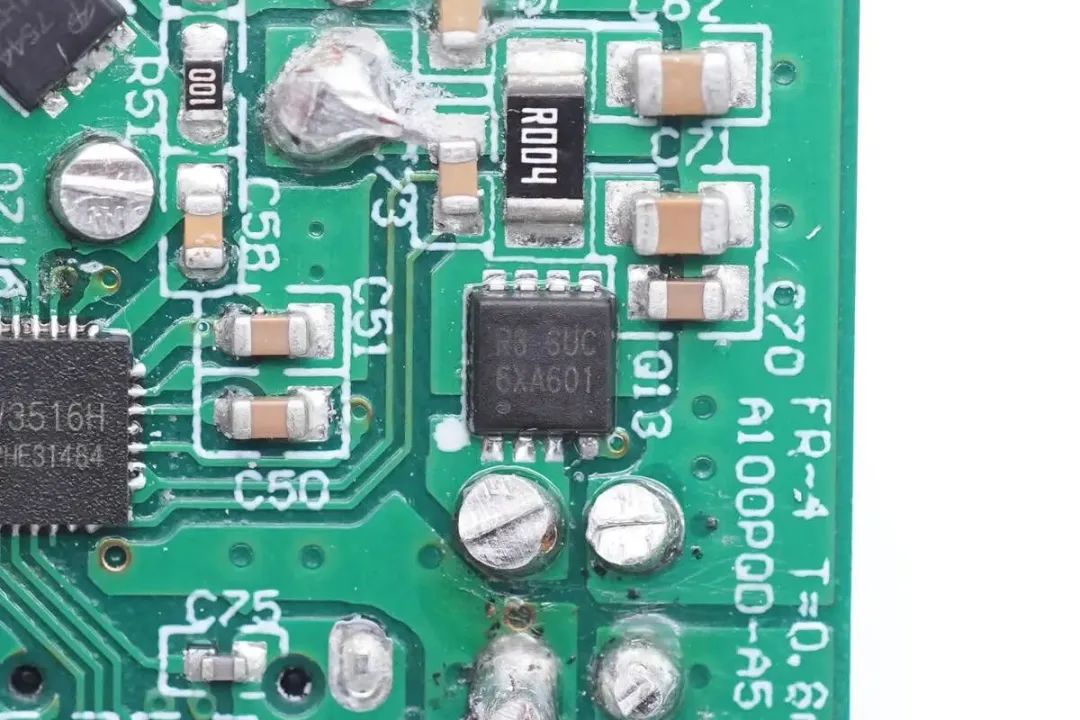

VBUS开关管丝印R3，， ，，，采用PDFN3*3封装。。。 。。

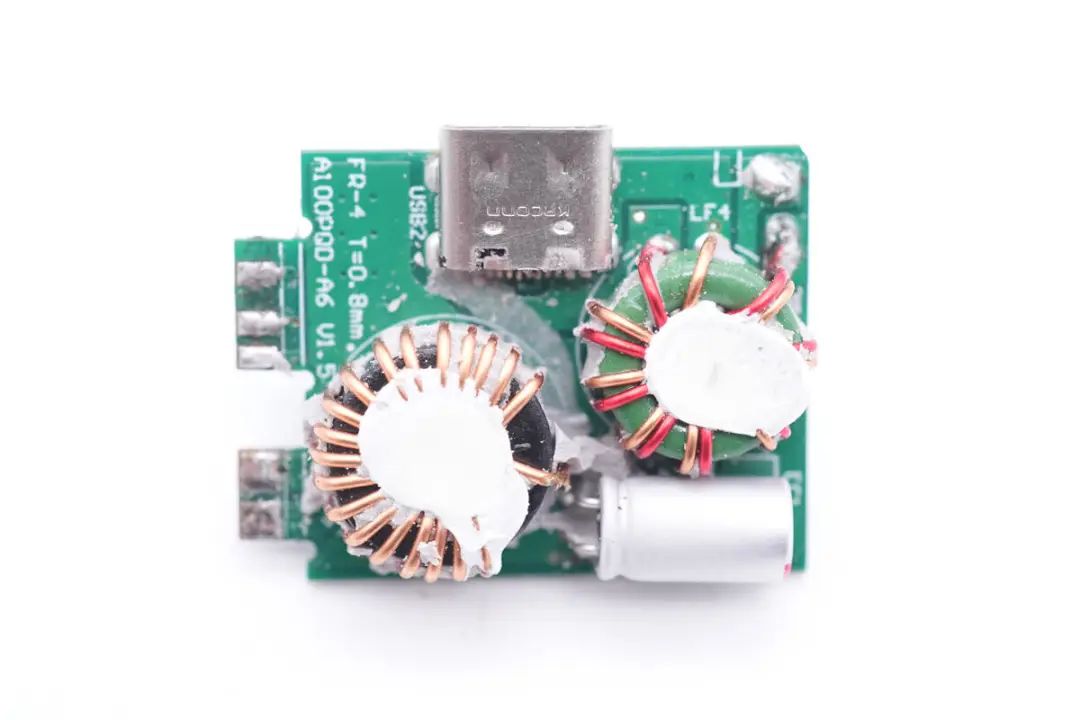

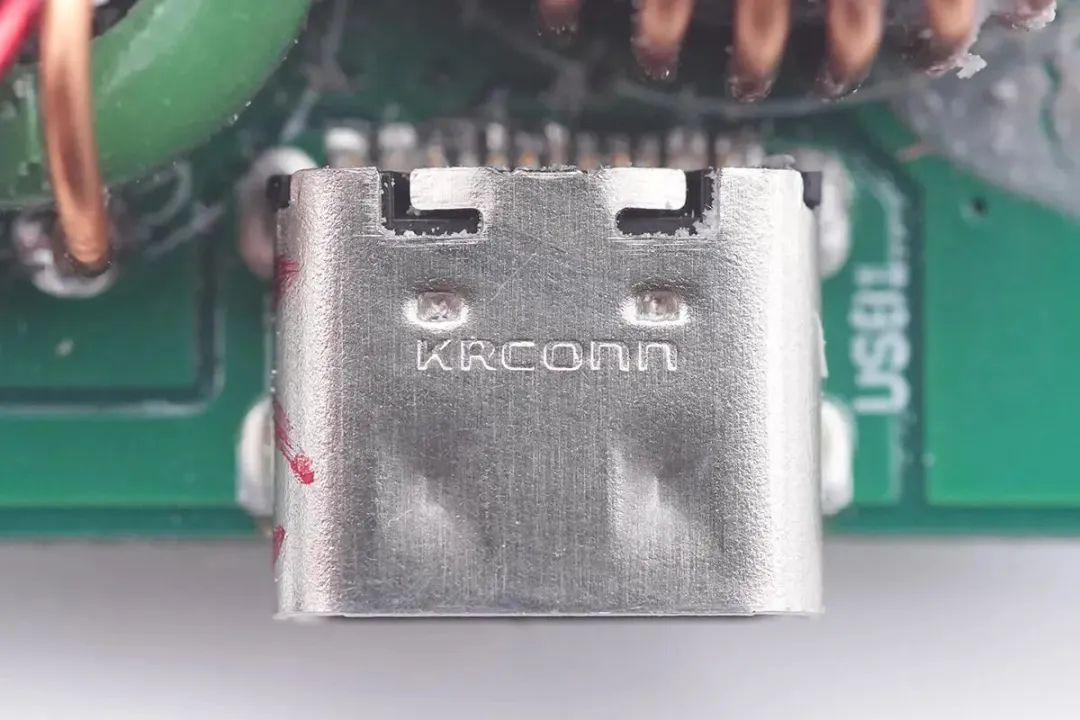

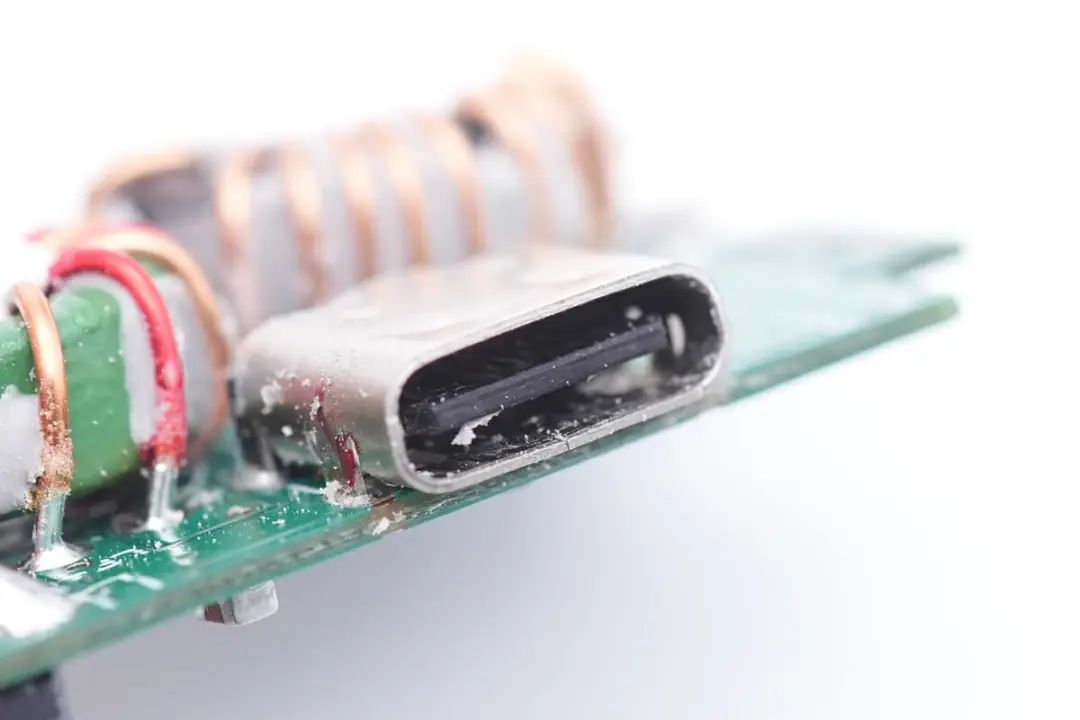

USB-C母座金属壳上有KRCONN字样，， ，，，表明母座来自精� ？？？？？？？萍肌�。。 。。
USB-C母座采用过孔焊接固定，， ，，，黑色胶芯不露铜。。。 。。

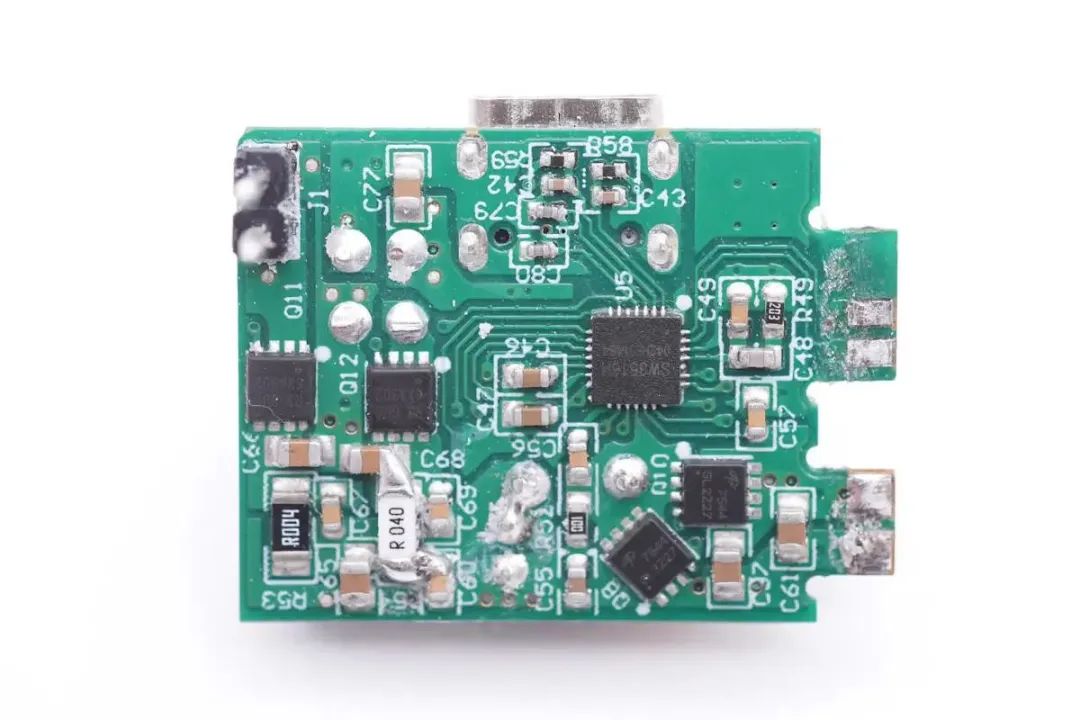

背面同样采用智融SW3516H搭配降压开关管的设计，， ，，，这块小板同时负责USB-C和USB-A口输出，， ，，，VBUS开关管使用两颗。。。 。。

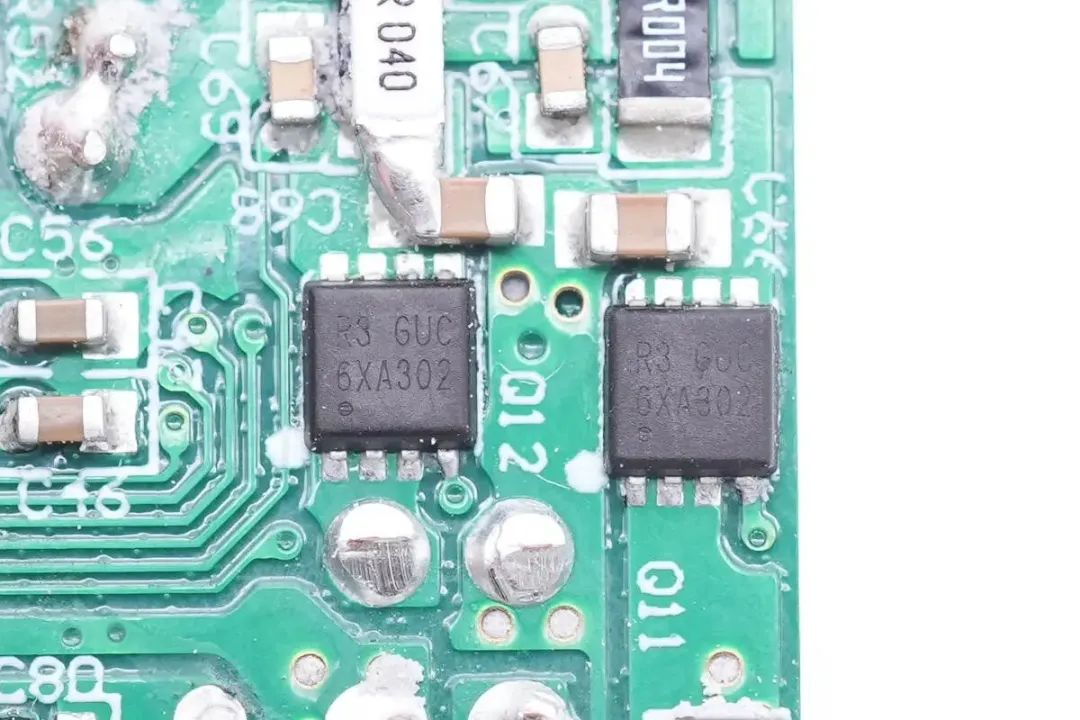

VBUS开关管丝印R3，， ，，，两颗分别对应USB-C和USB-A接口。。。 。。
USB-C母座采用过孔焊接固定，， ，，，黑色胶芯不露铜。。。 。。

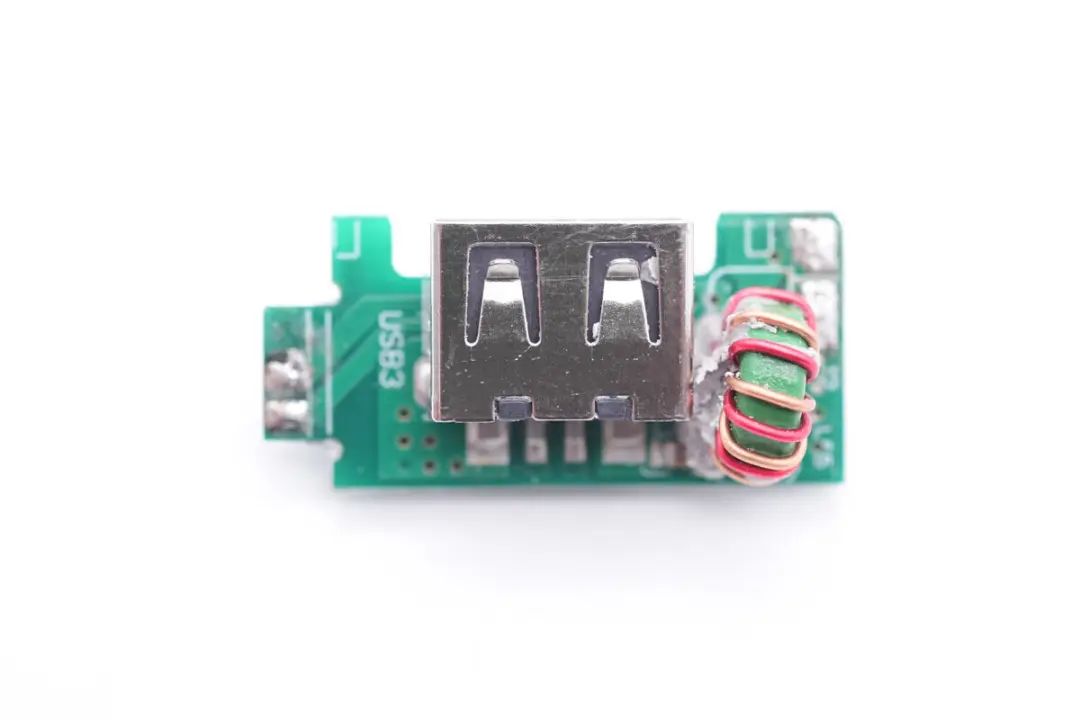

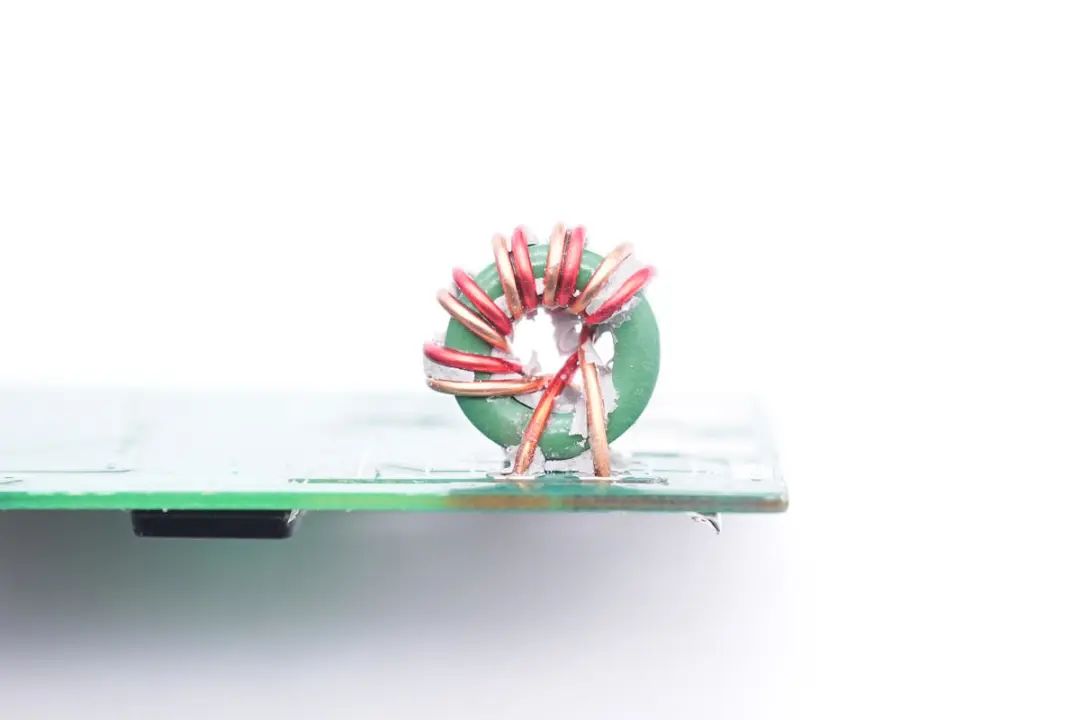

USB-A母座焊接在垂直小板上，， ，，，右侧焊接滤波磁环电感。。。 。。
通过背面的走线，， ，，，USB-A母座供电由连接的排针提供。。。 。。

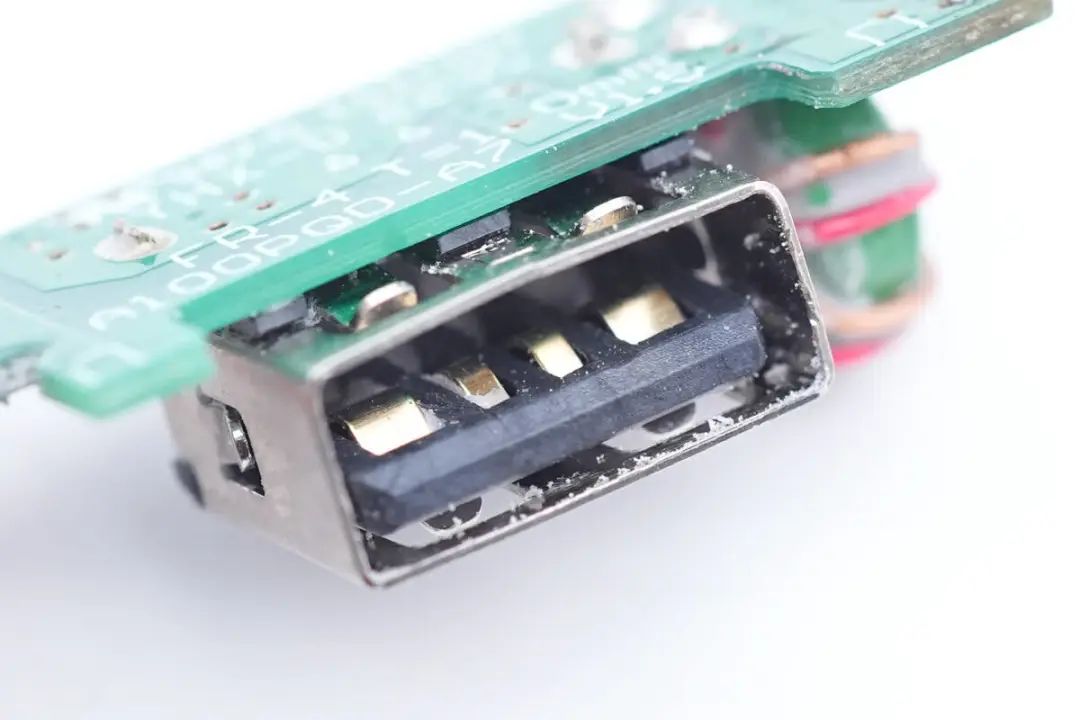

USB-A母座采用黑色胶芯，， ，，，正负极加宽设计。。。 。。
一颗无标MCU用于接口功率自动分配控制。。。 。。
华硕这款100W氮化镓充电器采用白色长条形机身设计，， ，，，配备折叠插脚，， ，，，便于携带和收纳，， ，，，充电器具备2C1A三输出接口，， ，，，单口输出时支持100W功率输出，， ，，，双口同时使用时支持65+30W输出，， ，，，可满足日常手机和笔记本电脑同时充电需求，， ，，，十分实用。。。 。。
充电头网通过拆解了解到，， ，，，这款充电器内部采用PFC+LLC+DC-DC的架构设计，， ，，，PFC和LLC开关管均采用英诺赛科INN650DA260A氮化镓开关管，， ，，，配合泰科天润碳化硅二极管整流，， ，，，输出使用两颗恒泰柯的低压MOS管用于同步整流，， ，，，电源初级主控芯片和同步整流控制器均来自MPS芯源半导体。。。 。。
开关电源采用固定电压输出，， ，，，输出采用二次降压电路，， ，，，分别使用两路智融SW3516H降压输出，， ，，，实现三路快充输出。。。 。。充电器高压滤波电容来自蓝宝石，， ，，，输出全部采用固态电容滤波，， ，，，PCBA� ？？？？？？？椴捎枚嗫镻CB焊接组成，， ，，，充分利用内部空间，， ，，，整体设计紧凑，， ，，，空间利用率非常高。。。 。。
