拆解报告：欧陆通24W DC电源适配器
97国际电子 更新时间：2023-08-03 10:15:39
充电头网拿到了欧陆通一款12V的适配器，，， ，，， ，，这款适配器采用可更换插脚设计，，， ，，， ，，满足不同国家的出货需求。 。。。。。。适配器支持100-240V输入，，， ，，， ，，输出为12V2A，，， ，，， ，，根据输出功率来判断应该用于移动硬盘或者监控设备等。 。。。。。。下面就带来这款适配器的拆解，，， ，，， ，，看看内部做工和用料。 。。。。。。
此前充电头网还拆解过欧陆通65W USB-C电源适配器、欧陆通100W双USB-C氮化镓充电器、欧陆通65W USB-C电源适配器等产品，，， ，，， ，，欢迎查阅。 。。。。。。

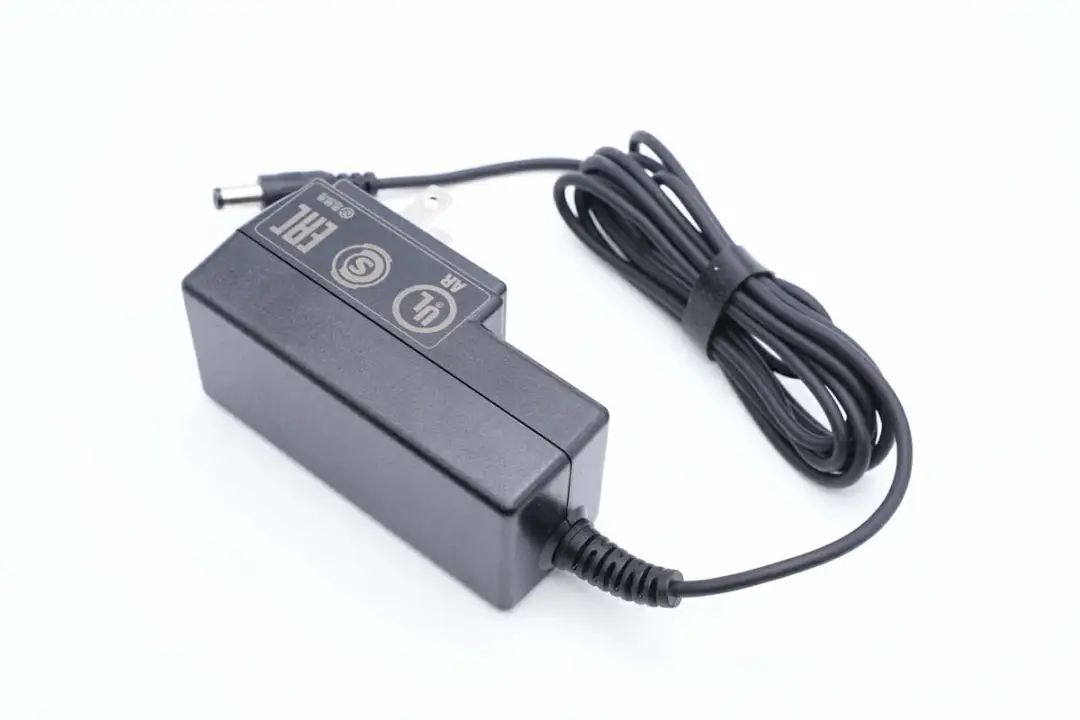

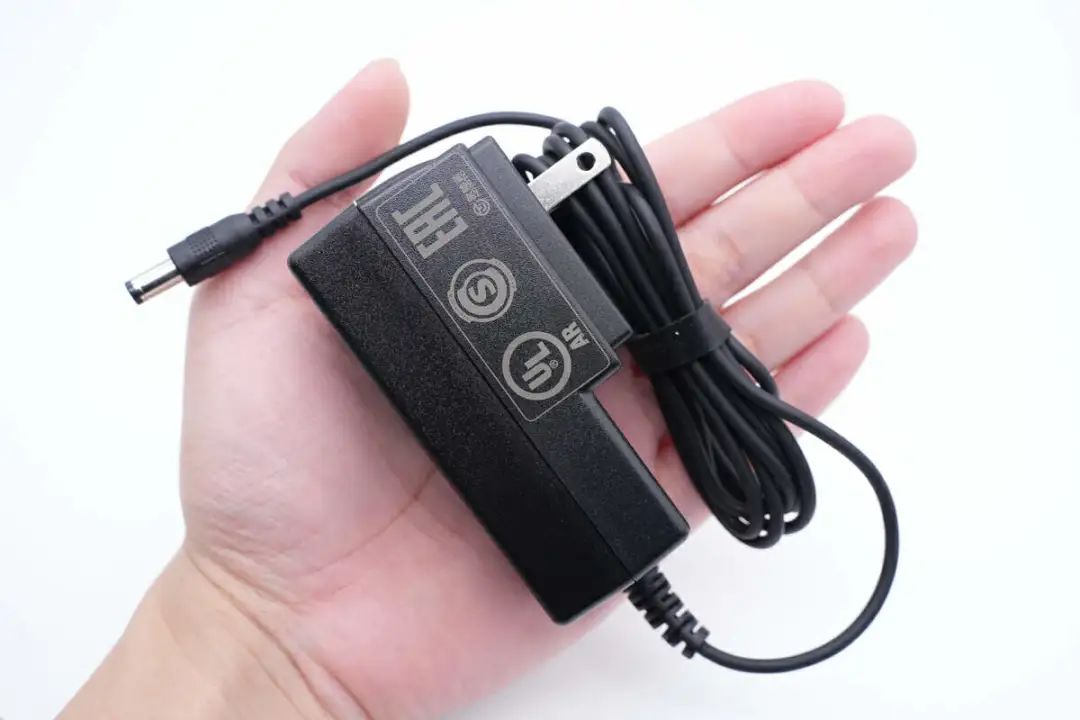

适配器为7字造型设计，，， ，，， ，，插脚部分略微凸出，，， ，，， ，，机身外壳磨砂抗指纹，，， ，，， ，，边角过渡圆润。 。。。。。。

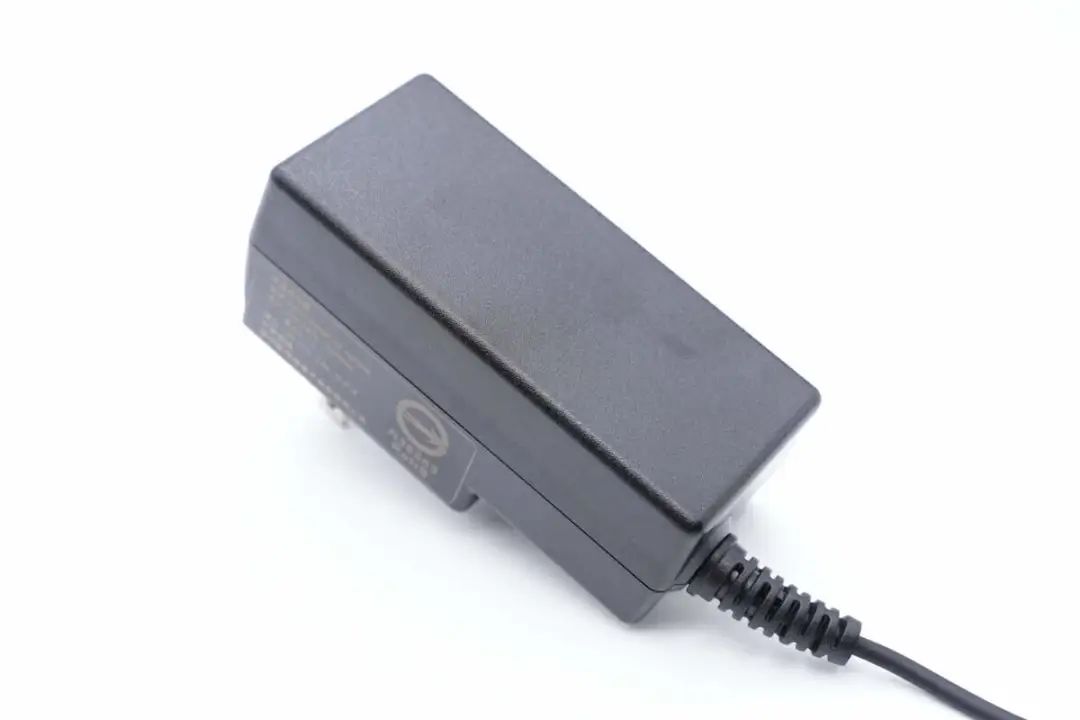

适配器机身比较长，，， ，，， ，，做了竖插设计，，， ，，， ，，使用时不会霸占排插，，， ，，， ，，这点好评。 。。。。。。

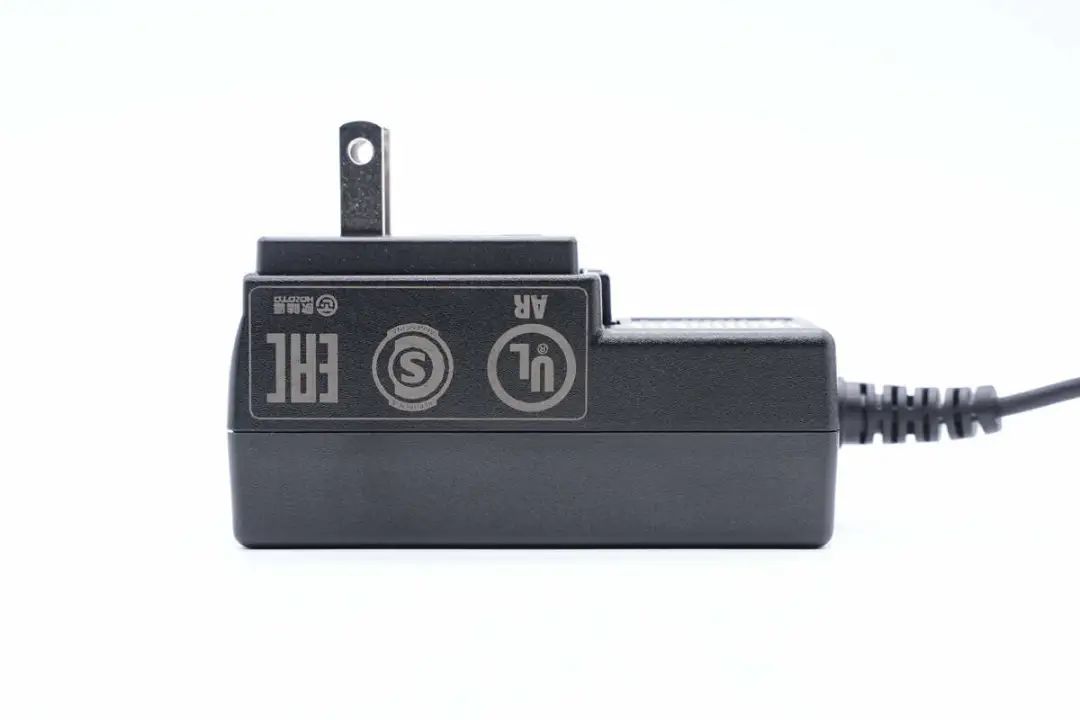

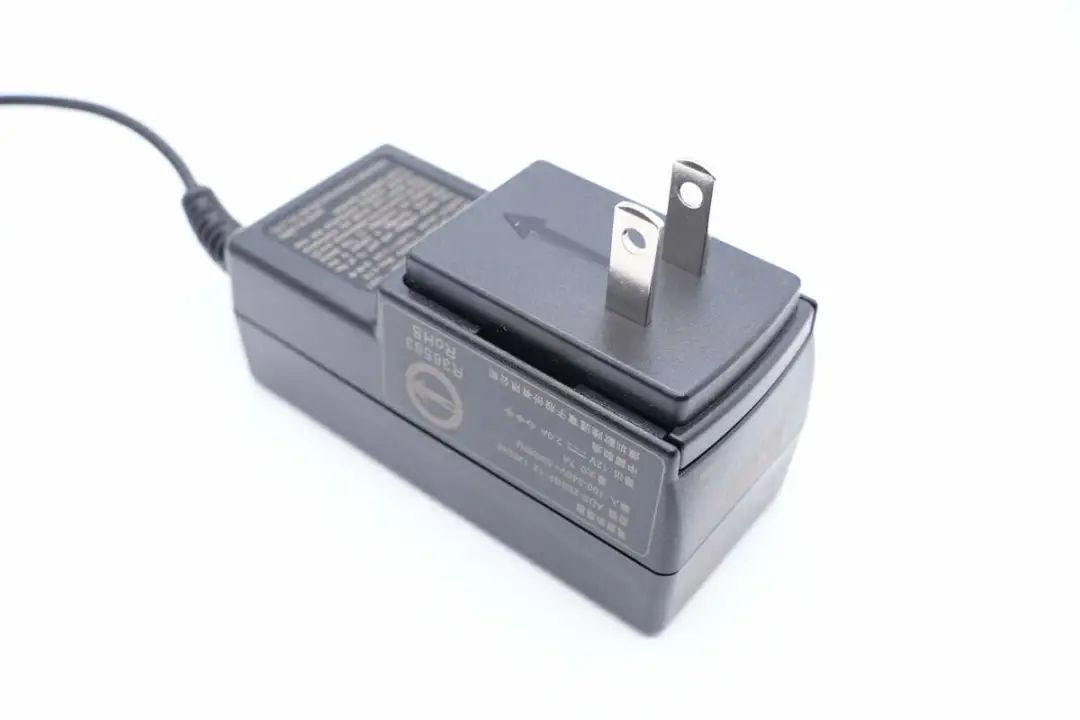

适配器配备固定美规插脚，，， ，，， ，，虽凸起但做了可拆卸设计。 。。。。。。

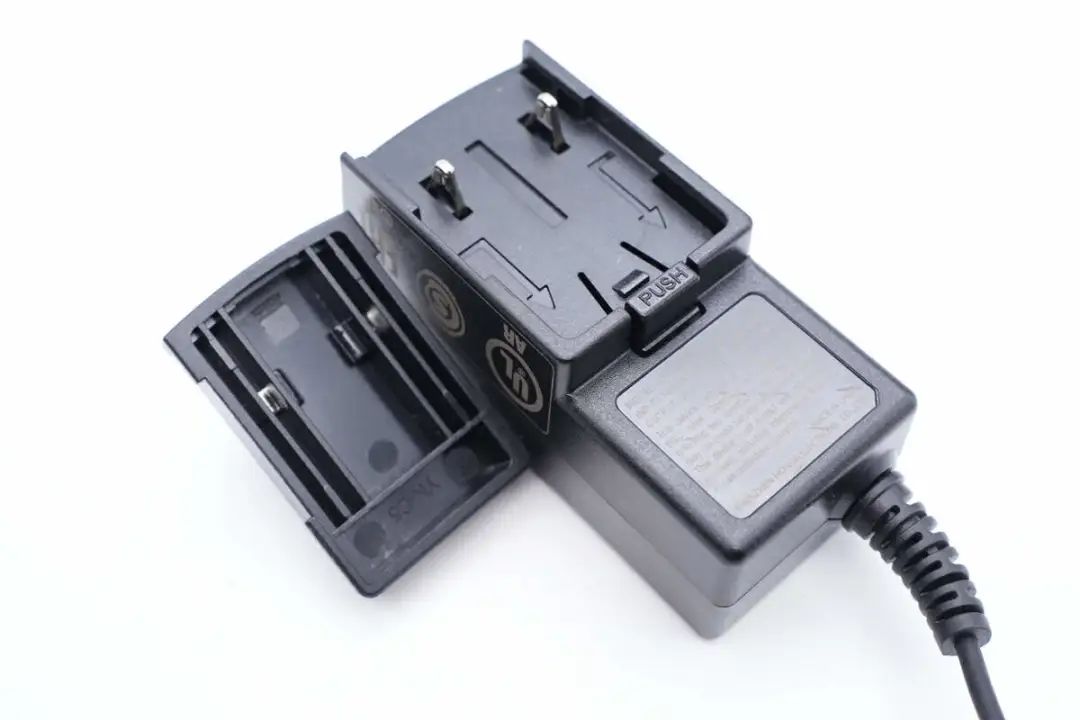

外壳上有PUSH字样提示，，， ，，， ，，按压即可拆下插脚，，， ，，， ，，卡扣固定设计。 。。。。。。

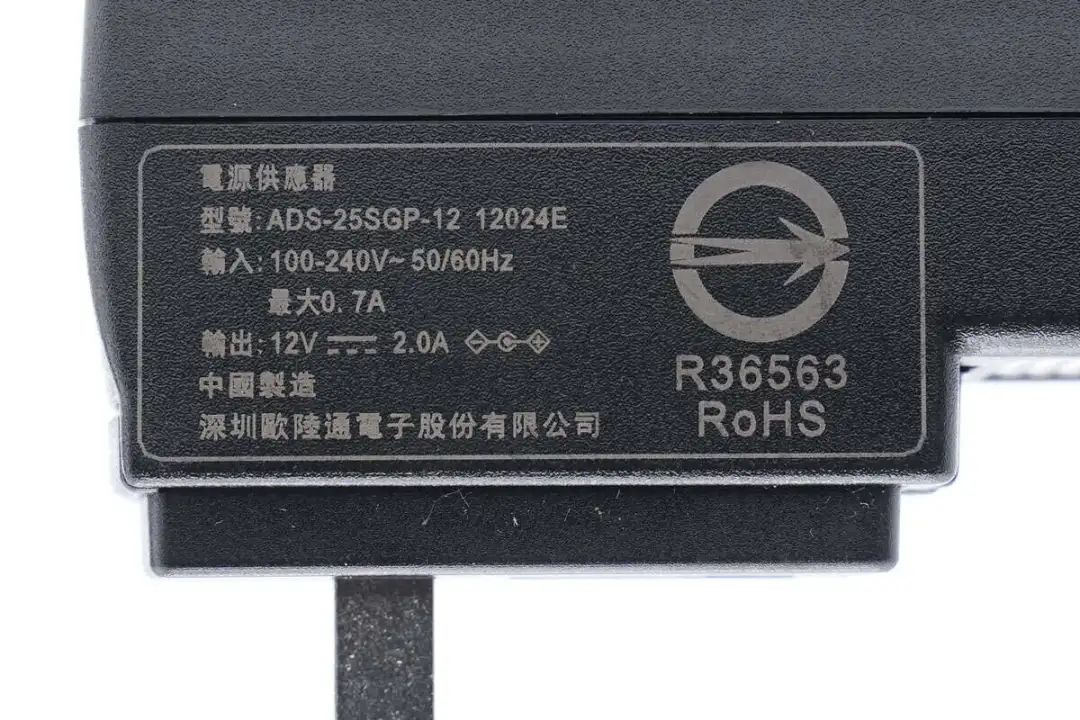

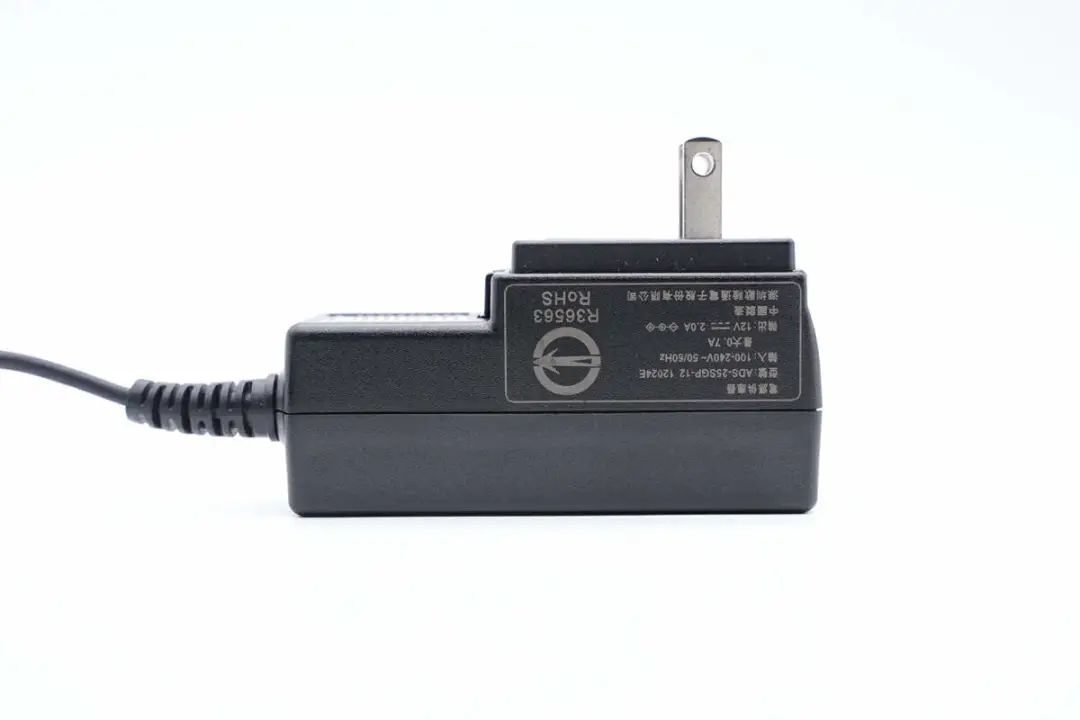

适配器型号ADS-25SGP-12 12024E，，， ，，， ，，支持100-240V~50/60Hz 0.7A MAX输入，，， ，，， ，，以及12V2A输出。 。。。。。。

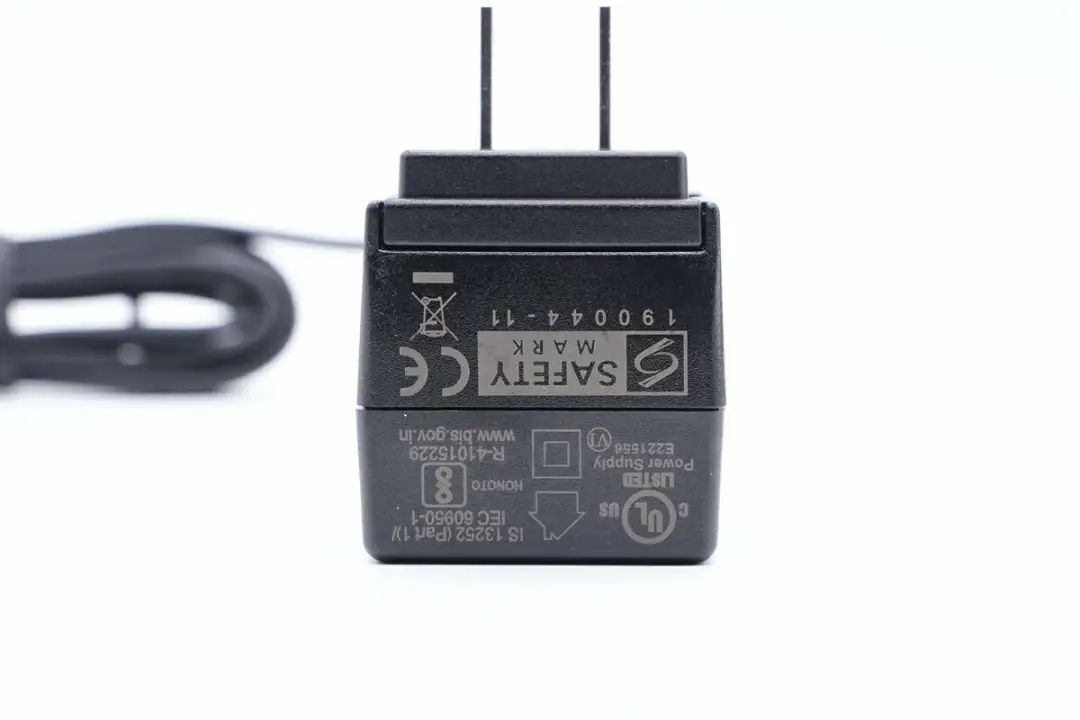

比较薄部分外壳上印有产品英文规格参数。 。。。。。。

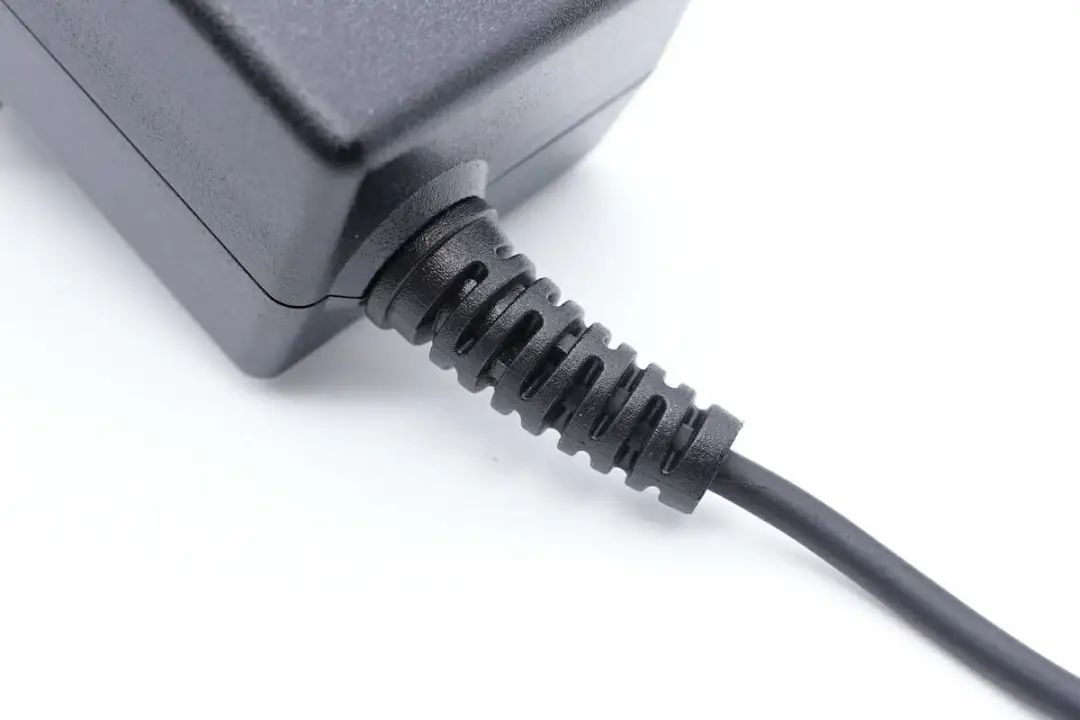

输出线缆做了抗弯折�；；；；；； ；；ど杓�。 。。。。。。

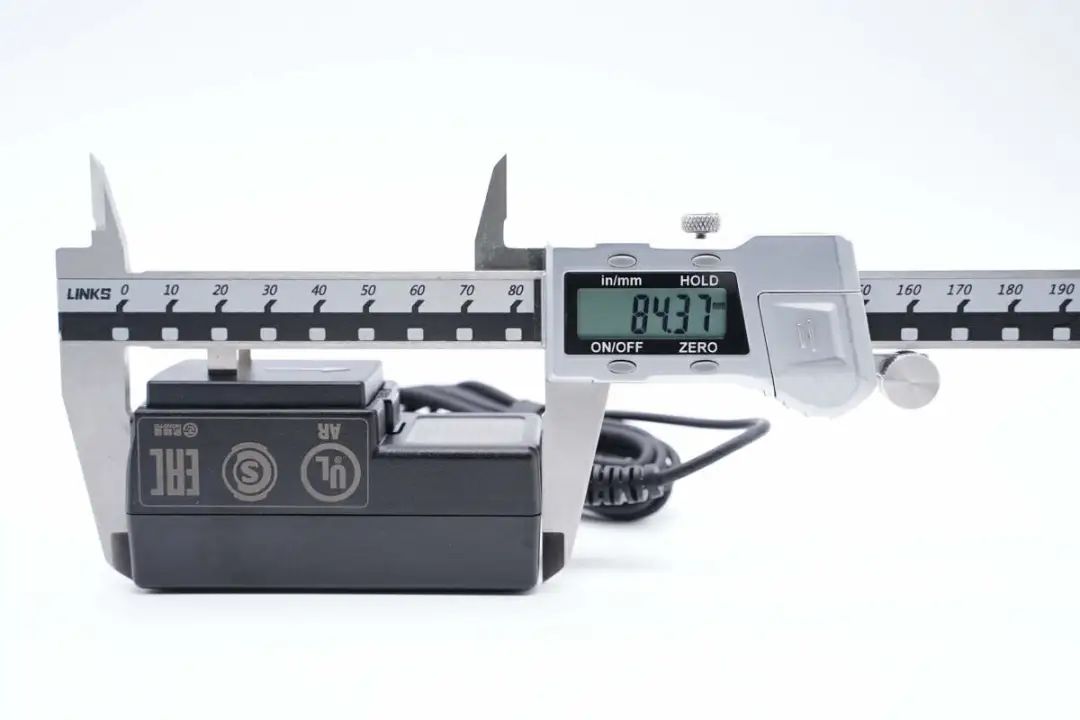

测得适配器机身长度为84.37mm。 。。。。。。
对这款适配器有了基本了解后，，， ，，， ，，下面充电头网就对其进行详细拆解，，， ，，， ，，一起来看看产品的用料做工如何。 。。。。。。

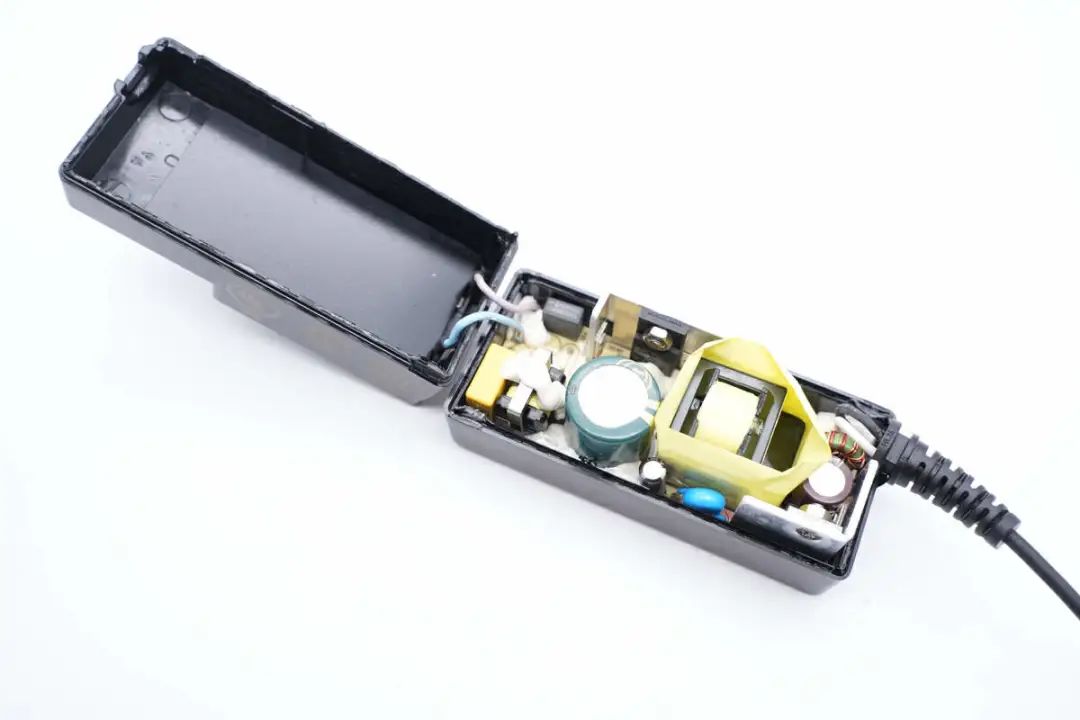

沿电源上下盖接缝拆开电源，，， ，，， ，，输入线和输出线打胶固定，，， ，，， ，，同时将PCB固定在外壳内部。 。。。。。。

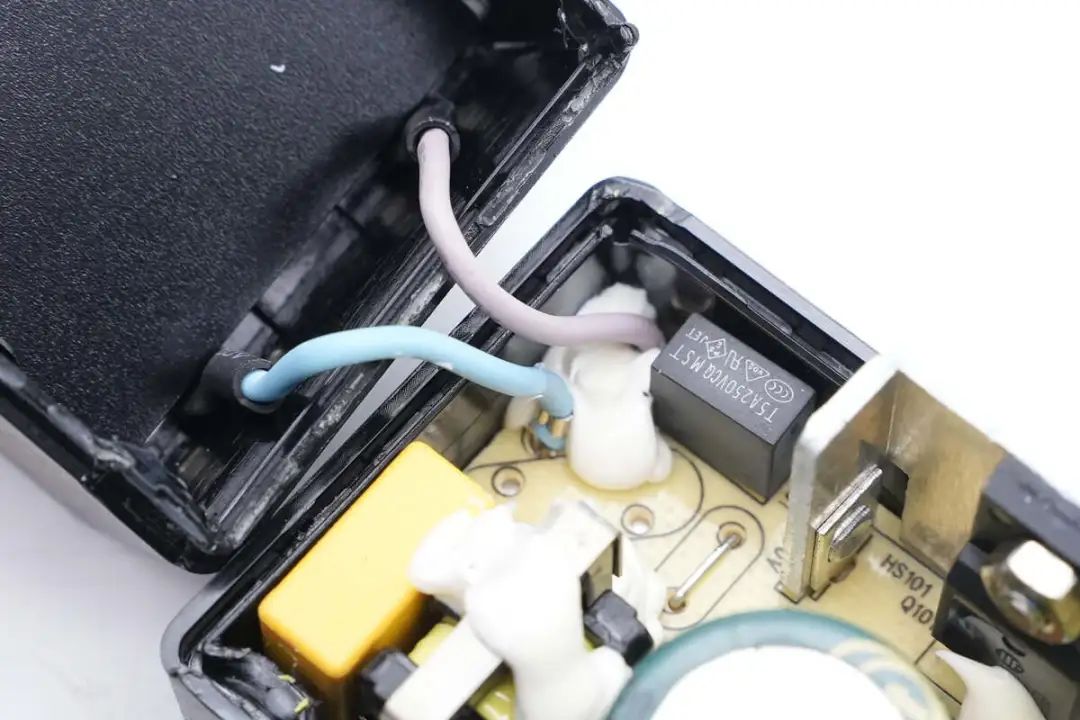

电源交流输入导线冷压端子焊接，，， ，，， ，，焊点涂胶加固。 。。。。。。

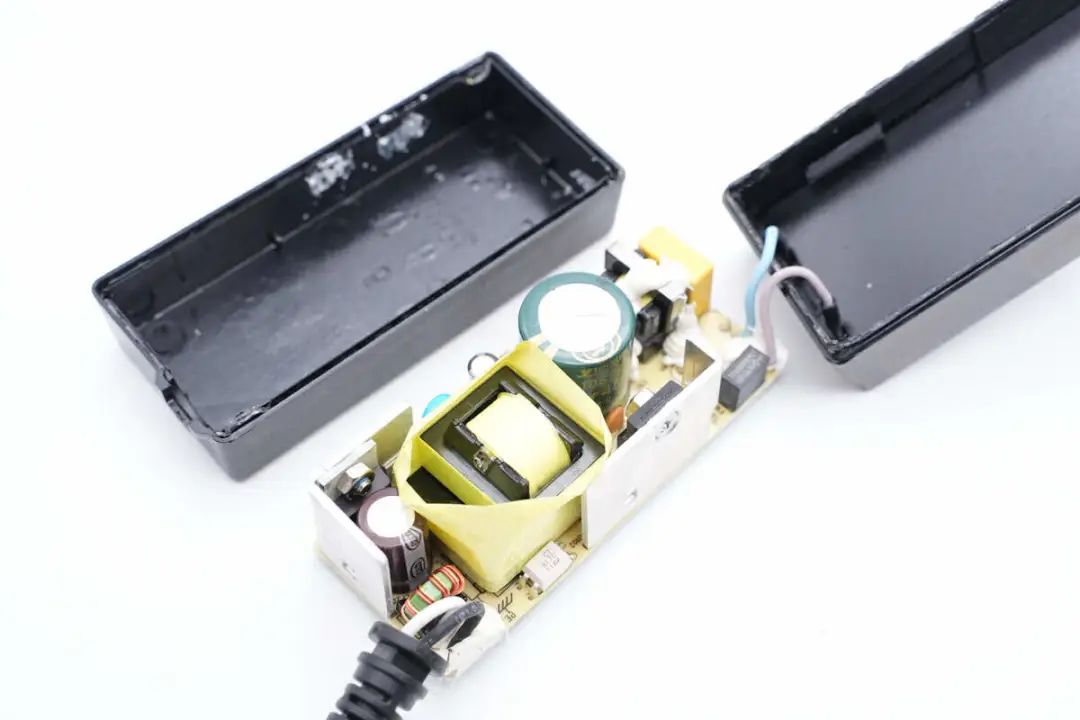

从外壳中取出PCBA� ？？？？？椋�， ，，， ，，PCBA� ？？？？？槌跫逗痛渭毒潭ㄉ⑷绕�， ，，， ，，PCB与外壳打胶固定。 。。。。。。

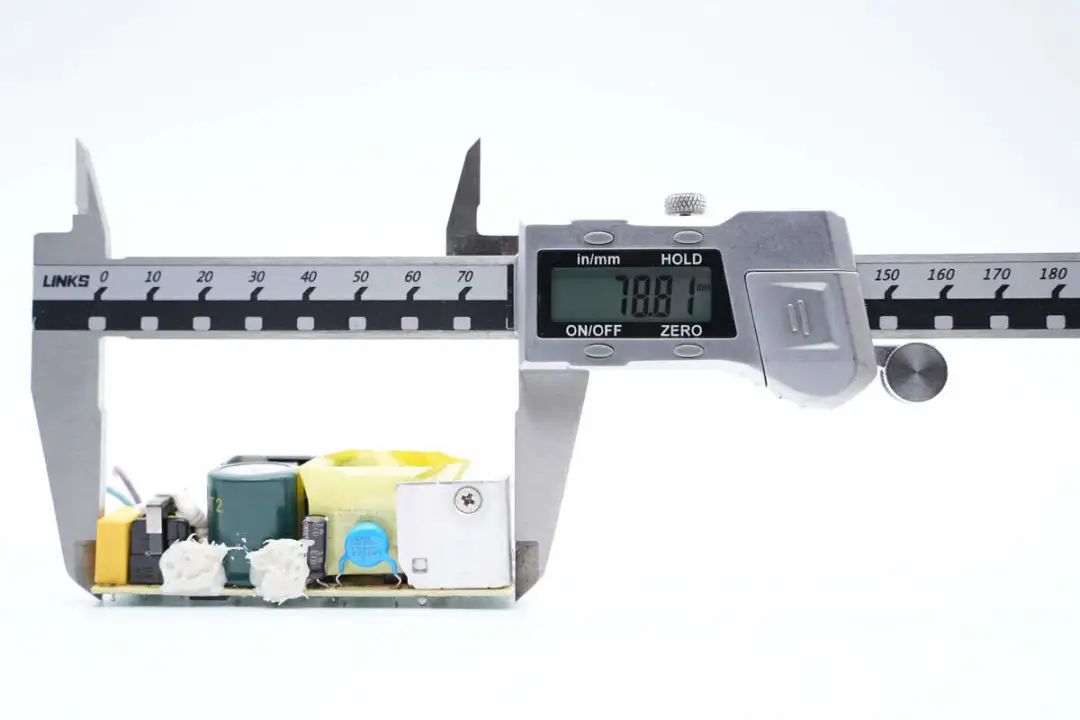

使用游标卡尺测得PCBA� ？？？？？槌ざ仍嘉�78.81mm。 。。。。。。

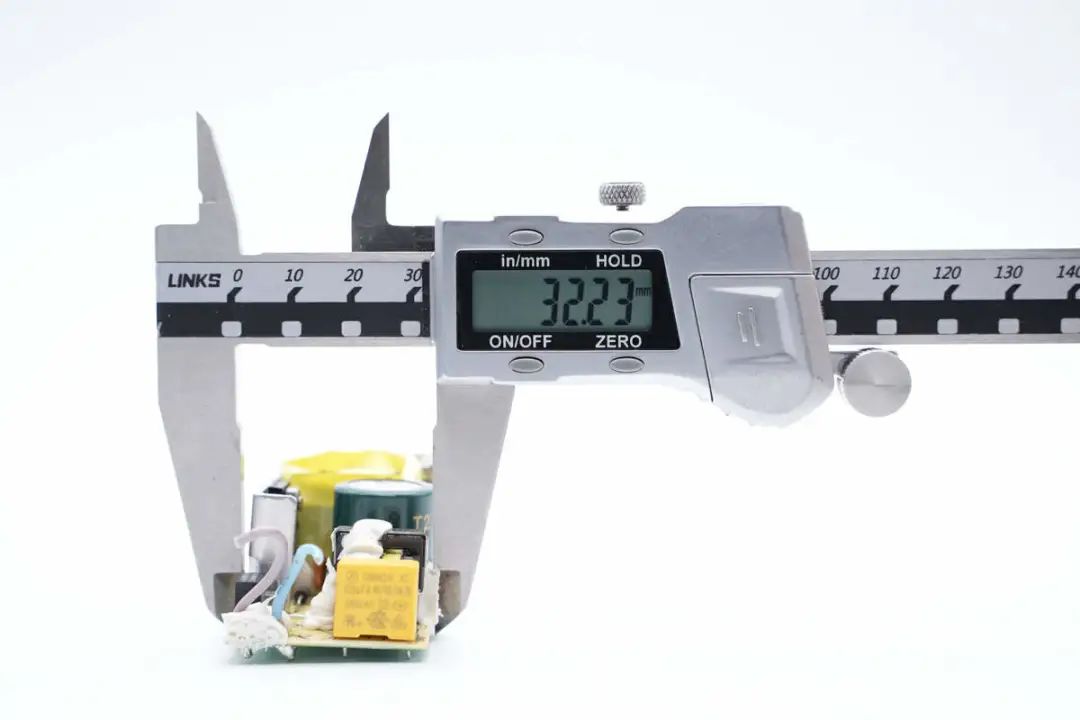

PCBA� ？？？？？榭矶仍嘉�32.23mm。 。。。。。。

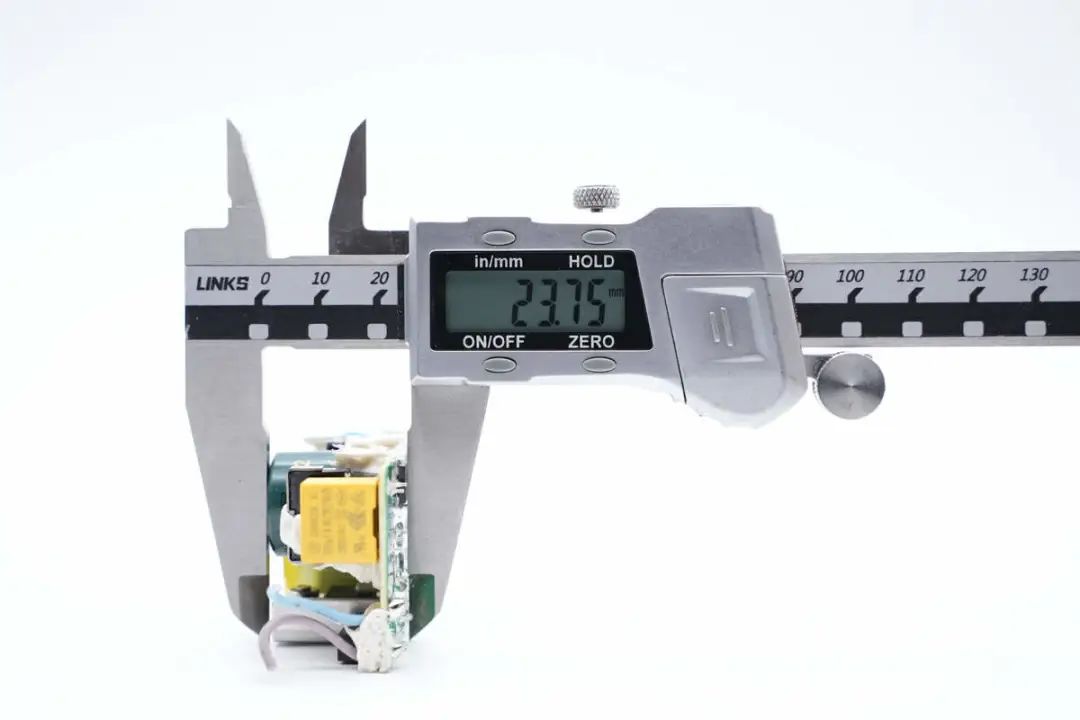

PCBA� ？？？？？楹穸仍嘉�23.75mm。 。。。。。。

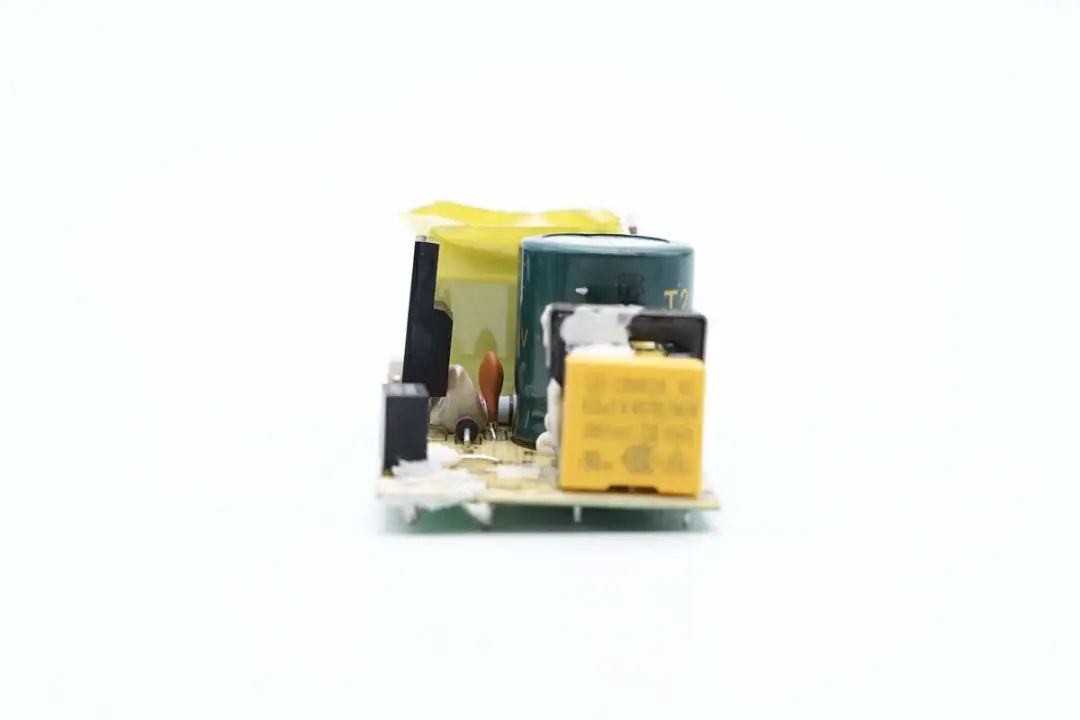

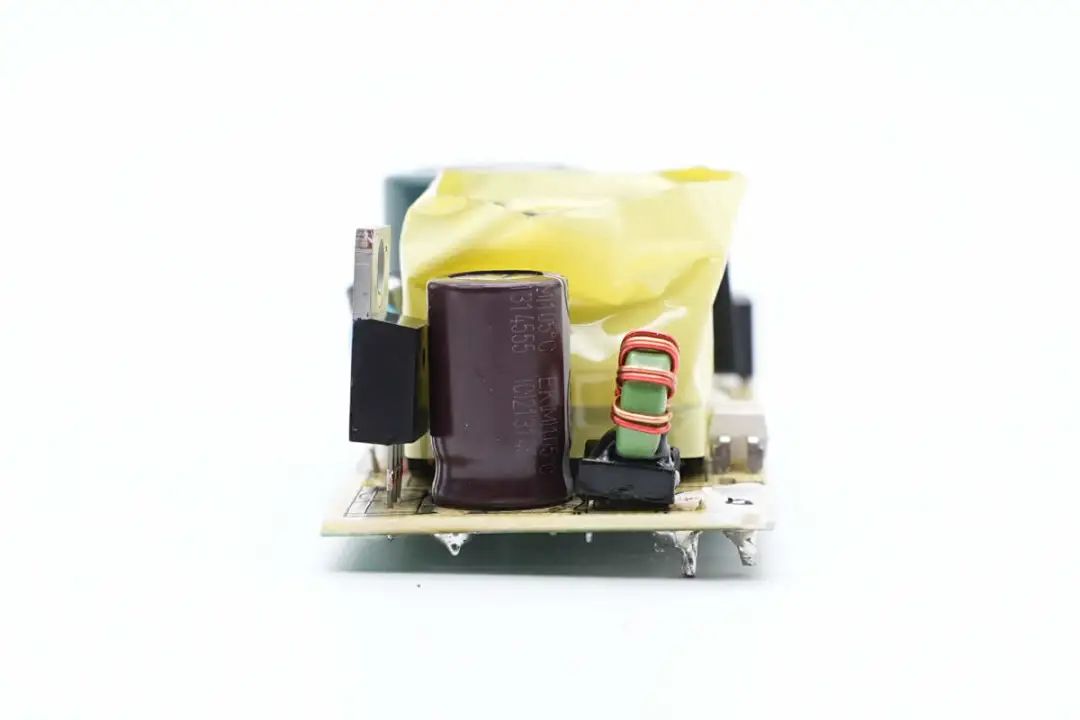

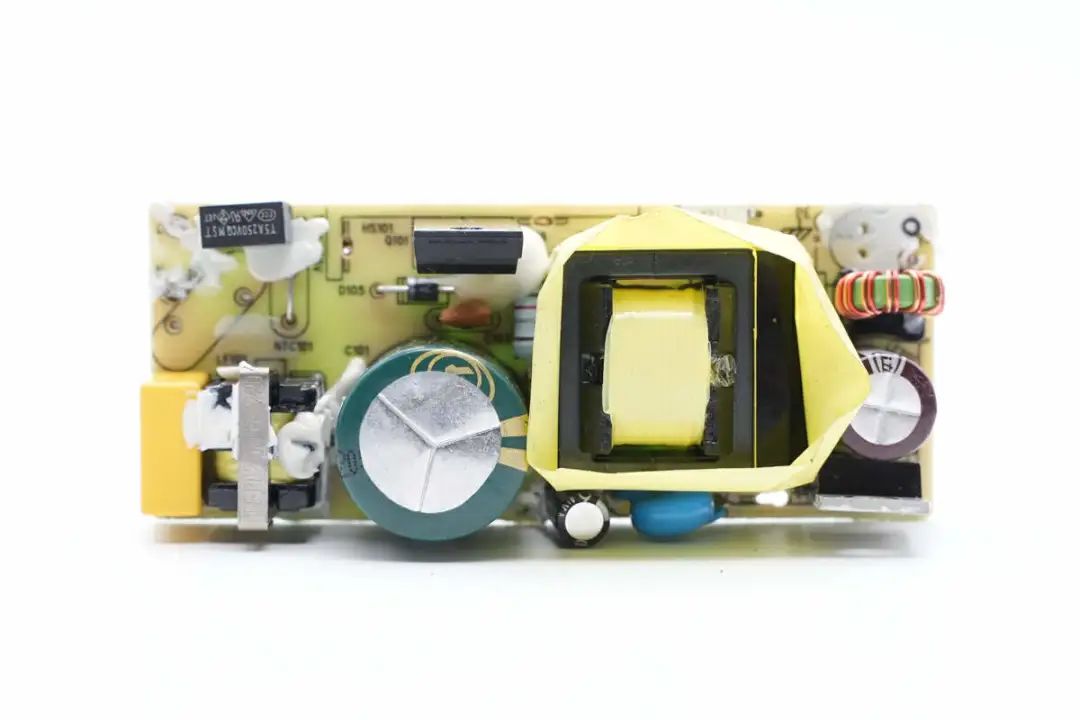

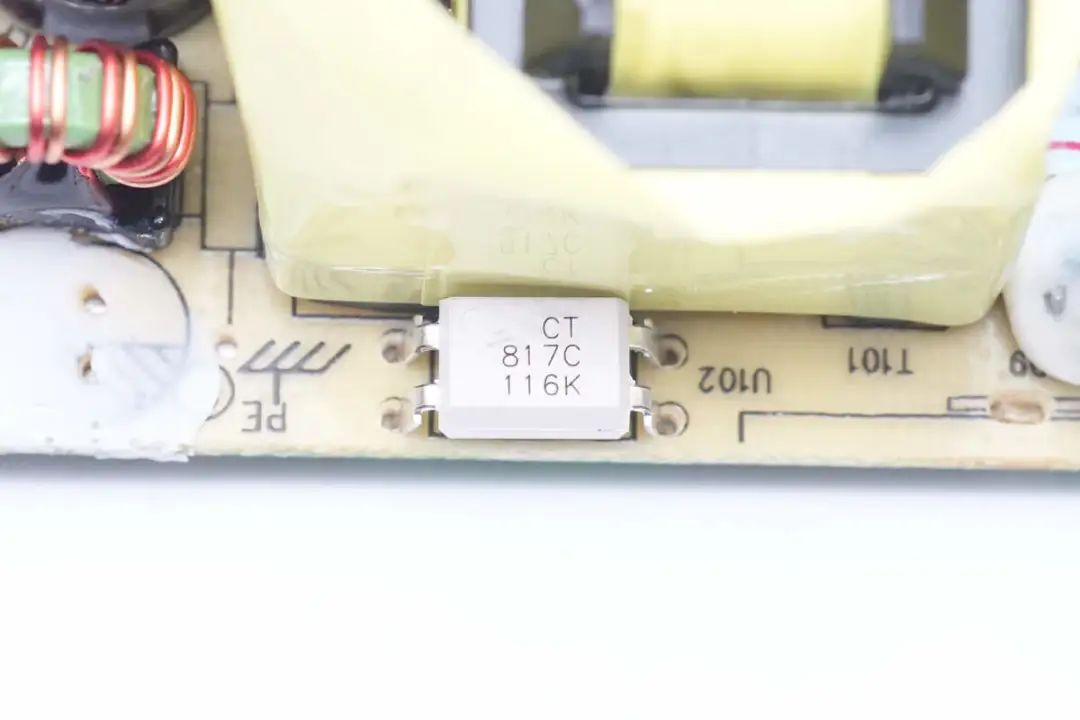

PCBA� ？？？？？檎嬉焕溃�， ，，， ，，左侧为输入端，，， ，，， ，，焊接保险丝，，， ，，， ，，共模电感和安规X2电容，，， ，，， ，，右侧焊接高压滤波电容和初级开关管。 。。。。。。右侧变压器磁芯缠绕胶带绝缘，，， ，，， ，，变压器上方焊接光耦，，， ，，， ，，右侧为肖特基整流管，，， ，，， ，，输出滤波电容和滤波电感。 。。。。。。

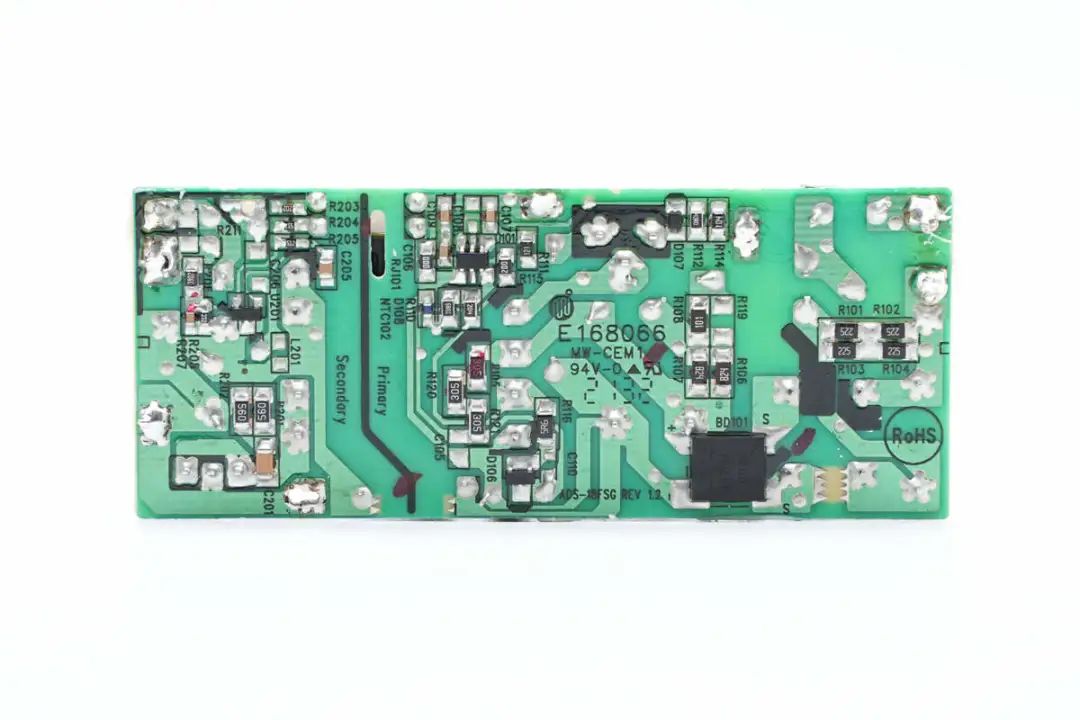

背面焊接整流桥，，， ，，， ，，初级电源芯片，，， ，，， ，，黑线区分初级和次级区域。 。。。。。。适配器为反激拓扑，，， ，，， ，，固定电压输出，，， ，，， ，，下面我们就从输入端开始了解适配器中各个器件的信息。 。。。。。。

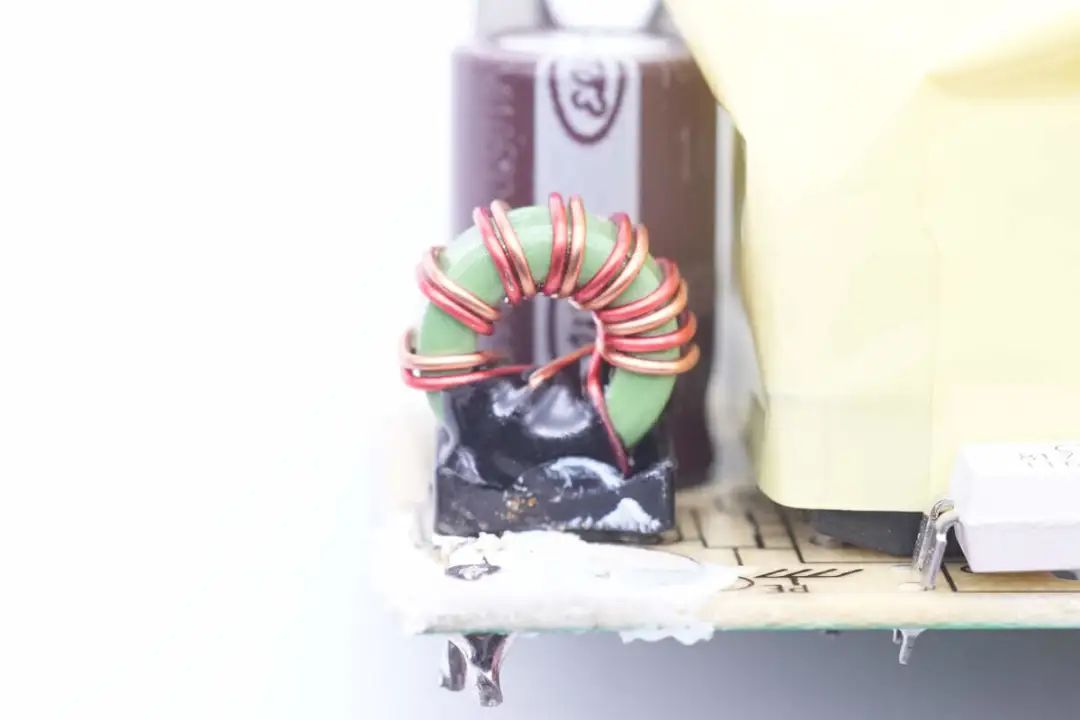

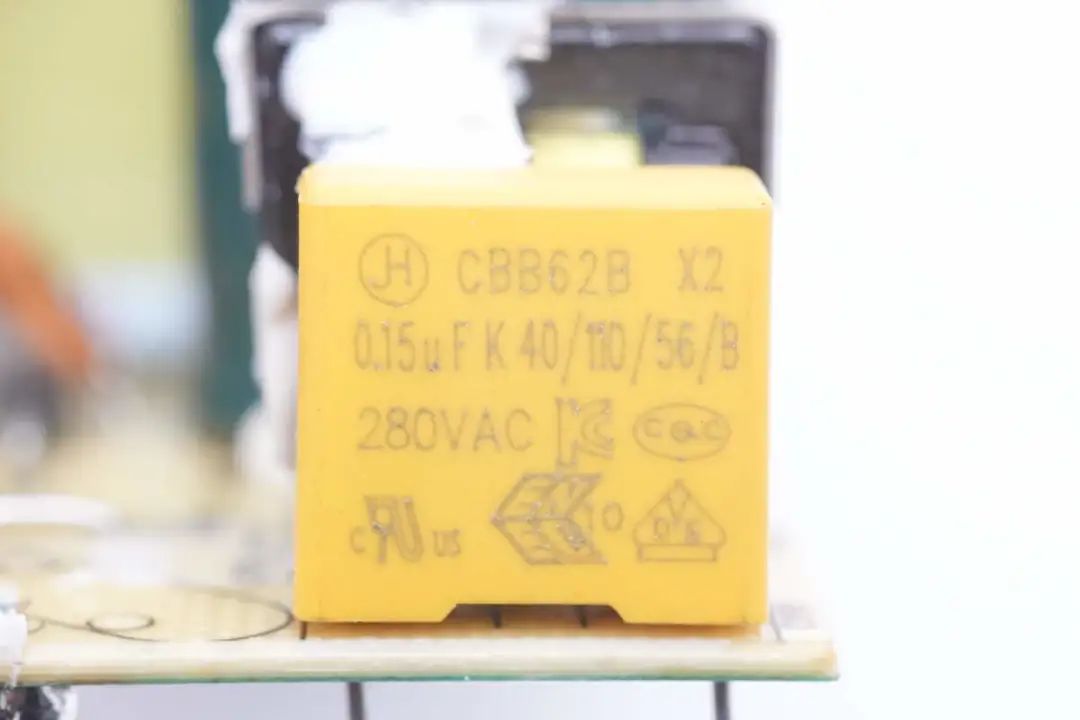

输入端焊接保险丝，，， ，，， ，，安规X2电容，，， ，，， ，，共模电感，，， ，，， ，，初级开关管和高压滤波电容。 。。。。。。

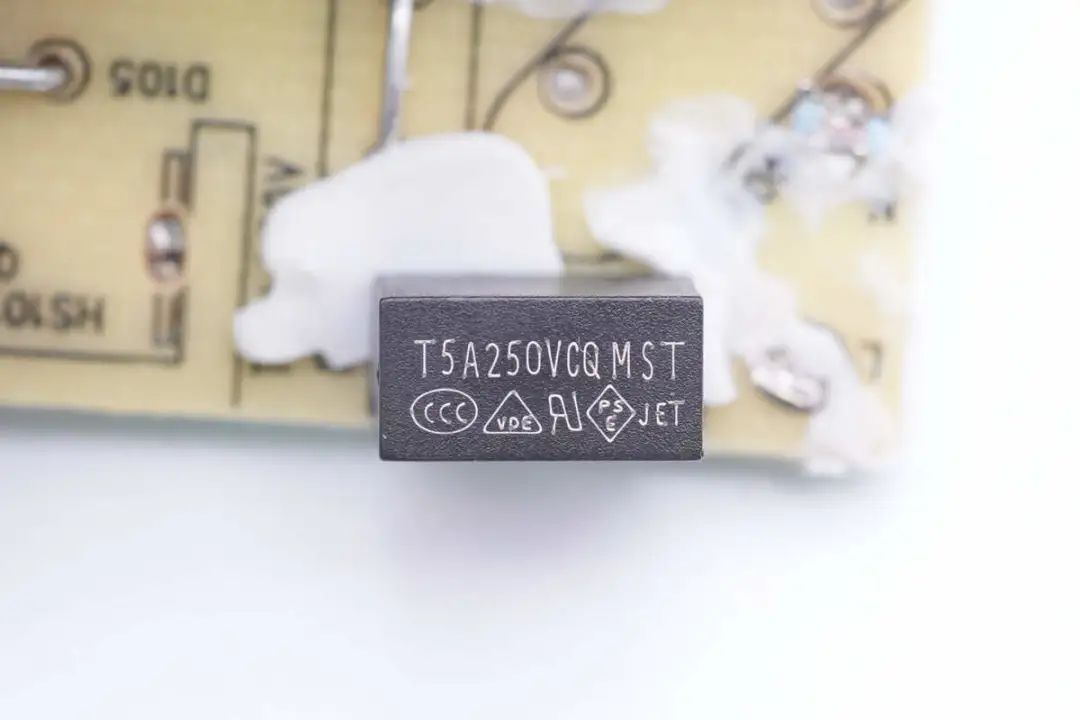

输入端保险丝来自CONQUER功德，，， ，，， ，，MST系列超小型延时保险丝，，， ，，， ，，规格为5A 250V。 。。。。。。

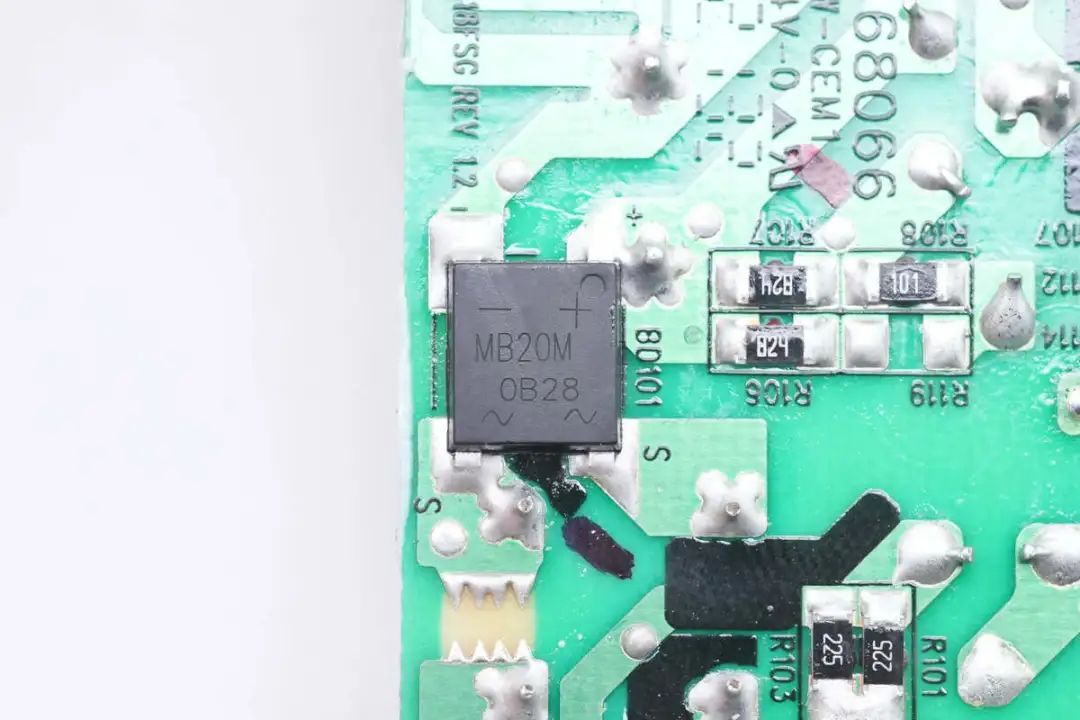

输入端整流桥丝印MB20M，，， ，，， ，，规格为2A 1000V。 。。。。。。

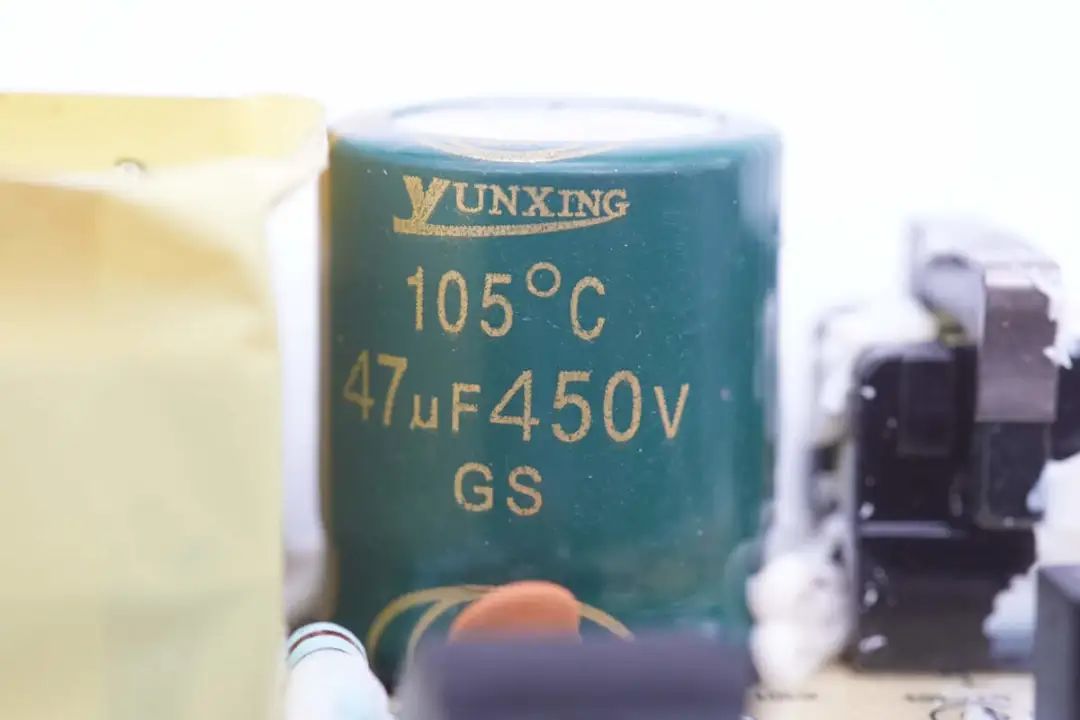

高压滤波电容来自97国际，，， ，，， ，，规格为47μF450V，，， ，，， ，，105℃耐热。 。。。。。。

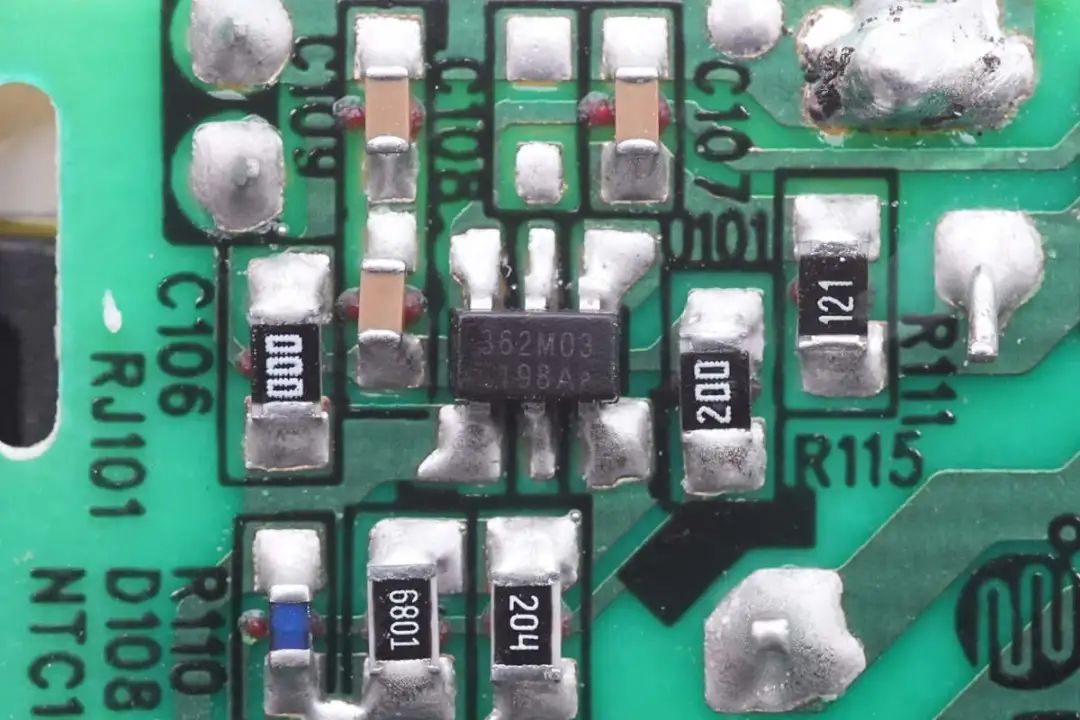

初级主控芯片来自昂宝，，， ，，， ，，型号为OB2362，，， ，，， ，，是一颗自适应高性能反激控制器，，， ，，， ，，支持CCM和QR工作模式，，， ，，， ，，为高能效和低待机功耗所优化。 。。。。。。

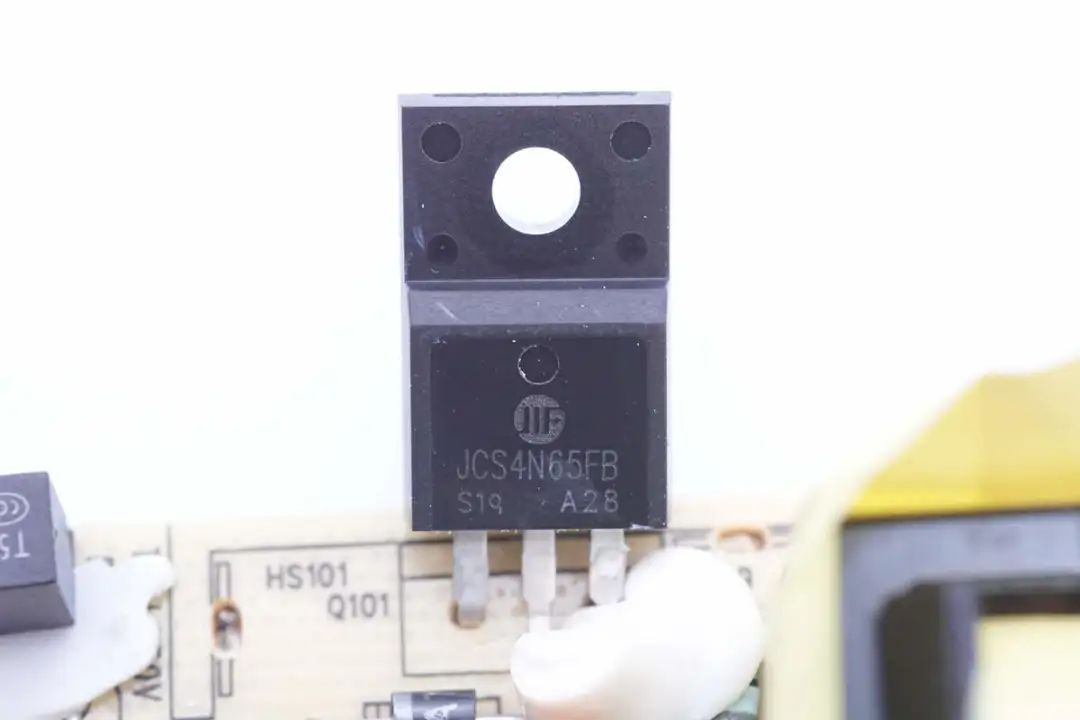

初级开关管来自吉林华微，，， ，，， ，，型号JCS4N65FB，，， ，，， ，，耐压650V，，， ，，， ，，导阻2.4Ω，，， ，，， ，，采用TO220F封装。 。。。。。。

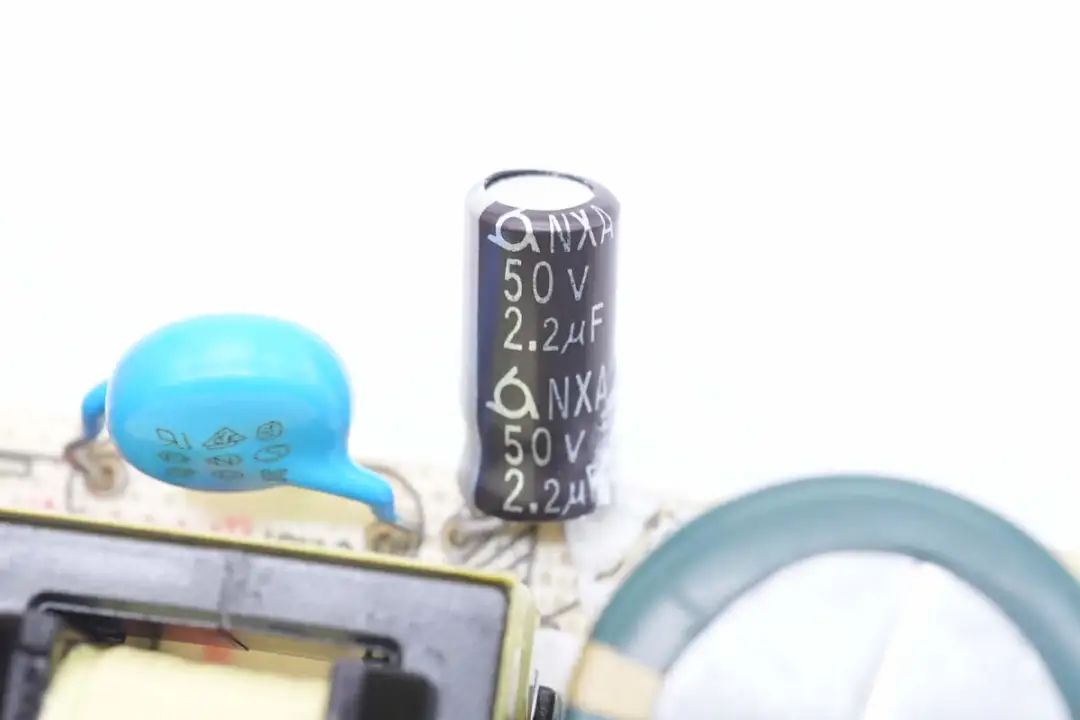

为主控芯片供电的滤波电容规格为50V 2.2μF。 。。。。。。

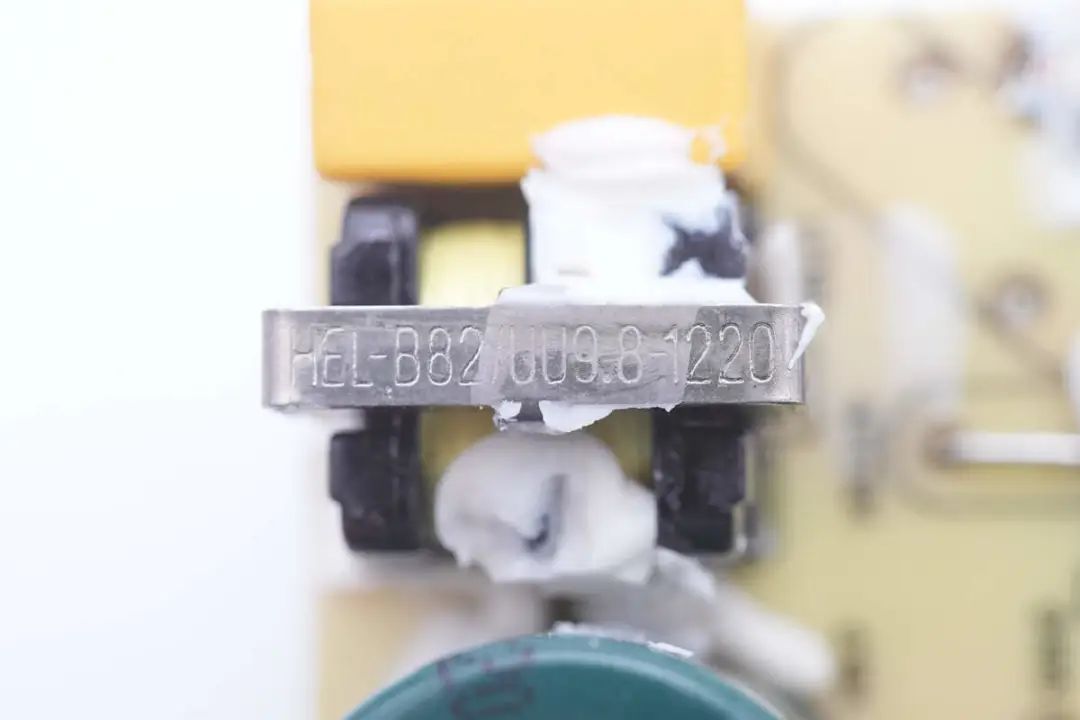

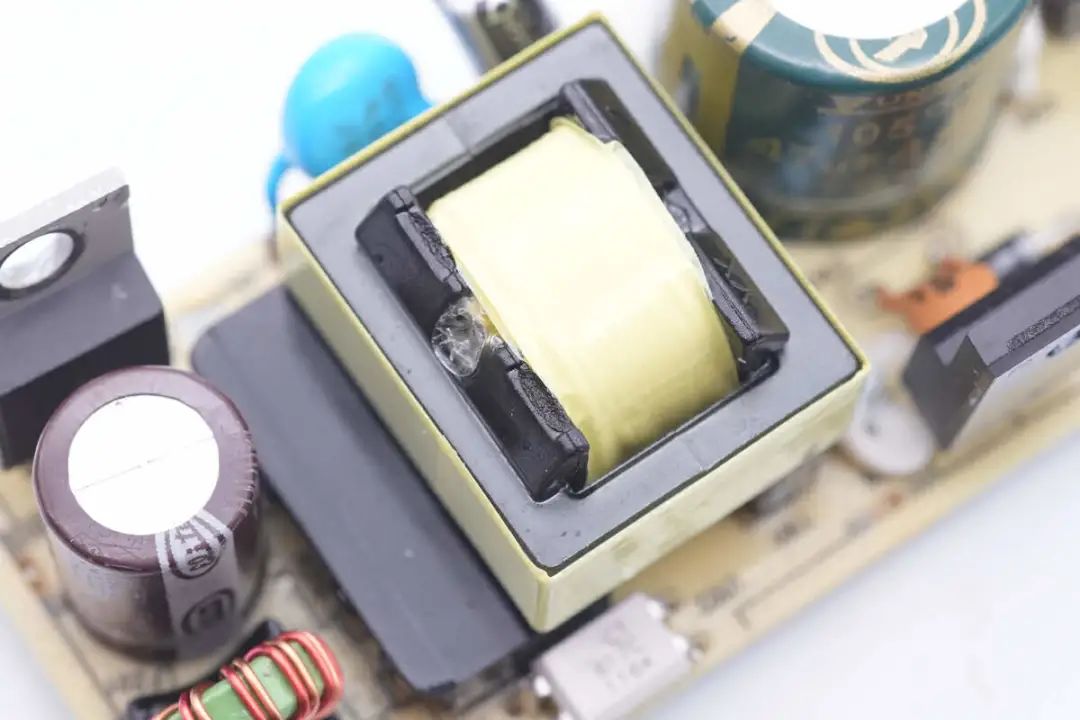

变压器特写，，， ，，， ，，磁芯缠绕胶带绝缘。 。。。。。。
输出端焊接整流管，，， ，，， ，，滤波电容和滤波电感。 。。。。。。

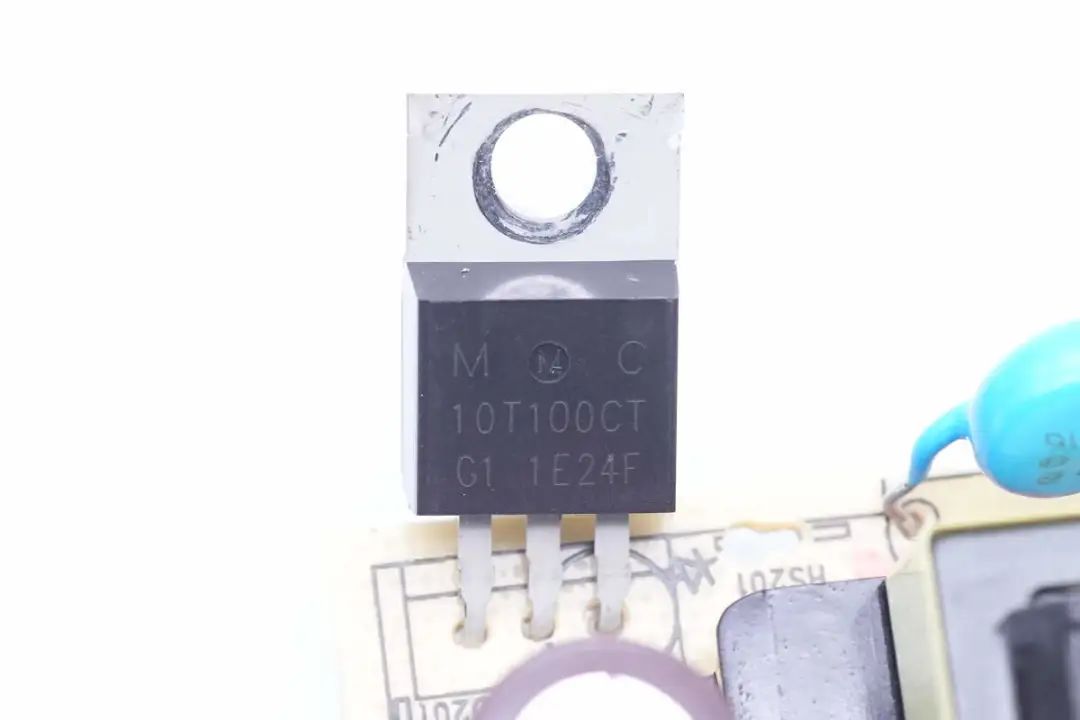

由于对效率要求不高，，， ，，， ，，采用了肖特基二极管整流，，， ，，， ，，丝印10T100CT，，， ，，， ，，规格为100V 10A，，， ，，， ，，采用TO220封装。 。。。。。。

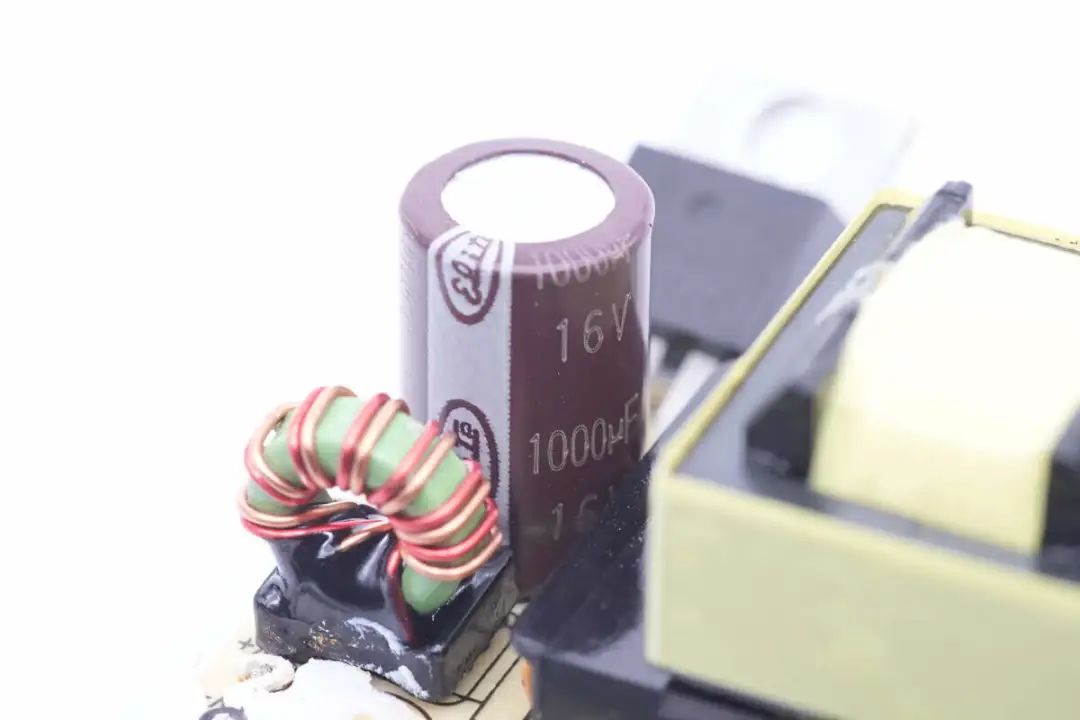

输出滤波电容规格为1000μF 16V。 。。。。。。
全部拆解一览，，， ，，， ，，来张全家福。 。。。。。。
